“某市二七区王胡砦城中村项目南区一号楼”施工组织设计

“某市二七区王胡砦城中村项目南区一号楼”施工组织设计

摘要

该项目是一座高层民用建筑。该建筑楼高18层，总建筑面积13433平方米。该建筑分为地上和地下两个部分，地上有15层，是本建筑的主题部分，也是工作的重中之重；地下有三层。地下部分的建造也十分重要，地基的好坏直影响着工程的质量，需要十二分关注。地基打的牢固与否也反映反映着一个公司的行事态度。本次项目的工期较长，可能发生的事较多，要做好充足的准备和预防工作，全力做到安全生产，保证施工质量和施工安全。

This engineering is multistory civil building, the building storey from the seventeenth layer on the ground to first layer underground, the structure belongs to shear wall and the overall floor-age is 13433. This construction category for the second, it's architectural design can use for 50 years, the fires resistance rating for the secondary. the first part for construction organization designs. It include project general situation, basis of compilation and instructions, the overall goals and arrange plan. The seconds part for the bill of quantity and valuations, it include the bill of quantity table and valuations table and so on.

第一章：编制说明及编制依据

1.1编制说明

1、施工组织设计的具体内容有：项目土建工程，安装工程，配套工程等各项工程。

2、合理的进行安排作业进度,特别是对于安装的工程节点,民用建筑工程的具体部分，各种专业设备的安装和交付时间的部署时间表。

3、重点推进建设部提出的十项改善建筑业的技术。

1.2编制依据

（1）《建筑结构可靠性统一标准》GB50068-2001

(2)《混凝土结构设计规范》GB50010-2010

(3)《建筑抗震设计规范》GB50011-2010

(4)《高层建筑混凝土结构技术规程》JGJ3-2010

(5)《建筑设计防火规范》GB50016-2006

（6）《工程建设标准施工标准》（2013年版）

（7）《高层民用建筑防火设计规范》GB50045-95（2005年版）

（8）《建设项目抗震设防分类标准》GB50223-2008

（9）《建筑结构载荷规范》GB50009-2012

（10）《地下工程防水技术规范》GB50108-2008

（11）《工业建筑防腐设计规范》GB50046-2008

第二章：工程概况

2.1工程规模

工程名称:郑州市二七区王胡砦城中村自住区南区一号楼

建设单位:郑州德润置业有限公司

设计单位:郑州大学综合设计研究院

项目地点：郑州市郑行路与南湾路交叉口

1)本工程的总计划建设的规模是一幢,总共的建筑面积是13433.5M,室内外的高差为0.350m,建筑的本身高度为50.300m。

2)本工程为高层民用建筑,该建筑楼层共有17层，底层有剪力墙框架，总建筑面积为13433.5M。

2.2建筑概况

1、楼面

防滑防水楼面布置:10厚的400*40mm的彩色防滑作用的地砖,干水泥用于填缝;表面覆盖有水泥粉末; 1.5厚聚氨酯防水防漏层，周边上翻300;最薄处有15;一道水泥浆;现筑钢筋混凝土板。

    2、屋面

绝缘平屋顶：40厚C20细石混凝土，Φ6@ 150双向钢网;平层无纺布聚酯纤维布; 20厚1：3水泥砂浆尺寸稳定层; 3厚APAO防水耗材;结构层。

    3、内墙面

乳胶漆墙面：两个白色乳胶漆面漆;然后是干面漆然后面漆; 5厚1：0.5：2.5水泥石灰砂浆平滑。

4、外壁表面

涂层外墙：双层聚氨酯涂在外涂层上;然后涂上丙烯酸弹性高档中间涂层;一次通过引物; 6厚1：2.5水泥石灰砂浆平滑; 12厚1：3水泥砂浆画槽;刷一次横截面代理。

    5、顶棚

乳胶漆棚顶:二道白色乳胶漆

2.3安装工程概况

此次工程安装工程包含了以下项目:

1、给排水系统:室内给水系统,室内污水处理系统及雨水排放系统。

2、强电系统：照明系统，防雷及接地系统。

第三章：施工目标及实施措施

3.1施工目标

1、工程质量目标：此次项目的质量的在相对预期中的目标是：合格。

2、现场的安全文明预期目标是:是否妨碍了正常的生产、生活。

3、工期目标:早日的建成,降低了工程成本。

    3.2实施措施

3.2.1组织措施

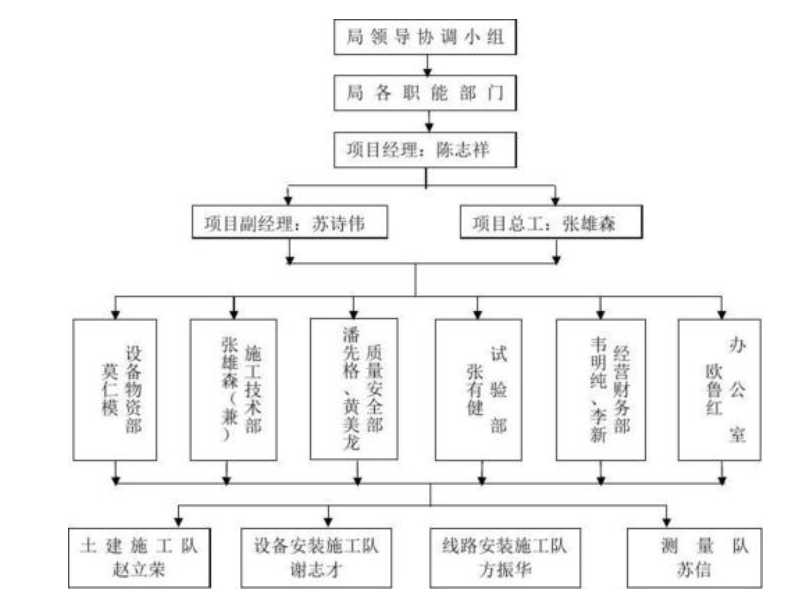

(1)成立相关的项目部

为了确保实现上述目标在预期内实现,本公司特此成立有关项目部。

 (2)施工队伍安排

该项目，除特殊专业子项外，我公司专业相关团队进入施工现场。

3.2.2保证措施

（1）目标控制：此次的项目在预期中的建设目标以及相关任务的步骤和解决问题的措施。

(2)目标管理:本次工程的各项施工安排和决策需要严格的遵照ISO9001-2000版质量体系的要求及国家和省区的相关指导规定,做好各类的准备工作。

      (3)材料管理：遵照ISO9001-2000版的质量体系的采购文件,做好进入工地的材料管理工作。质量管理应从具体班组抓起,,同时加强对各项工程进行检查。

目录

摘要 1

第一章：编制说明及编制依据………………………………………………………………………………................................... 2

1.1编制说明 2

1.2编制依据 2

第二章：工程概况 3

2.1工程规模 3

2.2建筑概况 3

1、楼面 3

        2、屋面………………………………………………………………………………………………………………………………………3

        3、内墙面.......................................................................................................................................3

        4、外壁表面………………………………………………………………………………………………………………………………3

        5、 顶棚……………………………………………………………………………………………………………………………………4

     2.3安装工程概况……………………………………………………………………………………….......................................4

第三章：施工目标及实施措施 5

3.1施工目标 5

    3.2实施措施…………………………………………………………………………………………………………………………………….5

3.2.1组织措施 5

3.2.2保证措施 5

第四章:施工总体规划及部署 6

4.1施工部署 6

4.2施工程序 6

    4.3施工准备…………………………………………………………………………………………………………………………………….6

1、外业准备 6

2、内业准备 6

    4.4施工现场总平面布置………………………………………………………………………………………………………………. 6

1、概述 6

2.施工现场布局 7

4.5施工现场用电布置…………………………………………………………………………………………………………………… 7

4.6施工现场用水布置…………………………………………………………………………………………………………………… 7

4.7隐检验收…………………………………………………………………………………………………………………………………… 7

第五章:基础工程……………………………………………………………………………………………………………………………………. 9

5.1基坑、槽开挖 9

1、基础施工工艺流程图 9

2、土方的开挖和质量保护措施 9

5.2基础施工 9

1、基础钢筋 9

2、混凝土浇筑施工 9

3、混凝土养护 9

第六章:主体结构施工方案 11

6.1钢筋工程: 11

        1、质量控制……………………………………………………………………………………………………………………………15

2、钢筋制作 11

        3、钢筋连接……………………………………………………………………………………………………………………………11

4、钢筋绑扎 11

5.钢厂的质量保证方法 12

第七章：模板工程………………………………………………………………………………………………………………………………….13

7.1楼板模板支设………………………………………………………………………………………………………………………….13

7.2梁侧模板支设………………………………………………………………………………………………………………………….13

7.3梁底模板支设………………………………………………………………………………………………………………………….13

7.4钢管立柱设置 13

7.5楼梯模板 13

    7.6模板拆除………………………………………………………………………………………………………………………………….14

7.7模板工程质量保证措施 14

第八章：混凝土工程 15

8.1混凝土施工工艺流程 15

    8.2混凝土施工质量控制要点……………………………………………………………………………………………………….15

(1)浇筑前准备 15

       （2）混凝土制作………………………………………………………………………………………………………………………15

8.3混凝土运输……………………………………………………………………………………………………………………………… 15

8.4混凝土的浇筑……………………………………………………………………………………………………………………………16

8.5主要混凝土施工……………………………………………………………………………………………………………………… 16

第九章：砌筑工程 17

9.1砌体工程的施工流程 17

9.2施工操作工艺……………………………………………………………………………………………………………………………17

9.3施工质量控制要点……………………………………………………………………………………………………………………17

（1）材料控制 18

（2）施工控制 18

9.4安全措施………………………………………………………………………………………………………………………………….18

第十章：防水工程施工方案………………………………………………………………………………………………………………….19

10.1屋面防水 19

第十一章：装饰工程施工方案 21

11.1内墙、天棚的施工方案 21

1、粉刷工程 21

         （1）施工工艺的具体流程…………………………………………………………………………………………………..21

         （2）施工操作的要点…………………………………………………………………………………………………………..21

11.2外墙内保温施工…………………………………………………………………………………………………………………….21

11.3楼地面工程…………………………………………………………………………………………………………………………….21

11.4门窗工程…………………………………………………………………………………………………………………………………22

第十二章：施工测量以及施工季节 23

12.1建立施工测量控制网 23

    12.2沉降观测控制…………………………………………………………………………………………………………………………23

12.3通道口的安全和隔离设置要求 23

12.4夏季施工 23

12.5夜间施工 24

第十三章：施工进度计划………………………………………………………………………………………………………………………25

13.1施工进度计划 25

13.2规划和分析施工进度 25

毕业设计总结 26

致谢………………………………………………………………………………………………………………………………………………...........28

参考文献…………………………………………………………………………………………………………………………………………………29

摘要

该项目是一座高层民用建筑。该建筑楼高18层，总建筑面积13433平方米。该建筑分为地上和地下两个部分，地上有15层，是本建筑的主题部分，也是工作的重中之重；地下有三层。地下部分的建造也十分重要，地基的好坏直影响着工程的质量，需要十二分关注。地基打的牢固与否也反映反映着一个公司的行事态度。本次项目的工期较长，可能发生的事较多，要做好充足的准备和预防工作，全力做到安全生产，保证施工质量和施工安全。

This engineering is multistory civil building, the building storey from the seventeenth layer on the ground to first layer underground, the structure belongs to shear wall and the overall floor-age is 13433. This construction category for the second, it's architectural design can use for 50 years, the fires resistance rating for the secondary. the first part for construction organization designs. It include project general situation, basis of compilation and instructions, the overall goals and arrange plan. The seconds part for the bill of quantity and valuations, it include the bill of quantity table and valuations table and so on.

第一章：编制说明及编制依据

1.1编制说明

1、施工组织设计的具体内容有：项目土建工程，安装工程，配套工程等各项工程。

2、合理的进行安排作业进度,特别是对于安装的工程节点,民用建筑工程的具体部分，各种专业设备的安装和交付时间的部署时间表。

3、重点推进建设部提出的十项改善建筑业的技术。

1.2编制依据

（1）《建筑结构可靠性统一标准》GB50068-2001

(2)《混凝土结构设计规范》GB50010-2010

(3)《建筑抗震设计规范》GB50011-2010

(4)《高层建筑混凝土结构技术规程》JGJ3-2010

(5)《建筑设计防火规范》GB50016-2006

（6）《工程建设标准施工标准》（2013年版）

（7）《高层民用建筑防火设计规范》GB50045-95（2005年版）

（8）《建设项目抗震设防分类标准》GB50223-2008

（9）《建筑结构载荷规范》GB50009-2012

（10）《地下工程防水技术规范》GB50108-2008

（11）《工业建筑防腐设计规范》GB50046-2008

第二章：工程概况

2.1工程规模

工程名称:郑州市二七区王胡砦城中村自住区南区一号楼

建设单位:郑州德润置业有限公司

设计单位:郑州大学综合设计研究院

项目地点：郑州市郑行路与南湾路交叉口

1)本工程的总计划建设的规模是一幢,总共的建筑面积是13433.5M,室内外的高差为0.350m,建筑的本身高度为50.300m。

2)本工程为高层民用建筑,该建筑楼层共有17层，底层有剪力墙框架，总建筑面积为13433.5M。

2.2建筑概况

1、楼面

防滑防水楼面布置:10厚的400*40mm的彩色防滑作用的地砖,干水泥用于填缝;表面覆盖有水泥粉末; 1.5厚聚氨酯防水防漏层，周边上翻300;最薄处有15;一道水泥浆;现筑钢筋混凝土板。

    2、屋面

绝缘平屋顶：40厚C20细石混凝土，Φ6@ 150双向钢网;平层无纺布聚酯纤维布; 20厚1：3水泥砂浆尺寸稳定层; 3厚APAO防水耗材;结构层。

    3、内墙面

乳胶漆墙面：两个白色乳胶漆面漆;然后是干面漆然后面漆; 5厚1：0.5：2.5水泥石灰砂浆平滑。

4、外壁表面

涂层外墙：双层聚氨酯涂在外涂层上;然后涂上丙烯酸弹性高档中间涂层;一次通过引物; 6厚1：2.5水泥石灰砂浆平滑; 12厚1：3水泥砂浆画槽;刷一次横截面代理。

    5、顶棚

乳胶漆棚顶:二道白色乳胶漆

2.3安装工程概况

此次工程安装工程包含了以下项目:

1、给排水系统:室内给水系统,室内污水处理系统及雨水排放系统。

2、强电系统：照明系统，防雷及接地系统。

第三章：施工目标及实施措施

3.1施工目标

1、工程质量目标：此次项目的质量的在相对预期中的目标是：合格。

2、现场的安全文明预期目标是:是否妨碍了正常的生产、生活。

3、工期目标:早日的建成,降低了工程成本。

    3.2实施措施

3.2.1组织措施

(1)成立相关的项目部

为了确保实现上述目标在预期内实现,本公司特此成立有关项目部。

 (2)施工队伍安排

该项目，除特殊专业子项外，我公司专业相关团队进入施工现场。

3.2.2保证措施

（1）目标控制：此次的项目在预期中的建设目标以及相关任务的步骤和解决问题的措施。

(2)目标管理:本次工程的各项施工安排和决策需要严格的遵照ISO9001-2000版质量体系的要求及国家和省区的相关指导规定,做好各类的准备工作。

      (3)材料管理：遵照ISO9001-2000版的质量体系的采购文件,做好进入工地的材料管理工作。质量管理应从具体班组抓起,,同时加强对各项工程进行检查。
