雪佛兰科鲁兹发动机故障诊断与分析

雪佛兰科鲁兹发动机故障诊断与分析

摘要:本课题研究的是科鲁兹发动机电控系统的组成,作用和工作原理。介绍了雪佛兰科鲁兹发动机常见的故障现象及其诊断维修法方法。对科鲁兹发动机的维修有一个新的理解。

关键词:科鲁兹发动机电控系统;组成;工作原理;故障检修

Fault diagnosis and analysis of Chevrolet Cruz engine

Abstract:This paper studies the composition, function and working principle of the electric control system of the Coruz engine. The common fault phenomenon of Chevrolet Coruz engine and its method of diagnosis and maintenance are introduced. There is a new understanding of the maintenance of the Coruz engine.

Keywords:Cruze engine electronic control system,Composition,Working principle;troubleshooting

一、绪论

1.1时代背景

汽车作为当代中国必不可少的交通工具,每年的拥有量都在呈上升状态。从之前的自行车大国转变成现在的汽车大国。汽车越来越离不开我们的生活。随着时代的进步,科技的向前的发展,汽车身上的科技含量也越来高。那么作为汽车心脏的发动机也越来多的新的科技应用在上面。电控系统发动机的出现可以说是发动机发展史上质的飞越。

1.2课题研究的意义

发动机作为汽车动力的来源,如同我们人类的心脏。是一切力量的来源。它的运行转态的好坏直接影响着整台汽车的动力性,舒适性。电控系统发动机的出现使发动机迎来了一个新的时代。

发动机由过去的机械结构(化油器时代)到现在的油,电,气自动控制(电控发动机时代)。但同样科技的进步也给维修带来了新的难题。汽车发动机电控系统结构复杂,油气电交叉混合,车载电脑以及更多电子设备的加入,也为维修到来了新的挑战。

当代的维修技术工人,要学习专业的汽车知识,对当代汽车有一个全新的认知,对电控系统的组成,作用,工作原理由一定的认知,掌握一些必须的专业技能,才能对当代电控发动机进行检测测,维护,故障诊断和维修。

1.3雪佛兰公司简介

雪佛兰作为美国通用汽车公司旗下最大的品牌,有着辉煌的历史。变形金刚中的大黄蜂相必大家都十分熟悉,它的汽车状态的原型就是雪佛兰科迈罗。雪佛兰到至今有100多年的历史。自1912年推出第一部汽车以来,销售超过1亿辆。雪佛兰2005年进入中国市场,开始了他在中国土地上的步伐。

二、电控发动机的基本知识

2.1概述

当代电控发动机的构成主要机械结构和电子控制系统外加一些辅助设备构成。作为新时代的产物——发动机电控系统。正时由于它的存在改变了发动机的发展,正是有了他的存在使发动机动力更足,燃油消耗率更低,尾气排放更小.。

2.2发动机构成

电控式发动机主要发动机和电控系统构成。发动机主要有两大机构五大系统组成。两大机构包括配气机构和曲柄连杆机构。五大系统为燃油供给系,点火系,润滑系,冷却系,点火系统他们与气缸体结合外加一些辅助设备构成了发动机。现在电控系统的加入构成了现代的的电控发动机。本篇论文主要讲解的是发动机的电控系统,在这就不详细的讲解了。

2.3发动机电控系统三大基本构成

汽车电子控制系统主要有三大部件组成:车载电脑(ECU)、传感器、执行器三大部分组成以及一些线束,插接口,保险丝,熔断器等一些辅助设置构成了整个发动机的电子控制系统。它们相互工作共同维持着发动机稳定的工况。

(1)车载电脑(ECU)

车载电脑(ECU)作为整个发动机的电子控制系统的大脑,他在整个发动机中起着关键作用,它指挥着整个发动机的运行状态。它接收传感器发来的信号,经过分析,处理,将处理好的信息发送给执行器已完成相应的控制指令如图2-1所示

(2)传感器

 在电子控制系统的发动机上遍布着大大小小十几种传感器,它们检测着发动机的各种运行状态,将每个部件的运行状况转变成电压信号发送给ECU,ECU经过处理分析后,控制执行器工作使发动的工况达到最佳值。

(3)执行器

执行器接受ECU传来的控制信号去完成相应的动作,从而完成控制目的。

2.4发动机电控系统的组成

汽车发动机的电控系统主要由电控点火系统(ESA),电控燃油喷射系统(EFI),怠速控制系统(ISC),废气再循环系统(EGR),电控进气系统等等。

①电控点火系统(ESA)。

电控系统主要功用是控制点火的时间。根据传感器接受的信号,由ECU判定工况和运行条件而决定点火的时刻。从而提高发动机的动力性,经济性,降低排放污染。它的构成主要由电源,点火线圈,ECU,传感器,分电器,火花塞等组成。

在启动发动机后,ECU接收到来自传感器搜集到的信号,按照电脑设置的程序进行处理分析,得出最佳点火时刻。向点火器发出执行信号。点火器根据接收到的信号控制点火线圈初级绕组的导通和截止。当电路导通后,电流从点火线圈的初级绕组电路通过,点火线圈将能量以磁场的方式储藏起来。当初及电路被切断之后,次级线圈中产生很高的感应电动势,通过分电器的分配将能量传给需要点火的火花塞,从而点燃混合气,使发动机工作。

②电控燃油喷射系统(EFI)

电控燃油喷射系统,简称汽油喷射系统。它的出现代替了之前的化油器是时代,电控喷油技术普及之后,对汽油机混合气的形成过程中,汽油的雾化,喷射的时间都有了质的飞越。它可根据工况的的变化而精准的控制燃油喷射量及时间。

燃油喷射系统主要作用是控制每个气缸喷油量的多少。并与空气进行混合时其再被点燃时燃烧充分,增强发动机的动力性,减少排放污染,满足排放法规的要求。

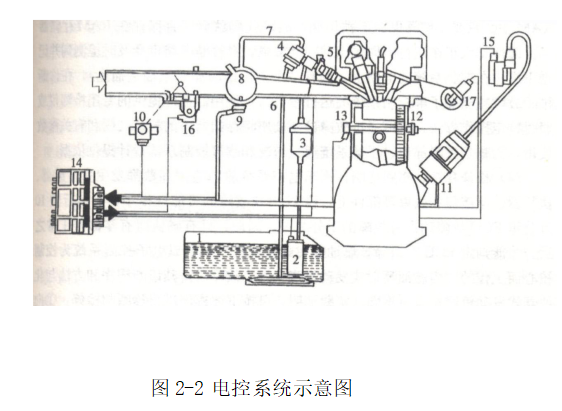

电控燃油主喷射系统主要有燃油箱,燃油泵,滤清器,喷油嘴,压力调节器,ECU,供油管路等一些辅助设备构成组成如同2-2

油箱:储存燃油,使其在一个密封的环境下保存.油泵是指将汽油从燃油箱中吸出,加压后输送到供油管中,和燃油压力调节器配合建立一定的燃油压力。

滤清器:过滤燃油中的杂质,保证燃油的清洁型,是供油系统中的精密部件不受磨损,同时也使汽油燃烧更充分。

喷油嘴:结束ECU传来的指令,精准的控制燃油喷射量。是一种加工精度高的精密零件,在整个燃油喷射系统中起着什么重要的作用。

压力调节器:保障汽车油路中燃油压力正常的零件

ECU:控制整个燃油喷射系统的工作,是整个电控系统的大脑。

供油管路:连接燃油系统多个部件,输送燃油。
