摘  要

三轴飞行转台是制导控制系统半实物仿真系统中的重要设备之一,它在半实物仿真试验时,为安装在其上的导引头提供角运动环境。由于三轴飞行转台材质为金属,当进行射频导引头的试验时,三轴飞行转台必然会对导引头的测量产生影响,本项研究就是为了研究三轴飞行转台结构特性对射频导引头天线的辐射和接收方向图的影响而提出的。

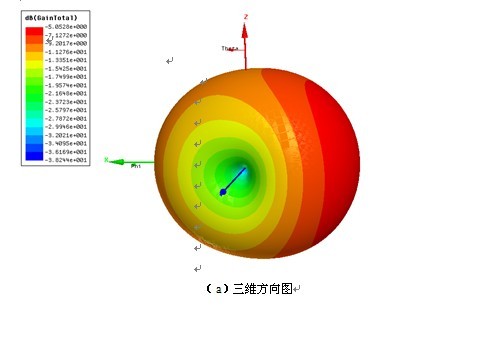

   本文的主要内容是使用有限元法分析转台对对数周期天线阵的方向图的影响,使用的软件主要是基于有限元法的商业电磁软件HFSS。首先,在HFSS软件中建立对数周期天线阵的模型,分别计算400MHz和800MHz时对数周期天线阵的方向图。其次,在HFSS软件中建立转台上的对数周期天线的模型,由于模型复杂,必须通过简化才能计算,所以使用FEKO软件将模型简化到最简程度,之后使用简化的模型计算了400MHz和800MHz时位于转台上的对数周期天线的方向图。最后,比较有转台和无转台时对数周期天线的方向图,得出结论,转台的存在主要影响天线方向图的后瓣,旁瓣和主瓣的波瓣宽度,对天线最大辐射方向以及最大辐射方向上的增益影响不大。

关键词:转台; 对数周期天线; 有限元法; 方向图

 目    录

1  绪论 1
1.1课题的背景和意义 1
1.2国内外研究现状 1
1.3天线的基本知识 2
1.3.1天线的方向图 2
1.3.2方向图的波瓣 2
1.3.3方向图的参数 2
1.3.4方向性系数和增益 3
1.4有限元分析 3
1.5 软件HFSS简介 4
2  对数周期天线 7
2.1对数周期天线的结构特点 7
2.2对数周期天线的工作原理 9
2.3对数周期天线的方向图 9
3  自由空间中对数周期天线阵的仿真 14
3.1对数周期天线阵的模型 14
3.2对数周期天线阵的方向图 15
4  位于转台上对数周期天线阵的仿真 19
4.1转台的结构图 19
4.2转台上的天线阵的模型 20
4.3转台上的天线阵的方向图 21
4.3.1 400MHz时转台上的天线阵的方向图 21
4.3.2 转台上的天线阵模型的简化 23
4.3.3 在HFSS中计算800MHz时转台上的天线阵的方向图 40
5  比较分析转台对天线方向图的影响 43
5.1 400MHZ时有无转台天线阵方向图的比较分析 43
5.2 800MHZ时有无转台天线阵方向图的比较分析 44
5.3小结 45
结 论 46
致 谢 47
参考文献 48

参考文献

[1] 魏文元,宫德明,陈必森.天线原理.西安:西安电子科技大学,2006年,24-32,163-168页.
[2] John D.Kraus,Ronald J.Marhefka.天线(章文勋译).北京:电子工业出版社,2005年,8-37页.
[3] 吴世龙.短波对数周期天线及其阵列的方向性.舰船电子工程.2004年,第四期:95-98页.
[4] 张峰,张毅,彭平等.对数周期偶极天线的设计与仿真.信息工程大学学报.2006年,第7卷第2期:160-162页.
[5] 何明浩,胡林华,唐志凯等.对数周期天线方向图的矩量法估计.清华大学学报(自然科学版).2002年,第42卷第3期:421-423页.
[6] 程勇,曹伟.矩量法结合渐近波形估计分析对数周期天线.南京邮电学院学报.2005年,第25卷第2期:67-70页.
[7] 邓鹏,柳超,张志刚.集合线对对数周期偶极子天线的影响.海军工程大学学报.2006年,第18卷第2期:19-22页.
[8] 吴锋涛,袁乃昌.用于导引头的印刷对数周期天线研究.电波科学学  报.2006年,第21卷第2期:280-282页.
[9] 吴世龙,尹成友,张克芳.地面对对数周期天线阵列影响的近似镜像法分析.装备指挥技术学院学报.2003年,第14卷第6期:75-78页.
[10] 李中,王光明,张前悦.宽带印刷振子天线阵方向图的综合.弹箭与制导学报.2004年,第24卷第4期:393-395页.
[11] 刘正华,尔联洁,徐春梅.三轴飞行转台结构有限元分析.机械设计与制造.2002年,第5期:7-9页.
[12] C.Peixeiro.Design of log-perodic dipole antennas.IEE PROCEEDINGS. 1988,Vol.135,Pt.H,No.2, pp98~102.
[13] Ryoji Wakabayashi,Kazuo Shimada.Circularly Polarized Log-Periodic Dipole Antenna for EMI Measurements.IEEE TRANSACTIONS ON ELECTROMAGNETIC COMPATIBILITY. 1999,VOL.41,NO.2, pp93~99.
[14] Louis Hendrik Becker,Johannes Hendrik Cloete,and Howard Charles Reader.Radio Frequency Coupling Between an Antenna and Two Unshielded Parallel Wires Above a Metal Sheet-Measurement Precautions.IEEE TRANSACTIONS ON ELECTROMAGNETIC COMPATIBILITY. 2001,VOL.43,NO.1,pp85~88.
[15] 丁晓磊.对数周期偶极天线扇形阵的特性分析及其软件实现.博士学位论文.成都:电子科技大学,2002.
[16] 蒋晓虞.应用于UWB的对数周期天线分析与设计.硕士学位论文.南京:东南大学,2005.
[17] 胡新宇.宽带对数周期天线的研究与设计.硕士学位论文.南京:东南大学,2001.
