基于solidworks不干胶平面自动贴标机的设计（设计说明书+CAD图纸+三维建模+有限元分析）

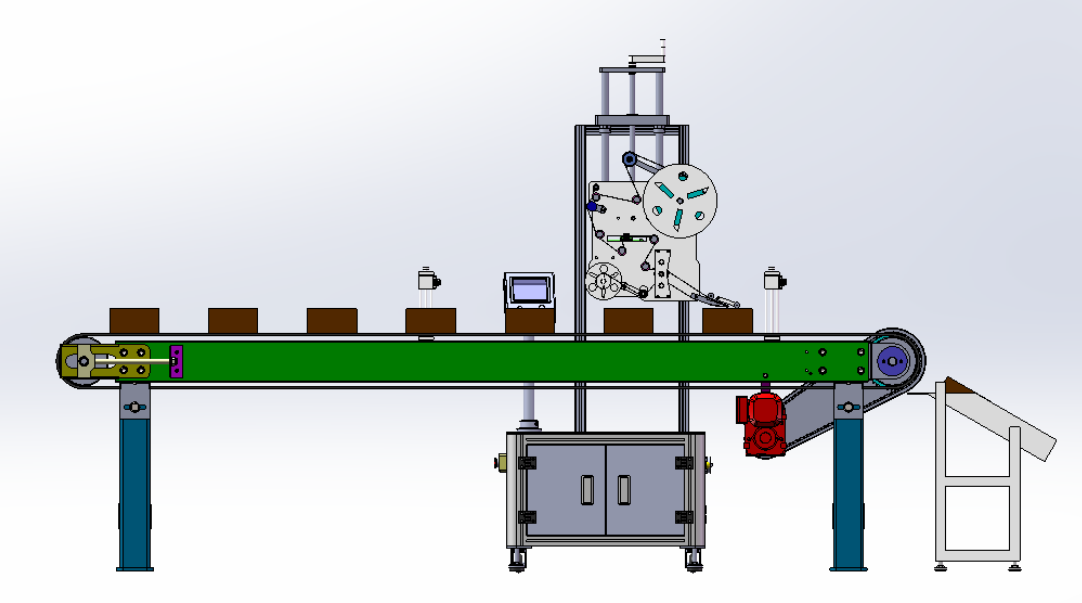

摘要：该设计主要来源于实际工业生产，为了满足工厂对于产品外壳贴标的工作需要，设计了这款主要针对方形盒子上表面贴标的不干胶平面自动贴标机。该机械不仅可以满足独立贴标工作，也可以装配在工业生产流水线中使用，也可配备其它设备如打印设备等一起使用，做到灵活调配。其中主要涉及到贴标机的工作过程为放产品---输送---产品检测---贴标---覆标---输送---收料。本机主要装配有料盘、滚筒、牵引装置、压标装置、标签压紧装置、收料装置、剥标板、纵横调整机构，满足了自动贴标、覆标等工作。同时，该设计产品操作简单，在进行工作和更换产品时，无需专业人士进行调整，产线作业员根据手册即可独立完成调整，立刻上线进行生产，节约时间成本。本设计配备的机电一体化技术也可以确保贴标的稳定性与准确性。本次设计主要涉及到机械原理的设计，关键零部件的有限元分析，PLC程序的编程及仿真以及电路的简单设计，做到机电一体化的机械设计。在分析数据方面，主要依靠SOILDWORKS SIMULATION中的有限元分析进行校核，在运动仿真方面，依靠运动算例来进行部分机械结构的模拟运动。
关键词：贴标机 带式传送 标签 PLC
Design of self-adhesive automatic labeling machine
Abstract The design is mainly derived from actual industrial production. In order to meet the factory's work needs for product shell labeling, this self-adhesive plane automatic labeling machine is designed mainly for labeling the upper surface of square boxes. The machine can not only meet the independent labeling work, but also can be assembled and used in industrial production lines, and can also be used together with other equipment such as printing equipment to achieve flexible deployment. Among them, the working process of the labeling machine mainly involves placing products---conveying---product testing---labeling---labeling---conveying---receiving. This machine is mainly equipped with a material tray, a roller, a label pressing device, a traction mechanism, a label peeling plate, a label pressing mechanism, a receiving mechanism, and a vertical and horizontal adjustment mechanism, which can meet the work of automatic labeling and labeling. At the same time, the designed product is easy to operate. When working and changing products, there is no need for professionals to make adjustments. The production line operator can complete the adjustment independently according to the manual, and immediately go online for production, saving time and cost. The mechatronics technology equipped in this design can also ensure the stability and accuracy of labeling. This design mainly involves the design of mechanical principles, the finite element analysis of key components, the programming and simulation of PLC programs, and the simple design of circuits, so as to achieve the mechanical design of mechatronics.In the analysis of data, it mainly relies on the finite element analysis in SOILDWORKS SIMULATION to check, in the movement SIMULATION, it relies on the movement example to carry on the partial mechanical structure SIMULATION movement.
Key words Labeling machine Belt conveyor Label Labeling
第一章 绪论
1.1课题研究背景
该设计主要来源于实际工业生产，随着日化用品的需求量日益渐增，对于不同种类产品的包装需求也越来越大。现如今，我们大多数还是采用盒子作为产品的主要外包装。不仅如此，随着物流行业和电商的飞速发展，网络购物和快递运输已经成为人们生活中的普遍方式，方形盒子类包装的需求也随之增多。过去的人工包装效率已然满足不了日益增长的需求量，因此包装机械对于工业生产的帮助也越来越显著。而贴标机一般作用在包装产线的最后进行，标签对于产品来说必不可少，具有说明和装饰作用，也为产品的销售及运输带来规范性管理，这也让贴标机成为了包装机械必不可少的一大组成部分。
为了针对不同产品贴标的不同需求，现如今市面上的贴标机种类也很丰富，包括针对平面贴标、圆瓶贴标、侧面贴标、半自动半人工贴标、卡片式贴标等等，但它们的贴标原理基本上是相似的。自动贴标机是将成卷的标签纸粘贴于产品或者包装上，标签卷背部排列整齐自带不干胶的标签，能让贴标机通过剥标机构轻松完成剥离。通过同步传送带带动物体的运动使得被剥离的标签粘贴在物体上，并且通过压标板使标签服帖。贴标机的适用范围非常广泛既能够实现不同规格物品的单双面贴标，也能根据不同需求进行局部或全部覆盖、凹陷、拐角等部位进行特殊贴标。贴标机的灵活性使它既能够单独作为小作坊贴标使用，也能够灵活运用于大型生产线之中，使得生产更加机械自动化。
贴标机的使用，国外如欧美等国要远远早于中国，正因此，国外的贴标机也要大大领先于国内的贴标设备，比如德国的大型流水线贴标机，其特点贴标速度更快、自动化程度更高、运行更稳定，而这也正是我们现在所不具备的；比如英国的中小型贴标机，其特点为贴标精度高、性能优良、体积小并且外观美丽。国内的设备也大多以中小型设备为主但在贴标精度上还是稍逊一筹。但是，国内的包装机械中，自动贴标机的发展趋势一直很好，在中国的市场上，把握好市场行情，对贴标机的发展是大有裨益的。国内目前贴标机取得的成绩主要得益于食品行业，食品的巨大需求带动了包装产业贴标的需求。而现如今物流时代的快速发展，将会使包装机械得到充分的发展。
目录
第一章 绪论 1
1.1课题研究背景 1
1.2设计原理 2
1.3目的及意义 3
1.4工作过程 3
1.5设计要求 4
1.6设计参数 4
第二章 物料传送部分设计 5
2.1带式输送机的功能 5
2.2输送机的选型 6
2.3传送带基本参数 7
2.4本章小结 8
第三章 标签供料器设计 8
3.1 贴标头的设计 8
3.1.1贴标头的整体结构 9
3.1.2 步进电机选型 10
3.1.3同步带设计 13
3.1.4传动轴设计 15
3.2剥标、覆标、刹车装置设计 17
3.3本章小结 18
第四章 调节装置设计 18
4.1 调节装置 18
第五章 传感器选择 19
5.1测物传感器选择 20
5.2测标传感器选择 21
5.3本章小结 22
第六章 电气控制系统设计 23
6.1控制要求 23
6.2 I/O地址分配 25
6.3 PLC选型 26
6.4梯形图编写 26
6.5 HMI触摸屏画面设计 29
6.6 S7-1200接线图 30
6.7 本章小结 33
结论 34
致谢 35
参考文献： 36
附录 38
参考文献：
[1]陈永方, 陈明. 浅谈自动化生产线的发展[J].广西轻工业,2011(01):57-61.
[2]杨守鹏.非标自动化设备的特点及设计[J].中国新技术新产品,2019(07):18-19.
[3]潘绍明，罗功坤，蔡启仲.全自动平面贴标机的系统设计与实现[J].制造业自动，2010, 32(12):95-97.
[4]莫喜玄，张娟，高兴宇.一种智能化全自动贴标机系统的研究与设计[J].装备制造技术，2022,(01).
[5]廖常初.S7-1200PLC编程及应用[M].4版.北京：机械工业出版社,2021.7.
[6]彭宣淇，陶荣峰，赵婧昕，王超，朱培渤.基于国际食品标签机展谈贴标机发展趋势[J].
[7]食品界，2021,(12).
[8]谭家斌.基于VRML的高速啤酒贴标机的建模及虚拟操作.轻工机械,2005(3).
[9]马履中.机械原理与设计[M].北京：机械工业出版社,2015.6.
[10]李景忠.步进电机细分驱动系统设计与实现[D]合肥:安徽理工大学,2018.
[11]赵小霞.PLC和触摸屏组合控制系统应用研究[J].南方农机,2020,51(08):194-206.
[12]崇岚,潘军辉,熊鹏文.智能包装技术的应用现状和发展前景[J].包装程,2017,38(15):149-154.
[13]赵林林，徐建高,李中成，邢倩倩.洗瓶机的机械结构设计分析[J].机械工程师,2012(07).
[14]曹春宝.我国包装工业步入发展新台阶[J].中国包装,2011,31(1):63-63.
[15]Salamandra B L . Analysis of label position stabilization methods on automatic packaging machines[J]. Journal of Machinery Manufacture and Reliability, 2017, 46(2):181-186.
[16]刘树青.机械系统PLC编程与实训教程（西门子）[M].南京：东南大学出版社，2016
[17]Krzyszt of Knop .MANAGEMENT OF PACKAGING LABELING TECHNOLOGY IN THE CONTEXT OF IMPROVING THE FINAL PRODUCT QUALITY AND WORK SAFETY[J].Czestochowa University of Technology, Poland,CzOTO 2021, volume 3, issue 1: 116-128.
[18]常卫花,,樊慧贞.贴标机多轴非线性同步控制系统设计[J].包装工程.2021,42(15).
[19]DH Cho,B Bhushan.Friction and wear of various polymer pairs used for label and wiper in labeling machine[N].Tribology International, 2016.
[20]C Wu, M Zhao, G Shang, G Wang.Design of a plane labeling machine[J].2021 4th International.
[21]M Taraboulsi,T Wehbe.Proposed design of front and back labeling machine[R].2011.
