填料箱盖工艺及夹具设计（说明书+CAD图纸）
1 零件的分析
1.1 零件的作用
题目所给定的零件是填料箱盖（附图1），其主要作用是保证对箱体起密封作用，使箱体在工作时不致让油液渗漏。
1.2 零件的工艺分析
填料箱盖的零件图中规定了一系列技术要求： （查表1.4-28《机械制造工艺设计简明手册》）
1． 以ф65H5（ ）轴为中心的加工表面。
包括：尺寸为ф65H5（ ）的轴，表面粗糙度为1.6, 尺寸为ф80的与ф65H5（ ）相接的肩面, 尺寸为ф100f8( )与ф65H5（ ）同轴度为0.025的面. 尺寸为ф60h5( )与ф65H5（ ）同轴度为0.025的孔.
2.以ф60h5( )孔为中心的加工表面.
尺寸为78与ф60H8( )垂直度为0.012的孔底面,表面粗糙度为0.4,须研磨.
3. 以ф60H8( )孔为中心均匀分布的12孔,6-ф13.5,4-M10-6H深20孔深24及4-M10-6H.
4.其它未注表面的粗糙度要求为6.3,粗加工可满足要求
.
2 工艺设计
2.1 毛坯的制造形式
零件材料为HT200，考虑到零件材料的综合性能及材料成本和加工成本,保证零件工作的可靠,采用铸造。由于年产量为1000件，属于中批生产的水平，而且零件轮廓尺寸不大，故可以采用铸造成型。
2.2 基准面的选择
基面的选择是工艺规程设计中的重要工作之一。也是保证加工精度的关键。
2.2.1 粗基准的选择
对于一般轴类零件而言，以外圆作为粗基准是完全合理的。按照有关的粗基准选择原则（保证某重要表面的加工余量均匀时，选该表面为粗基准。若工件每个表面都要求加工，为了保证各表面都有足够的余量，应选择加工余量最小的表面为粗基准。）
2.2.2 精基准的选择
按照有关的精基准选择原则（基准重合原则；基准统一原则；可靠方便原则），对于本零件，有中心孔，可以以中心孔作为统一的基准，但是随便着孔的加工，大端的中心孔消失，必须重新建立外圆的加工基面，一般有如下三种方法：
当中心孔直径较小时，可以直接在孔口倒出宽度不大于2MM的锥面来代替中心孔。若孔径较大，就用小端孔口和大端外圆作为定位基面，来保证定位精度。
采用锥堵或锥套心轴。
精加工外圆亦可用该外圆本身来定位，即安装工件时，以支承轴颈本身找正。
目 录
1 零件的分析 ……………..………………………………………………1
2 工艺设计……………………………………………………………………2
2.1 毛坯的制造形式…………………………………………………………3
2.2 基准面的选择……………………………………………………………3
2.2.1 粗基准的选择…………………………………………………………4
2.2.2 精基准的选择…………………………………………………………4
2.3 制订工艺路线……………………………………………………………4
2.3.1 工艺线路方案一………………………………………………………4
2.3.2 工艺路线方案二………………………………………………………5
2.3.3 工艺方案的比较与分析………………………………………………5
2.4 机械加工余量、工序尺寸及毛坯尺寸的确定…………………………6
2.5 确定切削用量……………………………………………………………7

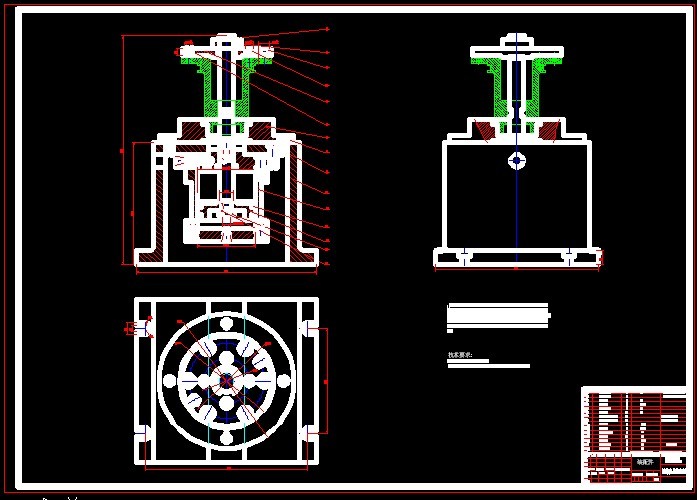

3专用夹具设计…………………………………………………………………20
3.1 问题的指出…………………………………………………………………21
3.2 夹具设计……………………………………………………………………21
3.2.1 定位基准的选择…………………………………………………………21
3.2.2 切削力及夹紧力的计算………………………………………………21
3.3 定位误差的分析 ………………………………………………………22
3.4 夹具设计及操作的简要说明…………………………………………22
参考资料……………………………………………………………………… 22
致谢 23
附 录 24
参考资料
1.《机床夹具设计》 第2版 肖继德 陈宁平主编 机械工业出版社
2.《机械制造工艺及专用夹具设计指导》 孙丽媛主编 冶金工业出版社
3.《机械制造工艺学》周昌治、杨忠鉴等 重庆大学出版社
4. 《机械制造工艺设计简明手册》李益民 主编 机械工业出版社社
6. 《机床夹具设计手册》 王光斗、王春福主编 上海科技出版社
7. 《机床专用夹具设计图册》南京市机械研究所 主编 机械工业出版社
8. 《机械原理课程设计手册》 邹慧君主编 机械工业出版社
9.《金属切削手册》第三版 上海市金属切削技术协会 上海科学技术出版社
10.《几何量公差与检测》第五版 甘永立 主编 上海科学技术出版社
11．《机械制造工艺水学》、《机床夹具设计》 （教材）
12．《机械零件设计手册》
13．《机械制造工艺学课程设计指导书》， 机械工业出版社
14．《机床夹具设计》 王启平主编 哈工大出版社
