立窑水泥企业的机立窑能否实现优质高产,在一定程度上取决于窑内的锻烧情况,预加水成球技术能改善烧成条件,提高熟料质量。
预加水成球是成球技术的一个重大突破,对改善料球质量、减少窑内阻力、提高熟料产量质量、降低烧成热耗等均有明显作用。
预加水成球的机理是:将化学成分合格的生料粉与粒径在1mm左右的煤按要求配比被调整定量后,与被控制定量后经离心压力式喷嘴雾化器雾化的、粒径约为100-500μ的雾化水同时进入搅拌机。使料水在液固运动中得到充分的均化,并在较短的时间内使含水率达到12-14%。经过约55-60s的机械搅拌,使之进一步均化、破团、湿润、渗透。在湿润渗透的过程中,生料粉和水依靠粉体颗粒的表面能和水的表面张力、以及被逐渐激发出来的物料塑料力的综合作用条件下,自由结合为1-2mm粒度的料水团状混合物,即松散的含水料团。这就是搅拌积聚预加工的半成品。随即将此半成品经倾斜下料管滑入装置有回转或往复运动式立刮刀和边刮刀的、具有全盘性成球功能的盘式成球机内。入盘后一经滚动即形成1-2mm粒径的子球。这些子球在盘转速为22.5 r/min的倾斜、旋转、离心、大抛物运动中,主要依靠物料的塑性粘结力和部分渗出水的表面张力联合作用条件下相互粘连,而真正成为了球的第二个层次。由于筛析效应的作用,当球径停止增长,最后在进料推力的作用被推出盘。全部成球过程大约需要140-180s。盘径小需要成球时间短,盘径大需要成球时间长。
参考文献
[1] 许林发主编. 建筑材料机械设计(一) .武汉:武汉工业大学出版社, 1990
[2] 褚瑞卿主编. 建材通用机械与设备.武汉:武汉理工大学出版社, 1996
[3] 朱昆泉,许林发.建材机械工业手册.[M].武汉:武汉工业大学出版社,2000.7
[4] 胡家秀主编.机械零件设计实用手册.北京:机械工业出版社,1999.10
[5] 李益民主编.机械制造工艺设计手册.北京:机械工业出版社,1995.10
[6] 甘永立.几何量公差与检测[M].上海:上海科学技术出版社,2001.4
[7] 钱志锋,刘苏工程图学基础教程[M].北京:科学出版社,2001.9
[8] 徐灏.机械设计手册[M].北京:机械工业出版社,1991.9
[9] 赵忠.金属材料与热处理[M].北京:机械工业出版社,1991.5
[10] 阎瑞敏,常敏.水泥工业自动控制预加水成球技术及装备[M].江苏科学技术出版社,1990.10
[11] 黄有丰.预加水成球技术及其应用[M].北京:中国建筑工业出版社,1991.9
[12] 徐锦康.机械设计[M].北京:高等教育出版社,2004.4
[13] 王旭,王积森.机械设计课程设计[M].北京:机械工业出版社,2003.8
[14] 张一公.常用工程材料选用手册[M].北京:机械工业出版社,1998.6
[15] 盛君豪.减速机使用技术手册[M].北京:机械工业出版社,1992
[16] 吴瑞琴.滚动轴承产品样本[M].北京:机械工业出版社,中国石化出版社,2000
[17] 刘伟辉.预加水成球常见问题与对策[J]. 吉林建材.2003(1),21-23.
[18] 孙素贞.对提高预加水成球设备性能的探讨[J].Research & Application of Building Materials.2001(2),22-23.
[19] 朱卫权.双轴搅拌机主轴断裂原因[J]. 砖瓦1998(3),11.
[20] 谢序文.双轴搅拌机断轴原因分析及处理措施[J]. Cement.1995(5),10-11.
[21] 余易茗.双轴搅拌机的改造 [J].中国建材设备.1995(2),32-33.
[22] 蒙强.φ450×3000m 双轴搅拌机的改造 [J].四川水泥.2005(2),30.
[23] 潘村禾.对预加水双轴搅拌机结构改进[J].水泥.1997(10),21-22.
[24] 彭其雨.提高立窑预加水成球质量的情况介绍[J]. 福建建材.2002(4),18-19.
[25] 刘玉金.亦谈双轴搅拌机进料端密封装置的改进[J]. 水泥.1995(12),23.
目 录
1 前言 ………………………………………………………………………………1
2 总体方案论证 ……………………………………………………………………3
2.1 工作原理 ………………………………………………………………………3
2.2 结构设计特点 ………………………………………………………………3
2.2.1 外壳的设计形式 …………………………………………………………………3
2.2.2轴与叶片的安装方法的设计 ………………………………………………4
2.2.3传动结构的设计 ………………………………………………………………6

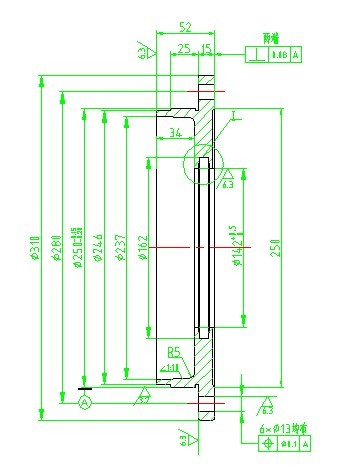

2.2.4密封装置的设计 ………………………………………………………………6
2.2.5雾化装置的设计 ……………………………………………………………6
3 预加水双轴搅拌机主要技术参数的计算 ………………………………………8
3.1 生产能力的估算 ………………………………………………………………8
3.2主轴转速的估算 ………………………………………………………………9
3.3 主轴直径 的估算 ……………………………………………………………9
3.4搅拌机物料轴向运动速度 的估算 …………………………………………10
3.5物料在搅拌机内停留时间的估算 ……………………………………………11
3.6功率的计算 ……………………………………………………………………11
4 电机的选择 ………………………………………………………………………14
4.1 选择电动机类型和结构形式 ……………………………………………14
4.1.1选择电动的容量 ……………………………………………………………14
4.1.2确定电动机的转速 …………………………………………………………14
4.2 减速机选择 …………………………………………………………………15
4.3 计算传动装置的总传动比并分配各级传动比 ………………………………15
5 传动装置的设计计算与校核(确定带与齿轮传动的主要参数) ……………16
5.1 V带的设计计算 ………………………………………………………………16
5.2 齿轮的设计计算 ………………………………………………………………19
5.3轴的设计计算及校核 …………………………………………………………22
5.4轴承的校核 ……………………………………………………………………28
6 预加水双轴搅拌机的安装 ………………………………………………………29
6.1 预加水成球工艺对设备安装的要求 …………………………………………29
6.2 双轴搅拌机的安装 ………………………………………………………………30
6.3电动机的安装 …………………………………………………………………………30
7 设备的使用维护与润滑 …………………………………………………………31
7.1 设备的使用维护 ………………………………………………………………31
7.2 设备的润滑 ……………………………………………………………………31
7.2.1 滑动轴承的润滑 ……………………………………………………………31
7.2.2齿轮传动的润滑 ……………………………………………………………31
8 结论 ………………………………………………………………………………34
参考文献 ……………………………………………………………………………35
致谢 …………………………………………………………………………………37
