共形相控阵天线及其馈电网络的研究 摘要
共形相控阵天线由于可以安装在飞行器的表面，不影响载体的空气动力学性能，近年来日益得到重视。它采用电控扫描的方式，扫描速度快、波束控制灵活、抗干扰能力强，且可以同时完成目标搜索、跟踪、引导等多项功能，并能工作在日益复杂和恶化的环境中。但是共形相控阵天线的设计与分析还存在诸多困难：载体的曲率会影响天线阵的性能，大部分的计算方法在处理共形电大尺寸时显得繁琐而耗时长，尤其在毫米波频段，这个问题就更加突出。所以对共形相控阵天线的研究具有重要的意义。

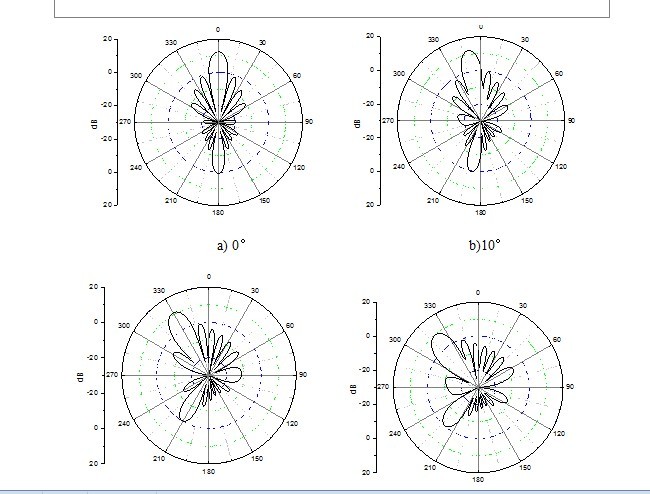

本文主要讨论了与圆柱共形的毫米波相控天线阵及馈电网络的设计问题。首先设计了一种H型槽耦合馈电的贴片单元，该单元带宽达10.9%，增益为6.54 dB。并进一步设计了具有多层寄生贴片的天线单元，带宽扩展到22%，增益提高到7.18 dB，证实了这种天线的带宽可扩展性和增益可提高性。为了同传统微带天线阵对比，设计了两个2 × 2的平面天线子阵及其馈电网络，分析比较了两种馈电网络对天线阵辐射性能的影响，比较结果显示H型槽耦合馈电网络对天线阵的辐射性能影响更小，更适合大型阵列的设计。最后设计了4 × 4的H槽耦合馈电的圆柱共形阵和传统共面馈电圆柱共形阵，仿真结果显示H槽耦合馈电共形阵的带宽超过传统共面馈电共形阵的3倍以上，副瓣低4.4 dB，波瓣宽4.6°，而增益仅降低了1.63 dB。最后分别以所设计的4 × 4传统共形天线阵和H槽耦合馈电天线单元为基本单元，讨论了天线阵滚动面和子午面的波束扫描情况，证明了该圆柱共形阵可以实现滚动面内360°的扫描，并根据切比雪夫原理实现了天线阵子午面内45°的低旁瓣波束扫描。
关键词 毫米波；相控阵；共形；微带天线 目录
摘要 I
Abstract II
第1章 绪论 1
1.1 课题背景及研究意义 1
1.2 国内外在该领域的研究进展 5
1.3 课题的研究内容 7
第2章 相控阵天线原理分析 9
2.1 相控阵天线介绍 9
2.2 相控阵天线的波瓣公式 10
2.3 相控阵天线的波瓣扫描 13
2.3.1 相控阵天线波瓣的实虚空间 13
2.3.2 天线的主瓣和副瓣 15
2.4 相控阵天线的方向性系数 15
2.5 共形相控阵天线基本原理 19
2.6 本章小结 21
第3章 毫米波微带天线单元设计与分析 23
3.1 微带天线设计方法 23
3.1.1 介质基板材料的选择 23
3.1.2 天线辐射单元的选择 24
3.1.3 贴片宽度W的选取 24
3.1.4 贴片单元长度L的确定 25
3.1.5 馈电方式的选择与阻抗匹配 25
3.2 矩形微带贴片天线的设计与仿真分析 26
3.3 H型槽耦合馈电微带天线单元的设计 28
3.3.1 单层寄生贴片单元设计分析 28
3.3.2 多层寄生贴片天线设计 30
3.4 本章小结 32
第4章 馈电网络的设计及寄生辐射分析 33
4.1 馈电网络基本分析 33
4.1.1 T型结功分器原理 34
4.1.2 二等分T型功分器的设计 35
4.2 馈电网络对阵列辐射性能影响的对比 36
4.3 本章小结 37
第5章 圆柱共形阵的设计与相控分析 39
5.1 柱面共形天线阵的各向同性变换(IT)设计理论 39
5.2 4×4圆柱共形阵的设计 40
5.3 共形相控阵天线分析 43
5.3.1 滚动面内的天线阵的波束扫描 44
5.3.2 子午面内天线阵的波束扫描 46
5.4 切比雪夫低副瓣 48
5.5 本章小结 51
结论 52
参考文献 53
攻读学位期间发表的学术论文 57
哈尔滨工业大学硕士学位论文原创性声明 58
哈尔滨工业大学硕士学位论文使用授权书 58
哈尔滨工业大学硕士学位涉密论文管理 58
致谢 59
参考文献
何庆强, 王秉中, 殷忠良, 何俊, 辛玉霞.导引头共形相控阵天线新技术.系统工程与电子技术. 2006,28:1816~1819
魏永华, 鄢泽洪, 张小苗. 一种宽带天线单元及其在共形相控阵中的应用. 空间电子技术,2005,1:32~36
毕世龙, 张冬青. 相控阵天线.飞航导弹. 1995, 25(9):53~56
周宇昌. 国外通信卫星有源相控阵天线及其发展. 空间电子技术.1999,14(2):8~21
Munson R E. Conformal Microstriip Antennas and Microstrip Phased Arrays [J]. IEEE Trans. on Antennas and Propagation,1974, AP-22 (48) :74-78.
Robert J. Mailloux. Phased Array Antenna Handbook, Second Edition. Artech House,2005,19~23
Panayiotis Ioannides, CoLeo I. Vaskelainen. Iterative Least-Squares Synthesis Methods for Conformal Array Antennas with Optimized Polarization and Frequency Properties. IEEE Trans. Antennas Propagat. 1997,45(7):1179~1185
Leo I. Vaskelainen. Phased Synthesis of Conformal Array Antennas. IEEE Trans. Antennas Propagat. 2000,48(6): 987~991
王永寿. 共形阵天线低旁瓣波束形成法研究. 制导与控制. 1999,(4):52~56
Yong-Chang Jiao, Wen-Yuan Wei, Li-Wei Huang, and Hong-Shi Wu. A New Low-Side-Lobe Pattern Synthesis Technique for Conformal Arrays. IEEE Trans. Antennas Propagation. 1993,41(6):824~831
柴舜连, 姚得森, 毛钧杰. 计算共形阵单元互耦的新方法. 国防科技大学学报. 1997,19(6):92~968
Mao Kanghou, Equation Of Pattern Of Conformal Microstrip Antenna On Cylinder, Proceedings Of 1999 Antenna Symposium Of China Institute Of Electronics, 1999.8:187~190
W.Y.Tam, A.K.Y.Lai, K.M.Luk. Cylindrically Rectangular Microstrip Antennas with Coplanar Parasitic Patches. IEEE Proc.-Microw.Antennas Propag. 1995,142(4): 300~306
J.shapira, Leopold B.felsen, Alexander hessel. Ray Analysis of Conformal Antenna Arrays. IEEE Transactions on Antennas and Propagation 1974, 22(1):74~78
尹应增, 龚书喜, 刘其中.一种圆柱共形的全向微带天线.电波科学学报. 1997, 12(1):96~99
N.Herscovici, Z.Sopus, S.Kildal.The Cylindrical Omnidirectional Patch Antenna. IEEE Trans. Antennas Propagation. 2001,(49):1746~1753
郭燕昌, 钱继曾, 黄富雄, 冯祖伟. 相控阵和频率扫描天线原理. 国防工业出版社, 1978: 5~15, 48~80
林东旭, 彭宏利. 圆柱体共形阵列微带天线远区场辐射方向图计算. 现代引信. 1998, (2):23~27
汪茂光, 吕善伟, 刘瑞祥. 阵列天线分析与综合. 电子科技大学出版社, 1989:87~93
高烽. 相控阵导引头的基本特点和关键技术.制导与引信. 2005,26(4):1-6
Kyungjung Kim, Tapan K．Sarkar, Michael C．Wichs, et al．DOA Estimation Utilizing Directive Elements on a Conformal Surface. IEEE National Radar Conference. 2003:91-96
R．K．Hersey, W．L．Melvin, J．H．McClellan．Clutter-limited Detection Performance of Multi-channel Conformal Arrays．Signal Processing, 2004, 84:1481-1500
Thomas E. Morton, Krishna M. Pasala. Pattern Synthesis of Conformal Arrays for Airborne Vehicles. IEEE Aerospace Conference Proceeding,2004, 2:1030-1038
许峰, 赵玉洁. 新一代预警飞机“费尔康”.电子对抗技术. 1994,(1): 43-45
李玉星, 葛俊祥. 毫米波有源柱面共形微带阵列天线的理论与实验研究. 电子学报. 1999, 27(6):61~64
W.H. Von Aulock, Handbook of Microwave Ferrite, Section III, Academic Press, New York, 1965: 353~371
吕善伟. 天线阵综合. 北京航空学院出版社. 1988:137~143
郭燕昌, 钱继曾, 黄富雄, 冯祖伟. 相控阵和频率扫描天线原理. 国防工业出版社. 1978:6~9, 12~15
林昌禄, 聂在平. 天线工程手册. 电子工业出版社. 2002:650~652
Robert C. Hansen. Phased Array Antennas. John Wiley & Sons, Inc. 1998;33~44
Carver K R and Mink J W．Microstrip antenna technology．IEEE Trans．on Antennas Propagation,Jan.1981, 29 (1): 23~40，
姚平. 高增益及低副瓣阵列天线研究.南京理工大学硕士学位论文.2005:19~20
张光义, 王德纯, 华海根, 倪晋麟. 空间探测相控阵雷达. 科学出版社, 2001:160~161
Robert E.Munson. Coformal Microstrip Antennas and Microstrip Phased Arrays. IEEE Transactions on Antennas and Propagation. 1974, (1):74~78
D. M. Pozar, A Microstrip Antenna Aperture Coupled To A Microstripline Electron.Lett., 1985,21(2):49~50
F.CroqandD.M.Pozar, Stacked Slot-coupled Printed Antennas, IEEE Microwave Guided WaveLett., 1991,(1):288~290
.M.PozarandS.D.Targonski, Improved Coupling for Aperture-coupled Microstrip Antennas, Electron.Lett., 1991,27(13):1129~1131,
V.Rathi, G.Kumar, and K.P.Ray, Improved Coupling for Aperture Coupled Microstrip Antennas,IEEE Trans. Antennas Propagat.,1996,(44):1196~1198
Hall, P.S., Hall, C.M. Coplanar Corporate Feed Effects in Microstip Patch Array Design, IEEE Proceedings-Microwaves, Antennas and Propagation, June 1988,135( 3) :180~186
Huang, J. Practical Design of Microstrip Arrays and Reflecarrays. IEEE International Antennas and Propagation Symposium and USNC/CNC/URSI North American Radio Science Meeting, 2003
Wang, Q. Zhu, and S. Xu. Design of Conformal Arrays with Series Feed on Cylindrical Conducting Surfaces, IEEE Antennas and Propagation Society International Symposium. July2006: 9–14, 1487~1490
Kyungjung Kim, Tapan K．Sarkar, Michael C．Wichs, et al．DOA Estimation UtilizingDirective Elements on a Conformal Surface. IEEE National Radar Conference, 2003: 91-96
R．K．Hersey, W．L．Melvin, J．H．McClellan．Clutter-limited Detection Performance of Multi-channel Conformal Arrays．Signal Processing, 2004, 84:1481-1500
Thomas E. Morton, Krishna M. Pasala. Pattern Synthesis of Conformal Arrays for Airborne Vehicles. IEEE Aerospace Conference Proceeding,2004, 2:1030-1038
C.L.Dolph, a Current Distribution for Broad Side Arrays Which Optimizes the Relationship between Beam Width and Side Lobe Level. Proc. IRE, 1946,34(6):335~348
S.Jazi,A New Formulation for the Design of Chebyshev Arrays, IEEE Trans. Antennas Propagat., Mar.1994,42:439~443
不要自己写，要利用word来自动生成。详情请看最后一页
谁会把上面的引号改成不是这样的对称形式的呀？
攻读学位期间发表的学术论文
孙凤林，吴群，武明峰，杨国辉，傅佳辉，马伟.一种ka波段的宽带圆柱共形相控阵天线设计..2007,39增刊1:136~138
杨国辉,吴群,孙凤林,马伟.一种具有定向性辐射的宽带对称阵子天线. 哈尔滨工业大学学报.2007,39增刊1：152~155
