室内机组在运行时产生的冷凝水,必须及时排走,排放凝结水的管路的系统设计中,应注意以下几点:
1)室内机凝结水盘的进水坡度不应小于0.01。其它水平支干管,沿水流方向,应保持不小于0.002的坡度,且不允许有积水部位;
2)冷凝水管道宜采用聚乙烯塑料管或镀锌钢管,不宜采用焊接钢管。采用聚乙烯塑料管时,一般可以不加防止二次结露的保温层,但采用镀锌钢管时应设置保温层;
3)冷凝水管的公称直径D(mm),一般情况下可以按照机组的冷负荷Q(KW)。 按照下列数据近似选定冷凝水管的公称直径:
Q≤7KW,            DN=20mm;
Q=7.1-17.6KW,       DN=25mm;
Q=17.7-100KW,       DN=32mm;
Q=101-176KW,        DN=40mm;
Q=177-598KW,        DN=50mm;
Q=599-1055KW,       DN=80mm;
Q=1056-1512KW,      DN=100mm;
Q=1513-12462KW,     DN=125mm;
Q≥12462KW,         DN=150mm。
本设计的凝水管采用聚乙烯塑料管,可以不加防止二次结露的保温层;室内机的凝水管管径与室内机的接管管径一致,就近排放至各层的卫生间下水口。


第6章 消声与隔振
概述:空调系统的消声和减振是空调设计中的重要一环,它对于减小噪声和振动,提高人们大额舒适感和工作效率,延长建筑物的使用年限有着极其重要的意义。对于设有空调等建筑设备的现代建筑,都可能室外及室内两个方面受到噪声和振动源的影响。一般而言室外噪声源是经过维护结构穿透进入的,而建筑物内部的噪声、振动源主要是由于设置空调、给排水、电气设备后产生的,其中以空调制冷设备产生的噪声影响最大。包括其中的冷却塔、空调制冷机组、通风机、风管、风阀等产生的噪声。其中主要的噪声源是通风机。风机噪声是由于叶片驱动空气产生的紊流引起的宽频带气流噪声以及相应的旋转噪声所组成,后者由转数和叶片数确定其噪声频率。
本建筑空调设备包括室内机、室外机和新风换气机,本系统所选的各种设备的制造厂家在生产过程中都已经自带了相匹配的消声与各振设备,都已符合国家标准,所以采用厂家提供的消声与隔振设备。



第7章 施工说明

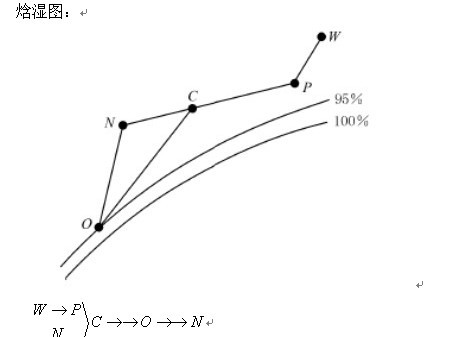

根据设计本工程采用VRV空调系统,室内机采用四面出风天花板嵌入式机组并根据各房间的使用特点确定室内机的型号及数量,共计78台室内机。再根据总的制冷量和室内机的型号选择相匹配的室外机的型号及数量。室外机共计4台。室外机置于六楼屋顶,由冷媒管连接到各室内机。为了节约能源,本楼各层都安装一台新风换气机,用于新风和排风的能量交换,共计4台。
7.1 制冷剂管道的材料、制作及安装
本工程的制冷剂为R410A,制冷剂管应采用优质铜管,铜管的规格、要求、保温及安装规程详见产品公司的技术规程。
7.2 冷凝水管的材料、制作及安装
本工程凝结水管均采用符合VRV空调系统要求的硬质聚氯乙烯管,排水支管排水坡度不小于0.01,凝结水管与室内机连接处采用随机附带的排水软管和金属夹子固定.凝结水管采用专用保温管壳。
7.3 风管的材料、制作及安装
1.除土建风道外,本工程风管采用镀锌铁皮风管。
2.本工程的铁皮风管采用镀锌铁皮咬口制作。
风管最大边长或直径(mm) 〈630 630 --1000 〉1000
铁皮厚度(mm) 0.75 1.0 1.2
3.镀锌铁皮风管采用咬口连接,每节风管的长度一般不大于2m,风管规格见《通风与空调工程施工及验收规范》(GB50243-97)第3.2.3条。
4.对于镀锌铁皮风管,当矩形风管的长边大于或等于800mm,其管段长度大于1.2m时,均采取加固措施。
5.所有水平或垂直的风管必须设置必要的支、吊或托架。风管支、吊架的做法除本设计图已画出者外,其余均根据现场情况,同时应避免在法兰、测量孔、调节阀等零部件处设置吊、支托架。对于保温风管,风管支、吊或托架应设置于保温层的外部。
6.镀锌铁皮风管支、吊架的最大间距不得大于下表的规定。
风管最大边长或直径 (mm) 〈500 〉500
支架最大间距
(m) 镀锌铁皮风管 3 4
 无机玻璃钢风管 2 2.5
7.风管制作尽量严密,以减少漏风损失。
8.当设计图中未标注测量孔位置时,安装单位应根据调试要求,在适当的部位配置测量孔, 测量孔的做法见国标T615。
9.风管上的可拆卸接口不应设置在墙体或楼板内。
