某过江隧道西岸桥梁工程设计

                            某过江隧道西岸桥梁工程设计

本方案以xx市规划设计院有限责任公司设计的xxxx路xx隧道西岸桥梁工程施工图设计为依据,严格按现行的施工规范、工程建设强制性条文及以往类似工程的施工经验进行编制。
主要参考文献:
1、《工程建设标准强制性条文》
2、《城市道路交通规划设计规范》(GB50220-95)
3、《城市道路设计规范》(CJJ37-90)
4、《城镇道路工程技术标准》(征求意见稿)
5、《城市桥梁设计准则》(CJJ11-93)
6、《公路沥青路面设计规范》(JTG D50-2006)
7、《公路工程混凝土结构防腐蚀技术规范》(JTG/T B07-01-2006)
8、《公路巧干设计通用规范》(JTG D60-2004)
9、《公路钢筋混凝土预应力混凝土桥涵设计规范》(JTG D62-2004)
10、《公路交通安全设施设计规范》(JTG D81-2006)
11、《公路桥涵地基与基础设计规范》(JTG D63-2007)
12、《公路桥梁抗震设计细则》(JTG/T B02-01-2008)
13、《公路桥涵钢结构及木结构设计规范》(JTJ025-86)
14、《公路工程抗震设计规范》(JTJ 004-89)
15、《道桥用放水涂料》(JC/T 975-2005)
16、《公路桥涵施工技术规范》(JTJ041-2000)
17、《公路工程质量检验标准》
18、《城市桥梁工程施工与质量验收规范》
19、《xx市xx路xx隧道岸上段(西岸)桥梁工程地质详细勘察报告》

二、工程概况
xx湖路道路工程为xx东路xx隧道西出口主要连接线,起点为xx大道,终点为金星大道,道路全长约2.6Km。xx东路过江隧道主出入口设在本道路上,长度约900m,为双向四车道。出口顺接道路处位于x河路以西,xx路以南地段。xx路xx隧道是xx市中心区的一条主要过江隧道,它的贯通对改善xx目前的过江难具有特别重要的作用。隧道建成后,将成为xx城北的一条主要过江通道,交通吸引及疏散功能明显。
xx湖路的拓宽会侵占xx河道,为不影响防洪泄水,xx湖道路侵入xx规划防洪的部分做成上跨桥梁即本次设计的xx湖路桥。xx路桥对接xx对岸的xx路,横跨xx与xx湖路桥形成丁字交叉。

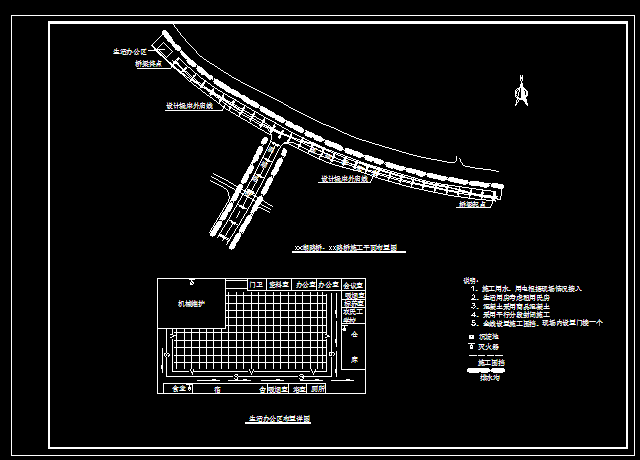

1、总体设计概况
(1)平面设计:xx湖路桥为xx湖道路的一部分,平面布置服从道路,起点段位于R=756m的圆曲线上,终点段位于R=278.5m的圆曲线上,中间有一段直线。
xx路桥平面位于R=1405.4m的圆曲线上,与xx湖路桥成丁字交叉,连接处圆弧半径R=15m。
(2)纵断面设计:xx湖路桥纵断面设计服从道路总体,两头标高及纵坡与路面协调顺接,桥上最小纵坡为0.5%,竖曲线半径为5000m。xx路桥与xx湖路桥相接的地方考虑标高的衔接,最大纵坡2.946%,竖曲线半径为1200m。
(3)横断面设计:
1)xx湖路桥
标准宽度:5.0m(人行道)+0.5m(路缘带)+2*3.25m(车行道)+0.5m(路缘带)+0.5m(防撞栏杆)=13.0m。
加宽部分:5.0m(人行道)+0.5m(路缘带)+3.5m(车行道)+2*3.25m(车行道)+0.5m(路缘带)+0.5m(防撞栏杆)=16.5m。
2)xx路桥
0.5m(防撞栏杆)+0.5m(路缘带)+4*3.25m(车行道)+0.5m(路缘带)+0.5m(防撞栏杆)=15.0m。
 (4)桥跨布置
xx湖路桥:全桥共九联,采用(4*16)+(3*16)+(4*16)+(3*16)+(4*16)+(2*13.0)+2*(3*16)+(4*16)=474米,其中2*13.0为钢筋砼异型块(与xx路桥相接),其他都为预应力混凝土空心板连续梁。
xx路桥:全桥共两联,采用2*(3*24m)=144米预应力现浇箱梁,一侧与平交的异型块相接,一侧接桥台。
2、桥梁结构设计概况
(1)上部结构设计
xx湖路桥桥面宽度标准段为13.0m,加宽段为16.5m;除第六联异型块外,都为预应力空心板梁(A类构件),主钢筋采用HRB335钢筋。上部结构采用C40混凝土,梁高为1.0m,通过预埋圆形GBF管形成空心断面。第六联为与xx路桥相接的异型块,设计为钢筋混凝土结构,断面形式与其他联一致,采用空心板梁。桥面横坡为单边2%(朝道路中心倾斜)。
xx路桥桥面宽15.0m,采用单箱双室预应力混凝土箱梁,箱梁高1.5m,采用C50现浇预应力砼(A类构件),主钢筋采用HRB335钢筋。桥面横坡为双边1.5%。
(2)下部结构设计
1)桥墩:采用门型花瓶式桥墩,单排两根d150cm(xx湖路桥加宽部分及xx路桥)、d120cm(xx湖路桥标准段部分)旋挖钻孔灌注桩基础。
2)桥台:桥台均采用轻型桥台,xx湖路桥单排三根d100cm旋挖钻孔灌注桩基础,xx路桥单排三根d120cm旋挖钻孔灌注桩基础。
3)附属工程:桥面铺装为4cm(AC-13)面层+5cm(AC-20)底层,共9cm厚沥青砼;桥面防水层采用涂三遍YFT-Ⅱ型防水层防水。栏杆根据桥位环境,人行道采用外型美观、通透的弧形钢栏杆。防撞栏杆采用组合式栏杆,内侧设置反光标志。全桥伸缩缝均采用型钢伸缩缝。桥面除利用纵坡排水外,在行车道横坡低侧另设泄水管,排入桥下xx。全桥均采用GPZ(Ⅱ)盆式支座,支座设置防尘罩。
