西宁市东平苑1#住宅楼供热设计
摘 要
本次设计为西宁市东平苑1#住宅楼采暖工程设计和小区换热站工艺设计。本工程供暖设计包括热负荷计算、供暖系统方案的确定、供暖系统布置、水力计算；换热站设计包括换热站方案的确定、设备的选型计算、换热站的工艺布置以及相关计算。住宅楼的建筑面积为6494.32㎡，采暖热负荷65.01kW，采暖系统形式为地板辐射采暖，热媒设计参数50/40℃，户内盘管管材选用管径=20mm的聚丁烯（PB）管。换热站供热规模为13万㎡，设计总负荷为4.2MW。一次热网热水由市政管网提供，设计参数为95/70℃，二次网热水参数为温度50/40℃。换热站内设置M10-BFM板式换热器2组，每组承担70%的总热负荷；TD100-33/2(3台)变频循环水泵(2用1备)。
关键词：集中供暖；地板辐射供热；换热站
ABSTRACT
The design of Xi Ning DongPing Residential building Heating engineering and process design district heat transfer station. Which include heating design heat load calculation to determine heating systems and heating systems hydraulic calculation programs; heat transfer station design includes selection calculations and heat transfer stations to determine the size of the heat transfer station, equipment, process layout and related calculations. Residential building construction area 6494.32㎡, heating heat load 65.01kW, radiant floor heating system in the form of heating, HTM design parameters 45/35 ℃, indoor coil tubing choice of 20mm diameter for polybutylene (PB) pipe . Heat exchanger station size is 13 square meters, the total design load of 4.2MW. Hot water is provided by a network of geothermal heating station, the design parameters for the 95/70 ℃, the secondary network parameters for water temperature 45/35 ℃. Set within the heat transfer station groups M10-BFM plate heat exchangers, each bear 70% of the total heat load; select three circulating pump, TD100-33/2(3台).
Key words: heat transfer stations；
目 录
第 1 章 设计概况 1
1.1 设计题目 1
西宁市东平苑1#住宅楼采暖设计 1
1.2 设计任务及要求 1
1.2.1设计任务 1
1.2.2 设计要求 1
1.3 设计原始材料 2
1.3.1 土建资料 2
1.3.2 气象资料 2
1.3.3 热源 2
1.4设计的依据 2
1.4.1毕业设计任务书 2
1.4.2 建筑的概况 2
1.4.3设计规范及标准 2
第2章 一-二层采暖负荷计算 4
2.1 采暖系统设计热负荷 4
2.2围护结构的基本耗热量计算 4
2.3围护结构朝向修正耗热量的计算 5
2.4冷风渗透耗热量的计算 6
2.5冷风侵入耗热量的计算 6
2.6 热负荷计算举例 7
第4章 地板辐射采暖设计 10
4.1 采暖盘管的选择与布置 10
4.1.1地板辐射采暖构造 10
4.1.2 地热盘管选择和施工要求 10
4.1.3 采暖盘管的布置 11
4.2 采暖盘管设计计算 11
4.2.1 设计计算公式： 11
4.3 水力计算 12
4.3.1系统管路水力计算的基本公式 12
13
第五章 换热器的选择及计算 36
5.1 换热器的选择计算 36
5.2 板式换热器阻力计算： 38
第六章 其他设备选择 39

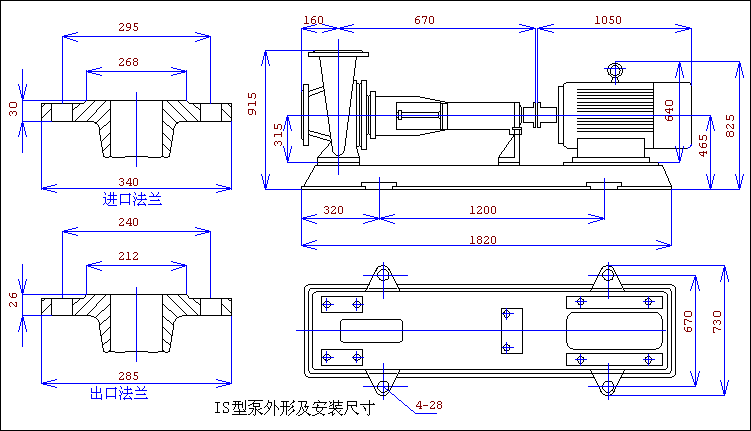

6.1.1 循环水泵的选择 39
6.1.2 补水泵的选择 41
6.1.3 波纹管补偿器 44
6.2 二级网设备选择 44
6.2.1 循环水泵的选择 44
6.2.2 补给水泵的选择 46
6.2.3 分水器、集水器 48
6.2.4 补水箱的选择 49
6.2.5除污器的选择 49
6.2.6水处理设备的选择和计算 49
6.2.7除氧设备的选择和计算 51
6.2.8软化、除氧水箱的选择 52
换热站设备一览表 53
参考资料及设计规范 53
参考资料及设计规范
［1］《供暖通风设计手册》中国建筑工业出版社，陆耀庆版
［2］《民用建筑供暖通风与空气调节设计规范》GB50567-2012
［3］《12系列建筑标准设计图集》N1-N5
［4］《供热工程》贺平主编 2009年版
［5］《集中供热设计手册》中国电力出版社
［6］《实用供暖空调工程设计》中国建筑工业出版社，陆耀庆主编 1995年
［7］《辐射供暖供冷技术规程》JGJ142-2012
［8］《供热工程制图标准》2001年版
［9］《建筑工程设计文件编制深度规定》 2003版
［10］《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
