无锡市300t仓储冷库设计
摘要
冷库设计是结合现代冷藏技术和果蔬冷藏工程的相关资料,根据合理利用能源的原则,因地制宜,确定初步的方案,根据当地气象条件和人文环境,进行相关的完善化设计,计算出冷却设备负荷和机械负荷,进行精确计算选出制冷设备和辅助设备。对管道选型及保温层的确定进行计算选材,在满足贮藏葡萄的前提下尽量减少投资,在环保的前提下选出经济合理的方案,进行设备合理布置并绘出施工图纸。做到国家冷库设计,施工等方面的规范要求,以便能够准确的进行施工。
关键词: 制冷量 冷藏技术 设备负荷 机械负荷 制冷设备 库房温度 管道选型 保温层
设计任务书
冷库设计是结合现代冷藏技术和果蔬冷藏工程的相关资料,根据合理利用能源的原则,因地制宜,确定初步的方案,根据当地气象资料和人文环境,进行相关的完善化设计,计算出冷却负荷和机械负荷,进行精确计算选出制冷设备和辅助设备,对管道选型及保温层的确定进行计算选材,在满足贮藏水蜜桃的前提下尽量减少投资,在环保的前提下选出经济合理的方案,进行设备合理布置并绘出施工图,做到标准冷库设计,施工等方面的规范要求,以便能够准确的进行施工
一.冷库的规格
①冷藏间储藏吨位为300t。
②冷却间生产能力为12t/日。
二.库房的平面布置
①库房平面布置见所提供平面图,图中1#、2#、3#为冷藏间,4#、
5#、 6#为冷却间,它们通过常温穿堂组合成整体。。
②机房平面见平面图。(在原图冷却间东侧)。
③库房、机房剖面布置见剖面图。
④库房维护结构构造教材。
三.气象水文条件
①室外空气温、湿度。根据拟建库所在地查《制冷工艺设计》教材附录VII。
②冷却水温度。按循环水考虑,冷凝器进水温度为30℃。
四.设计要求
①制冷方案的确定
②库房冷负荷计算
③制冷压缩机、制冷设备及辅助设备的选型计算
④制冷系统管道及保温设计
⑤制冷系统制冷剂注入量计算
五.图纸部分

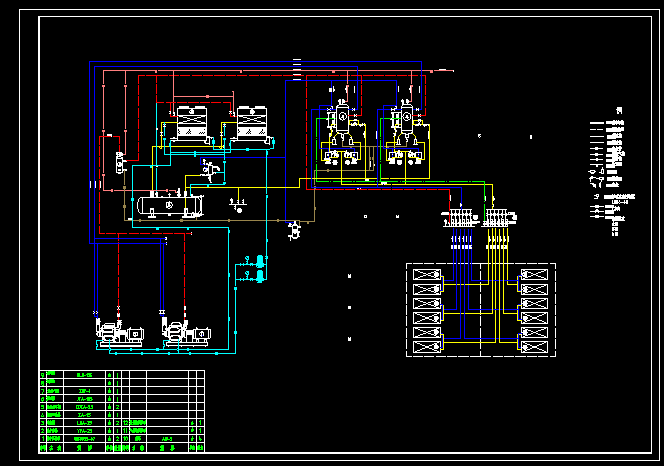

①制冷系统原理图 1#,1张
②制冷系统透视图 2#,1张
③机房平面布置图 2#,1张
参考书目
1.张萍、制冷工艺设计、第三版,北京:中国商业出版社,2001
2.田怀璋、制冷工艺设计手册、第三版,西安:交通大学出版社,2001
3.吴业正、冷冻空调设计大全、第二版,上海:同济大学出版社,2003
4.吴建生、冷库的设计、第五版,北京:工业出版社,1999
5.姜守正、制冷原理、第三版,北京:中国商业出版社,2001
6.李媛英、冷藏库及制冷设备、第五版,上海:高等教育出版社,1999
7.匡弈珍、制冷压缩机、第三版,北京:中国商业出版社,2001
8.缪道平、活塞式制冷压缩机、第七版,上海:机械工业出版社,1995
9.李松寿、制冷原理及设备、第六版,北京:中国建筑出版社、2000
