“CA6140车床拨叉”零件的机械加工工艺及工艺设备设计

        “CA6140车床拨叉”零件的机械加工工艺及工艺设备设计
设计题目:制定CA6140C车床拨叉的加工工艺,设计钻22mm孔的钻床夹具
设计要求:中批量生产   手动夹紧   通用工艺装备
     设计时间:  2006.9.11~2006.9.29
设计内容:1、熟悉零件图;
               2、绘制零件图(一张);
               3、绘制毛坯图(一张);
               4、编写工艺过程卡片和工序卡片(各一张);
               5、绘制夹具总装图;
               6、绘制夹具零件图;
               7、说明书


(一) 零件的作用
题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求工作,获得所需的速度和扭矩的作用。零件上方的φ22孔与操纵机构相连,二下方的φ55半孔则是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。两件零件铸为一体,加工时分开。
(二) 零件的工艺分析
零件的材料为HT200,灰铸铁生产工艺简单,铸造性能优良,但塑性较差、脆性高,不适合磨削,为此以下是拨叉需要加工的表面以及加工表面之间的位置要求:
1. 小头孔 以及与此孔相通的 的锥孔、 螺纹孔
2. 大头半圆孔
3. 拨叉底面、小头孔端面、大头半圆孔端面,大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm,小头孔上端面与其中心线的垂直度误差为0.05mm。
由上面分析可知,可以粗加工拨叉底面,然后以此作为粗基准采用专用夹具进行加工,并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度,并且此拨叉零件没有复杂的加工曲面,所以根据上述技术要求采用常规的加工工艺均可保证。




目录
目录 3
序言 3
一、零件的分析 4
零件的作用 4
零件的工艺分析 4
二 . 确定生产类型 4
三 .确定毛坯 4
四.工艺规程设计 5
(一)选择定位基准: 5
(二)制定工艺路线 5
(三)选择加工设备和工艺设备 5
(四)机械加工余量、工序尺寸及工时的确定 6
五、  夹具设计 9
(一)问题的提出 9
(二)夹具设计 9
3.定位误差分析 10

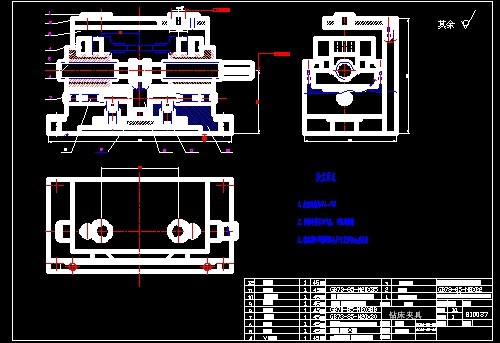

4钻床夹具的装配图见附图 10
参考文献: 10



参考文献:
  赵家奇编,机械制造工艺学课程设计指导书—2版.---北京:机械工业出版社,2000.10.
李云主编,机械制造及设备指导手册.-- 北京:机械工业出版社,1997.8
  孟少农主编,机械加工工艺手册.---2---北京:机械工业出版社,1991.9
