中央空调系统风管设计及水利计算
风管设计
（1） 对于一层的两个大厅的风管以及六层的新风管，均采用假定流速法计算风管，查《流体输配管网》的空调管道干管风速为6~14m/s，支管风速为2~8m/s。本设计中在满足风速不会过大的情况下，尽可能的不使用变径，这样也可以为实地施工带来很大的方便。参考《实用供热空调设计手册》表8.2-2，本设计中所有风管的尺寸设计大致如下：
当风量 G 4100 m3/h 时，风管尺寸为：800 200；
3400 G<4100 时，600 200；
1500 G<3400 时，500 200；
300 G<1500 时，400 200；
G 300 时，200 200；
对于放置在风机盘管回风口处的新风出风管则全部为120 120.
在具体施工时，可能某些管段的长度太小，没有必要做变径，此时可以将其设计为与前段管段或者是后段管段管径相同。
由于本设计中，各层中的风管设计较为简单，而且变径较少，所选的空气处理机组的余压完全能够提供空气所需的动力，故此，不对风管系统进行阻力计算。
（2）送风形式的选择
根据气流组织和空器分布器的要求和特点，对于商场部分选择圆形多层锥面型散流器；对于商场辅助空间、酒店和写字楼选择侧送风双层百叶送风口。
8.2 水利计算
8.2-1 各层楼的水管的管径选择计算及其阻力计算。
阻力损失包括沿程阻力损失和局部阻力损失。其计算方法如下：
沿程阻力损失为单位管长沿程阻力损失与水管长度之积：
=Pml
式中
Pm——单位管长沿程阻力损失，Pa/m；
L——水管长度，m。
单位管长沿程阻力损失，即管道比摩阻在《空气调节设计手册》表13-13中查得，管长由建筑条件图中获得。
设计中第一层的水系统管网管段编号及其水力计算如下：
一层供回水管道编号
一层供水管道水力计算表
管段 流量 管径 流速 比摩阻 管长 沿程阻力
L/s mm m/s Pa/m m Pa
1 0.33 25 1.0 700 5.4 6748
2 1.76 40 1.40 700 1.24 868
3 3.51 50 1.79 690 2 1380
4 3.9 50 1.99 870 3.15 2740.5
5 7.42 80 1.48 340 11.6 3944
6 1.88 40 1.50 320 2.54 812.8
7 7.61 80 1.51 350 2.39 836.5
8 1.76 40 1.40 700 1.24 868
9 9.36 80 1.86 470 1.61 756.7
10 9.55 80 1.90 500 4 2000
11 2.64 50 1.34 402 2.54 1021.08
12 9.81 80 1.95 590 1.64 967.6
13 1.01 80 0.20 620 7.61 4718.2
14 2.64 50 1.34 402 3.48 1398.96
15 1.76 40 1.40 700 1.99 1393
16 1.18 80 0.23 835 3.25 2713.75

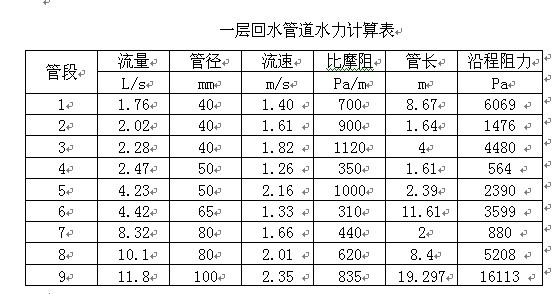

一层回水管道水力计算表
管段 流量 管径 流速 比摩阻 管长 沿程阻力
L/s mm m/s Pa/m m Pa
1 1.76 40 1.40 700 8.67 6069
2 2.02 40 1.61 900 1.64 1476
3 2.28 40 1.82 1120 4 4480
4 2.47 50 1.26 350 1.61 564
5 4.23 50 2.16 1000 2.39 2390
6 4.42 65 1.33 310 11.61 3599
7 8.32 80 1.66 440 2 880
8 10.1 80 2.01 620 8.4 5208
9 11.8 100 2.35 835 19.297 16113
一层的供回水总干管的流量为：L=6.8L/s；
六层的供回水总干管的流量为：L=8.6L/s
8.2-2 最不利环路水力计算
最不利环路的管段编号见上图：就是在一层的101房间
最不利环路水力计算见下表：
管段 流量 管径 流速 比摩阻 管长 沿程阻力
L/s mm m/s Pa/m m Pa
1 11.8 80 2.35 235 3.9 916.5
2 21.3 125 1.74 280 3.9 1092
3 30.8 150 1.74 224 3.9 873.6
4 41.3 150 2.34 395 1.5 592.5
5 41.2 150 2.33 395 1.5 592.5
6 30.8 150 1.74 224 3.9 873.6
7 21.3 125 1.74 280 3.9 1092
8 11.8 80 2.35 235 3.9 916.5
9 40878
合计 47827.2
最不利环路局部阻力计算见下表：
名称 个数 单个阻力 局部阻力
风冷热泵 1 60000 60000
风机盘管 1 10500 20500
阀门 12 800 9600
弯头 12 1500 18000
分流三通 12 180 2160
合流三通 8 900 7200
合计 117460
最不利环路的总阻力为：
名称 阻力
沿程阻力（Pa） 47827.2
局部阻力（Pa） 117460
总阻力（Pa） 165287.2
经校核：最近环路和最不利环路的不平衡率小于10%，故不存在垂直水力失调。
