乐山市某别墅中央空调系统设计
摘要: 在本设计中,根据工程的需要，对乐山市海尔中央空调进行设计。根据该住宅的特性采用多联机方案，设计的内容包括选取相关的设计参数，各空调房间的冷负荷估算，选取并布置室内机，布置冷媒、冷凝管，然后进行系统划分、系统计算，最后选择室外机等等一系列的内容。通过设计达到夏季供冷,冬季制热，提供舒适的生活环境的目的。多联机机组以压缩制冷剂为输送介质，采用一台压缩机带动多台室内机。东芝空调采用直流变速压缩机，通过调节制冷剂的流量以及进入室内机散热器的制冷剂流量，来满足不同负荷对热湿的要求。与其他冷媒型空调系统最主要的区别为：该系统压缩机采用变频调速进行控制，当系统处于低负荷时，通过变频控制器控制压缩机转速，使系统内冷媒循环流量得以改变。多联机组可以满足不同房间的需求，节能，舒适性好。
关键词: 多联机; 冷媒配管; 直流变速压缩机; 节能
Abstract:?in this paper,?according to the needs of the project,?carries on the design to the?Leshan city?Haier?central air conditioning.?According to thecharacteristics of the?residential?use?multi line?scheme,?design includes theselection of?relevant design parameters,?estimating the?cooling load?of the air-conditioned room,?selection?and?layout of?the indoor machine,?arrangement ofrefrigerant,?condensing tube,?then the?partition of the system,?system calculation,the final choice of?the outdoor?machine?and a series of?content.?Through the design?to?summer cooling,?heating in winter,?to provide a comfortable livingenvironment for the purpose of.?Multi line?unit?for compressing refrigerant?as thetransport medium,?using?a compressor?driven by?multiple indoor machines.?DCvariable speed compressor?Toshiba?air-conditioning?use,?by adjusting?the flow of refrigerant?and?enter.?coolant flow rate,?to meet the differentrequirements?of?heat and moisture?load.?And?other?refrigerant?type?the main difference?air-conditioning system:?the?system of the compressor adopts frequency conversion?speed?control,?when the system is in?low load,?the?invertercontroller to control the?compressor speed,?so that the refrigerant?circulation?flowsystem?can be changed.?Multiple units?can?meet the?needs of the different rooms,energy saving,?good comfort.
Keywords:?multi line;?refrigerant piping;?DC variable-speed compressor;?energy-saving
目录
1.毕业设计论文--------------------------------------------1
2.前言----------------------------------------------------1
3.第一章 中央空调系统简介
第一节 中央空调系统的概念---------------------------3
第二节 中央空调系统的种类及原理---------------------4
第三节 海尔中央空调系统的性能-----------------------5
第四节 中央空调系统的设计方法-----------------------6
第二章 工程概况-----------------------------------------7
第三章 负荷估算-----------------------------------------9
第四章 空调选型以及安装
第一节 室内、外机选型计算--------------------------13
第二节 室内外机的配比------------------------------14
第三节 室外机的选型与安装--------------------------15
第四节 冷媒配管的设计------------------------------16
第五节 冷媒配管的布置------------------------------16
第六节 冷凝水管的设计------------------------------16
第七节 分歧管的选型与安装--------------------------17
第八节 冷媒管安装要求------------------------------19
第五章 管道保温设计
第一节 保温材料的确定------------------------------20
第二节 管道的保温----------------------------------21
第六章 消声与减震
第一节 空调系统的消声------------------------------23
第二节 空调系统的减震------------------------------24
4.结 束 语-----------------------------------------------26
5.致 谢-----------------------------------------------27
6.参考文献-----------------------------------------------28
前言
随着人民生活水平、生活质量的提高，住房条件的改善，大面积多居室的单元室、复式住宅、别墅群、高档商住楼的大量建造，尤其是对居住装潢布置的要求及品位的提高，人们对空调的舒适性及空气品质的要求越来越高，空调器的用户也越来越多。传统房间空调器是将冷凝器与压缩机放置在室外，供冷和供热部分放置在室内，其所能控制的面积一般在30平方米以下；若一室一机长时间使用，不但会带来高昂的电费，而且会造成城市用电峰谷差值的过大和用电紧张；在面积较大的房间内还会发生发生室温不均匀的现象；同时室内机往往与室内装潢无法协调。针对上述缺点，结合中央空调的特点，将中央空调与房间空调器的优点相结合，就产生了家用中央空调系统，它可为100—160平方米的房间提供冷量。
一、什么是家用中央空调？
家用中央空调是商用空调的小型化，其工作原理及效果和功能与商用空调类似—即由一台主机制冷/制热，通过制冷剂管道连接多个室内机，将冷暖送到不同的区域，来实现室内温度调节的目的。
二、家用中央空调的特点
1、空气调节效果好，整体环境更舒适
2、装修效果好，档次高；一台室外机，建筑物外观整齐
3、隐蔽设计，远离噪声污染
4、分别控制，部分运转，节能更出色
5、性能更稳定，使用寿命长
6、控制智能化，操作便利
国外家用中央空调的研究开展较早，美国和日本早在20世纪七八十年代就开始大量的应用。由于国情不同，世界各国家用中央空调发展道路差异很大。美国主要普及风管系统，得益于充足的电力；日本走的是一条氟系统为主的发展道路，从窗式空调器到定速分体式空调器，在行定速分体式空调器到变频分体式空调器，直到现在的VRV系统，这是因为日本国土面积小而人口稠密，其住宅属于高密度住宅，建筑结构紧凑，一般层高较低，不适合布置需要占用较大空间的风管系统，同时日本国内资源匮乏，其能源消耗主要依赖进口，因此占家用耗能大头的家用空调的节能一直是日本业内追求的目标。VRV系统的节能正是氟系统研究的典范。据统计，美国拥有空调的家庭越72%，其中家用中央空调约占48%，窗式空调器、分体空调器约占24%，也就是说家用中央空调约占美国家庭空调的2/3。近年来，我国家用中央空调显示出良好的市场前景，开辟出一个家庭“设计、生产、配套、安装、服务”崭新模式，实现空调使用的“以人为本、个性发展”。家用中央空调作为一种新潮流正成为空调发展的热点，国内外很多厂商正大力开发和推广他们的机组。预计未来两三年，家用中央空调市场占有率将达到约8%。
20世纪90年代中后期，我国开始这方面的研究和开发，并有了成功的工程应用。后来，许多国内知名空调企业逐渐认识的这一市场的重要性，均加大力度进行相关产品的研制和生产。家用中央空调的出现，打破了我国空调市场分体机占主导，柜机、窗机争雄的固有格局，将与普通家用空调和商用中央空调争夺相关的市场。据估算，几年后，我国家用中央空调在家用市场的占有率达到15%-25%，具有广阔的市场空间。
我国城市建设的迅猛发展和房地产业持续升温，生活水准的不断提高，各房地产商也是抓住时机，在”买点”上大做文章，推出了适应不同消费层次的新品住宅，其中大面积、高品质的精品房相继出台。北京的一些著名房地产开发项目采用了家户式中央空调品;上海浦东一家空调经销商也反映，他们公司近来也接到越来越多的房地产商要求购买家庭中央空调电话。精品住宅的推出，将极大地激活房地产市场的需要，从而带动家用中央空调的需求。
可以预见，随着各大空调厂商的激烈竞争，个人创业的升温和各种精品住宅小区的增加，家用中央空调凭借其不可超越的优势，正在让一个利润广阔的消费市场慢慢浮出水面。
就目前市场来看，住宅业的迅速发展无疑给家用中央空调提供了广阔的发展前景。从房地产开发商的角度讲，在新建的中高档住宅中布置家用中央空调，不仅可以提高住宅的档次，而且其初投资在总成本中的比例并不高,一般占5~8%。
第一章 中央空调系统简介
第一节 中央空调系统的概念
VRV（Variable Refrigerant Volume）系统——变冷媒流量多联系统，即控制冷媒流通量并通过冷媒的直接蒸发或直接凝缩来实现制冷或制热的空调系统。VRV系统由室外机、室内机和冷媒配管三部分组成。一台室外机通过冷媒配管连接到多台室内机，根据室内机电脑板反馈的信号，控制其向内机输送的制冷剂流量和状态，从而实现不同空间的冷热输出要求。
VRV系统具有节能、舒适、运转平稳等诸多优点，而且各房间可独立调节，能满足不同房间不同空调负荷的需求。但该系统对管材材质、制造工艺、现场焊接等方面要求非常高，且其初投资比较高。其控制系统由厂家进行集成，因此无需进行后期开发，多数厂家更在其产品基础上推出了多种功能齐全的智能控制系统，用于大型楼宇的集中管理，相对传统中央空调，其集控的设计、施工、使用更加便利，功能也更人性化。
VRV虽然名为“变冷媒流量”，但其运行原理不仅止于对冷媒流量的控制。现今的VRV系统对输出容量的调节主要依赖于两方面：一是改变压缩机工作状态，从而调节制冷剂的温度和压力，以此为依据又可分为变频系统和数码涡旋系统二种；二是通过室内、外机处的电子膨胀阀调节，改变送入末端（室内机）的冷媒流量和状态，从而实现不同的末端输出。相对于传统冷水机组，该系统自成体系，基本无需后期的复杂设计，运行管理也极为便利，可算是空调中的“傻瓜机”。基于以上原理，该系统在应对大楼的加班运行时，灵活节能的特点尤其突出，因此在办公建筑中飞应用相当广泛。
一、选题简介、意义
现在国家的经济在快速的发展，大家的居住条件在不断改善，面积在扩大，大量的复式住宅和别墅在开发，介于家用空调和中央空调系统之间的空白点便显露出来了。
家用中央空调原理利用水系统换热，出风温度舒适，室内温度很均匀，不容易得空调病，水循环是自由控制在40%～70%之间，保护肌肤以及呵护系统，系统静音运行，分布均匀，舒适怡人。
家用中央空调全自动运行，相对于一般空调来说是可以节省30%的电，户型越大，和传统空调使用费用低，适合大户型住宅安装。
家用中央空调主机和末端是分离，一般主机是要放置在制定的区域内，和生活区一定要分开，有一定的距离，让噪音大大的降低。
家用中央空调使用寿命在15-20年之间，是一般空调一倍，于此同时出现故障几率会比传统空调小很多，如果能够定期合理对空调进行维护清洗，家用中央空调使用寿命会更加长久。
家用中央空调可根据家装设计方案而个性安装，大大提高我们生活质量体现主人家的品味 时尚追求。
二、课题综述（课题研究，主要研究的内容，要解决的问题，预期目标，研究步骤、方法及措施等）
（一）课题研究
无锡地区的经济发展非常的迅速，提高了人们的生活水平，人们的购买力也与日俱增，带动了房地产公司的发展，各种洋楼、别墅、小区在无锡拔地而起。人们对自己的住宅也要求越来越高，舒适清新还要节能环保。家用中央空调在无锡市民的选择里逐渐成为主导地位，为给客户们一个更舒适满意的居住环境，家用空调会根据客户的生活习惯、客户户型等选择更合理的方案。这就要求我们在设计家装的时候要考虑这些因素，让业主拥有节能、舒适、高品质的生活。
（二）研究的内容，要解决的问题
1、根据给定建筑，完成以下内容：
① 针对给定建筑配置方案，计算房间负荷，选型机器；

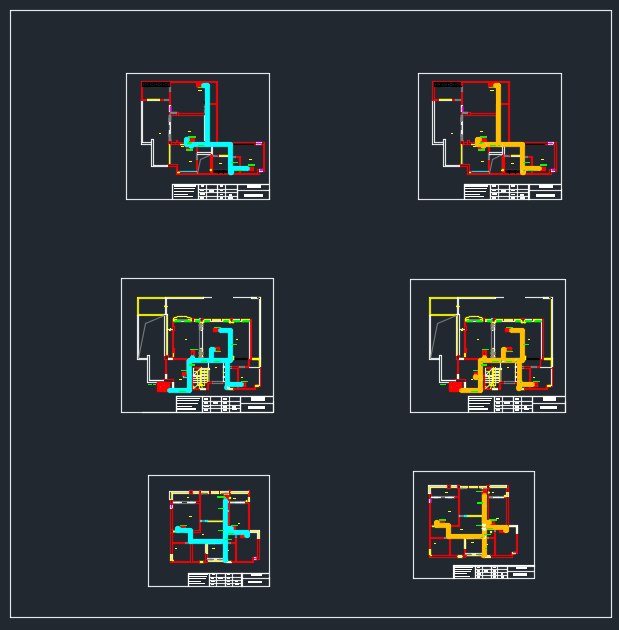

② 方案确定后，根据图纸进行冷媒管、冷凝管的布置；
③ 制图。
（三）预期目标
1.培养独立查阅资料、发现问题、分析问题、解决问题的能力；
2.了解国内中央空调系统发展现状及发展方向；
3.了解中央空调系统的结构、布置方法，熟悉中央空调系统设计思路、掌握中央空调系统设计计算方法，并能结合所学的专业知识进行全面的综合应用；
4.熟练应用CAD绘制中央空调系统及相应部件。
（四）研究步骤、方法和措施
首先收集资料。针对给定建筑确定空调方案，了解类似工程运行情况，并熟悉规范图纸。对该户型进行负荷计算，选择相应的机器，进行方案配置；其次安装空调位置，进行管路设计，选择合理的布置走向。查阅相关资料检查是否合理，绘制图纸。最后整理资料。
三、设计（论文）体系、结构（大纲）
1．设计任务书
2．摘要
3．前言
4．中央空调系统简介
4.1中央空调系统的概念
4.2中央空调系统的种类及原理
4.3中央空调系统的设计方法
4.4海尔中央空调系统的设计方法
5. 工程概况
6. 空调系统设计方案
7. 负荷计算
7.1空调房间冷负荷计算
7.2空调房间冷负荷计算汇总
8. 机器选型与布置
8.1室外机选型与布置
8.2管道选型
8.3冷媒管的安装要求
9. 管道保温设计
10. 配管及消声减震
11. 结束语
12. 致谢
13. 参考文献
参考文献
[1] 电子工业部第十设计研究院.空气调节设计手册[M].北京:中国建筑工业出版社,2003.32--43
[2] 中央空调常用数据速查手册,何青,机械工业出版社,2005.17--21
[3] 朱蓓丽.环境工程概论[M].北京:科学出版社,2003.21--36
[4] 徐伟,郎四维.地源热泵技术指南[M].北京:中国建筑工业出版社,2001.43--62
[5] 杨昌智,刘光大，李念平编．暖通空调工程设计方法与系统分析．北京：中国建筑工业出版社，2001，7
[6] 寿炜炜.姚国琦主编.《户式中央空调系统设计与工程实例》.机械工业出版社,2004.26--33
[7] 徐勇主编.《通风与空气调节工程》[M].机械工业出版社,2007.65--75
[8]郑爱平编著.空气调节工程.北京：科学出版社，2002
[9]韦节廷主编.空气调节工程.北京：中国电力出版社，2009
[10]孙一坚编.工业通风.北京：中国建筑工业出版社,2004
[11] 《采暧通风及空气调节设计规范》（ GBJI19-87）
[12] 陆耀庆.实用供热空调设计手册.北京：中国建筑工业出版社,2004
