无锡市龙湖滟澜山别墅中央空调系统设计
摘要：随着我国人民生活水平的不断提高，购买力增强，近年来修建了不少别墅，并且向多元化方向发展，建筑规模越来越大。装饰豪华、营销全面、多维服务，集贸楼、娱乐、居住、办公等高级商城也层出不穷。
现在，用户对居住的室内空气的温度、湿度、洁净度和新鲜空气量等都有比较重视。由于能源的紧缺，节能问题越来越引起人们的重视。因此迫切需要为别墅安装配置节能、健康、舒适的中央空调系统来满足人们对高生活水平的追求。
中央空调系统以其节能、环保、高效的突出优点受到人们的青睐，具有广阔的应用前景。该别墅空调系统的室内部分采用风机盘管加独立新风系统，新风处理到室内等焓线状态，过渡季节只供新风。夏季制冷机制运行，实现制冷调节。冬季冷机配合热源共同使用，可以实现冬季采暖。本论文从中央空调的工作原理详细地进行了中央空调系统设计和特点分析，并与普通空调系统进行了经济上和技术上的比较。
关键字:能源 中央空调 设计 新风

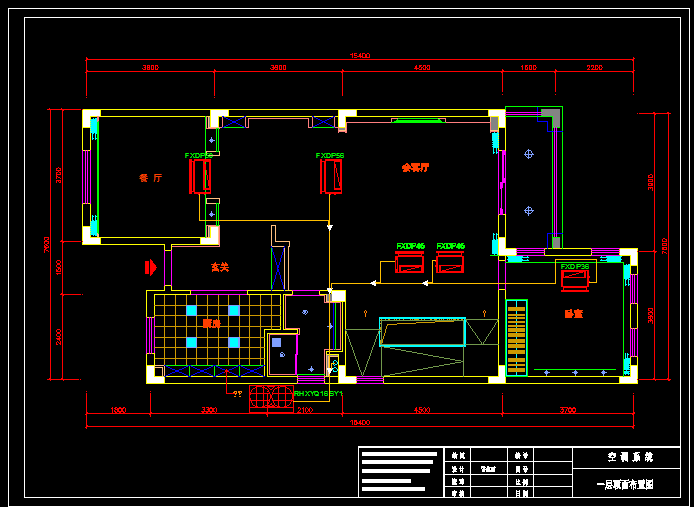

1设计资料
1.1设计题目
无锡市龙湖滟澜山别墅中央空调系统设计
1.2无锡地区气象参数
北纬 31.16 东经 121.43
夏季参数
夏季大气压 100530 pa
空调室外干球温度 34.00ºC
通风室外干球温度 32.00ºC
空调室外湿球温度 28.20 ºC
空调室外日平均温度 30.40 ºC
室外平均风速 3.20m/s
冬季参数
冬季大气压 102510.00pa
冬季室外供暖计算干球温度 -2.00 ºC
冬季通风计算温度 3.00 ºC
冬季室外空调计算干球温度 -4.00 ºC
空调相对湿度 0.75
室外平均风速 3.10m/s
最多风向平均风速 3.80 m/s
地表面温度
地表面平均温度 17.00 ºC
地表面最冷月平均温度 4.10 ºC
地表面最热月平均温度 30.40 ºC
设计参数
夏季设计温度 25 ºC 相对湿度60%;
冬季设计温度（采暖热负荷）20 ºC 相对湿度60%
1.3室内空气设计参数
表1-1设计参数表
房间功能 夏季 冬季 新风量 噪声级 温度/0C 相对湿度/% 温度/0C 相对湿度/% /m3/ H /dBA
客房 24~28 60~70 18~23 ≥40 15 ≤40
餐厅 24~26 55~65 18~20 ≥40 15 ≤45
休闲区 24~28 50~60 20~21 ≥40 12 ≤48
会客厅 25-28 55~60 18 ≥40 20 ≤50
走道 26~29 60~70 20~23 ≥40 10 ≤45
1.4 土建资料
1.4.1 总建筑面积
该别墅总建筑面积约为450㎡，空调面积为235㎡。
1.4.2 地理位置 北纬 31.16 东经 121.43
共4层，地下室层高-3.0m，一层层高3.3 m,二层层高3.3，三层层高3.3m。
1.4.3 别墅的基本特点
⑴外墙结构及参数：
墙体，Ⅰ型墙，壁厚240mm
κ=1.69kcal/(m²·h·℃)=1.97 W/(m²·k)
目 录
1 设计资料 1
1.1设计题目 1
1.2无锡地区气象参数 1
1.3室内空气设计参数 1
1.4 土建资料 2
1.4.1 总建筑面积 2
1.4.2 地理位置 2
1.4.3 别墅的基本特点 4
2 空调房间的冷湿负荷计算 5
2.1 冷负荷计算方法——冷负荷系数法 5
2.1.1 外墙和屋面瞬变传热引起的冷负荷 5
2.1.2 外窗玻璃瞬变传热引起的冷负荷 5
2.1.3 透过玻璃窗进入的日射得热引起的冷负荷 5
2.1.4 照明散热引起的冷负荷 6
2.1.5 人体散热引起的冷负荷 6
2.1.6 设备引起的冷负荷 7
2.1.7 内围护结构引起的冷负荷 7
2.2 热负荷计算说明 8
2.2.1 通过围护结构的基本耗热量计算 8
2.2.2 附加耗热量计算公式 9
2.2.3 通过门窗隙缝的冷风渗透耗热量计算公式 9
2.2. 4 外门开启冲入冷风耗热量计算公式 9
2.3 空调湿负荷 10
2.3. 1 人体散湿引起的湿负荷 10
2.3. 2 其他湿源散湿量 11
3 空调系统方案的确定 12
3.1 空调系统的分类 12
3.2 空调系统设计的基本原则 13
3.3 空调系统方案的比较 13
3.3.1 全空气系统 13
3.3.2风机盘管加新风系统 14
3.4 空调制冷方案的确定 14
3.5 送风方式的确定 15
4 空气处理过程计算及设备选型 17
4.1 空气处理方案 17
4.1.1 确定新风处理状态 17
4.1.2 送风量的计算 17
4.1.3 选择风机盘管机组 18
4.1.4 风机盘管处理过程的校核计 18
4.2 设备选型 18
4.2.1 风机盘管选型 18
4.2.2主机选型 19
4.2.3 新风机选型 20
5 空调风系统的设计计算 22
5.1 送风口和回风口的型式 22
5.1.1 送风口 22
5.1.2 回风口 22
5.2 风管设计及计算 22
5.2.1 风管设计规范 22
5.2.2 风道管径的确定 23
6 辅助设备选型 28
6.1冷媒配管的设计 28
6.1.1 冷媒配管尺寸的设计 28
6.2冷凝水管的设计 28
6.3水泵的选择 28
6.4 膨胀水箱的选择 29
总结 30
致谢 31
参考文献 32
附表1 34
附表2 35
参考文献
1 陆耀庆.实用供热空调设计手册[M].北京：中国建筑工业出版社,2004
2 王子介.低温辐射供暖与辐射供冷[M].北京：机械工业出版社,2004
3 卜一德.地板采暖与分户热计量技术[M].北京：中国建筑工业出版社,2003
4 赵荣义,范存养,薛殿华,钱以明.空气调节[M].北京：中国建筑工业出版社, 2003
5 贺平,孙刚.供热工程[M].北京：中国建筑工业出版社,2004
6 江苏省制冷学会空调热泵专业委员会.江苏省暖通空调制冷2003年学术交流年论文资料集,2003
7 电子工业部第十设计研究院.空气调节设计手册[M].北京：中国建筑工业出版社,2003
8 朱蓓丽.环境工程概论[M].北京：科学出版社,2003
9 孙一坚.工业通风[M].北京：中国建筑工业出版社,2004
10 蔡增基,龙天渝.流体力学泵与风机[M].北京：中国建筑工业出版社,2003
11 Bjame W.Olesen,Eric Michel. Heat Exchange Coefficient Between Floor Surface and Space by Floor Cooling-Theory or a Question of Defintion.ASHRAE Transaction:Symposia DA-00-8-2
12 陆亚俊,马最良,姚扬.空调工程中的制冷技术[M].哈尔滨：哈尔滨工程大学出版社,2002
13 徐伟,郎四维.地源热泵技术指南[M].北京：中国建筑工业出版社,2001
14 王子介.地板供暖及其发展动向[J].暖通空调,1999（6）
15 http://www.china hvac.com
16 http://www.163.com/——土木在线
17 中华人民共和国行业标准.地面辐射供暖技术规程.北京：中国建筑工业出版社,2004
18 陆耀庆主编，实用供热设计手册，中国建筑工业出版社，1993
19 刘国钧，陈绍业，王凤亥．图书馆目录．第1版．北京：高等教育出版社，1957
20 Borko H，Bernier C L. Indexing concepts and methods．NewYork: Academic Pr，1978
