组态PLC控制的交通灯系统设计
摘要：随着现代社会的发展与人口的日益增剧，交通问题也成了一个重要问题。交通灯正是协调人、车、路的重要工具。交通灯的出现，使交通得到了管制，疏导了交通流量，减少了交通事故。让人们在安全上等到保证，同时在交通灯系统的协调下避免了拥堵、节约了时间。然而过去的交通灯是通过数字电路来实现的，稳定性与抗干扰能力都比较差，所以必须寻找到一种新型的控制方式取而代之。
可编程序控制器（PLC）， 它是 “专为在工业环境下应用而设计” 的计算机。具有体型较小、编程简单、维护方便、价格便宜等优点。它能完成定时、顺序控制、逻辑运算、算术操作和计数，还具有“数字量或模拟量的输入输出控制” 等能力。而且随着科技的越来越发达，可编程控制器的发展前景可谓是相当广阔。
组态技术，是当前行业用于监控的一种新兴技术。 这是计算机控制技术发展的结果。在这里以交通信号灯的控制系统为例，采用组态实现监控，并连接PLC编程进行调整。这样就可以根据交通信号灯的变化与软件的仿真，完成交通灯控制系统的监控。该系统较为稳定，也可以减少人力，并且节约了资源。
关键字：交通灯系统；组态技术；PLC程序；仿真
Configure PLC Controlled Traffic Light System
Abstract: With the development of modern society and the increasing population, the traffic problem has become an important problem. Traffic lights are important tools for coordinators, cars and roads. The emergence of traffic lights has brought traffic under control, diverted traffic flow and reduced traffic accidents. Let people wait for the guarantee on safety, and at the same time avoid congestion and save time under the coordination of traffic light system. However, the traffic lights in the past were realized by digital circuits, which had poor stability and anti-interference ability. Therefore, a new control method must be found to replace them.
Programmable Logic Controller (PLC) is a computer " specially designed for application in industrial environment". It has the advantages of small size, simple programming, convenient maintenance, low price, etc. It can complete timing, sequence control, logic operation, arithmetic operation and counting, and also has the capability of " input and output control of digital quantity or analog quantity". Moreover, with the development of science and technology, the development prospect of programmable controller is quite broad.
Configuration technology is an emerging technology for monitoring in the current industry. This is the result of the development of computer control technology. Taking the control system of traffic signal lamp as an example, the configuration is adopted to realize monitoring, and PLC programming is connected for adjustment. In this way, the traffic light control system can be monitored according to the changes of traffic lights and the simulation of software. The system is relatively stable, can also reduce manpower and save resources.
Key words: traffic light system; Configuration technology; PLC program; Simulation
一、绪论
1.1引言
现代社会，交通是否便捷也成了判断一个地区经济发展状况的一个重要准则。十字路口交通信号灯也正是规范行人、车子有秩序通过的主要准则。 所以在城市中，如何避免交通拥堵，提高交通系统的稳定性，也是交通部门技术人员需要考虑的问题。
因此，本设计采用三菱PLC中的FX2N系列与组态MCGS实现交通灯控制系统的监视。 是工作人员不需要到达现场就可以有效的监视十字路口交通灯的运行、在不同时候根据 不同的车流量可以调整各个路口交通灯参数、在需要时候查看交通历史记录。从而提高交通管理效率，使交通拥堵得以减少。 让人们在交通上节约了时间。
1.2课题的背景
交通系统是一个根据时间的不同与流量的差异随时可以发生变化的一个复杂系统。
在十八世纪末，英国内阁的许多领导在伦敦的一座大厦开会，正在这时大厦；楼下的马路上出现了马车撞人的事件。这件事影响了当时多位领导人的心。他们开始寻找解决这钟情况的方法。与此同时，在英国的某座城市里，女性通过不同颜色的衣着服装，用来辨别自己的身份不同。例如，红色的衣服表示已经结婚，绿色的衣服表示还未结婚。在得到这个信息后人们受到的启示。因此伦敦大厦的街道上在1868年12月10日，出现了世界上的第一座交通灯。这座交通信号灯的设计、制造者是英国设计师德哈特。蓝、绿、红是这座交通灯的颜色。灯柱高达七米。 不幸的由于中心是煤气灯罩，造成了一名正在执勤的警察死亡。至此，交通灯又短暂的离开了我们的世界。
随着经济的不断发展，交通指挥也变得越困难，这时候交通信号灯又重新出世。 在1918年安装在纽约的一座高塔上，那时的已经不再是煤气灯罩，而是变成了电气信号灯，也是如此使城市交通得已改善。
黄色信号灯是后来中国的胡汝鼎所创造的。在当时他抱着用科技去拯救国家的理想去美国学习，在伟大的发明家爱迪生公司里工作。在一次过马路口等红绿灯时，当红灯消失，他刚要通过马路时，一辆轿车飞驰而过，使他受惊。在回去住宿的地方之后，他就在深思，最终体悟到用一个黄灯加在红、绿灯之间，以此来提示行人与车辆。 他的这个想法很快就得到许多机构的认可。 于是红黄绿三种颜色的交通灯以一种新的形式遍及了全世界交通领域。
目录
组态PLC控制的交通灯系统 2
Configure PLC Controlled Traffic Light System 2
一、绪论 3
1.1引言 3
1.2课题的背景 3
1.3课题研究的目的意义 5
二、PLC的介绍 6
2.1 PLC的产生 6
2.2 PLC的基本组成 6
2.3 PLC的基本原理 9
2.4 PLC的特点 10
2.5 三菱PLC的FX2N系列 11
三、应用PLC设计交通灯控制系统 13
3.1 交通灯系统控制要求 13
3.2时序逻辑图 15
3.3 I/O分配表 16
3.4硬件接线图 17
四、交通灯的MCGS控制画面 18

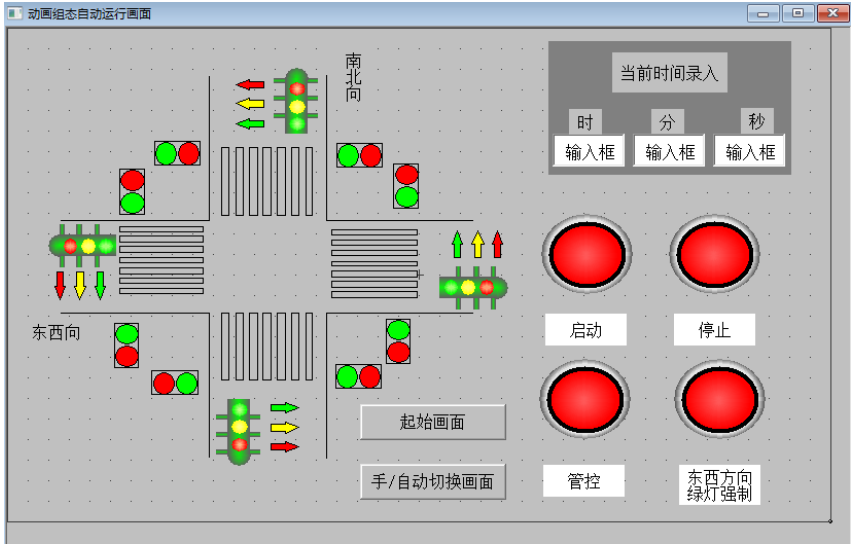

4.1设计监控页面与动画连接 18
4.2定义数据变量 23
4.3连接PLC程序 27
五、交通灯触摸屏调试 29
六、总结 30
致 谢 31
参考文献 32
附 录 33
参考文献
[1]周丽芳等. 三菱PLC从入门到精通 第二版[M]. 北京:人民邮电出版社,2018
[2]蒋思中, 刘东海, 白雪等. PLC控制系统设计、编程与调试:三菱[M]. 北京:北京理工大学出版社,2018
[3]肖雪耀. 三菱PLC快速入门及应用实例[M]. 北京:化学工业出版社,2017
[4]刘祖其, 刘海, 康桂花等. 电气控制与PLC及应用:三菱FX系列[M]. 北京:电子工业出版社,2016
[5]李响初，梁志辅. 三菱PLC、变频器与触摸屏综合应用技术[M]. 北京:机械工业出版社,2016
[6]姚福来, 孙鹤旭等. 组态软件及触摸屏综合应用技术速成[M]. 北京:电子工业出版社,2011.06
[7]李江全等. 组态软件MCGS从入门到监控应用35例[M]. 北京:电子工业出版社,2015
[8]张力展, 鲁韶华等. 组态软件应用技术[M]. 北京:机械工业出版社,2017
[9]李丽, 骆小媛等. PLC应用基础与实训:三菱FX系列[M]. 北京:北京希望电子出版社,2017
[10]周旋. 基于PLC步进编程的交通灯控制设计[J]. 电子技术与软件工程, 2017(9):124-124.
[11]潘新禄. 十字路口交通灯plc控制的设计[J]. 大众科技, 2012(6):13-14.
[12]呼小亮, 杜贵府, 王雁. 基于PLC的交通灯的设计[J]. 工业设计, 2011(4):101.
[13]薛俐清. 基于S7-200PLC交通灯控制系统的设计[J]. 电子世界, 2013(20):131-131.
[14]刘建华,张静之,文娟,朱世华等.三菱FX2N系列PLC应用技术[M]. 北京:机械工业出版社,2018
[15]尹智龙, 九江职业大学, 尹智龙, et al. 基于MCGS上位组态的交通灯PLC最优控制设计[J]. 科技广场, 2017.
