基于西门子S7-1200PLC的电热炉温度控制系统设计

基于西门子S7-1200PLC的电热炉温度控制系统设计

摘要：本文主要探讨了基于PLC的电热炉温度控制系统的设计与实现。该系统通过采用先进的PLC技术，实现对电热炉温度的精确、高效控制，以满足工业生产中的实际需求。

本文介绍了电热炉温度控制的重要性及其在工业生产中的应用背景。随着工业技术的不断发展，对电热炉温度控制的要求也越来越高，传统的温度控制方法已无法满足现代工业生产的需求。因此，开发一种基于PLC的电热炉温度控制系统具有重要的现实意义和应用价值。

本文详细阐述了基于PLC的电热炉温度控制系统的设计方案。该系统主要由PLC控制器、温度传感器、执行机构等部分组成。PLC控制器作为系统的核心，负责接收温度传感器的信号，并根据预设的温度控制策略，通过执行机构对电热炉进行加热或降温操作，从而实现对电热炉温度的精确控制。

在系统设计过程中，本文依托博图软件，通过编写PLC程序实现温度控制，采用了先进的控制算法和优化技术，以提高系统的控制精度和响应速度。实验结果表明，该系统具有响应速度快、控制精度高、稳定性好等优点，能够满足工业生产中对电热炉温度控制的要求。

关键词：PLC；温度控制；

The Design of an Electric Heating Furnace Temperature Control System Based on PLC

Abstract: This article mainly discusses the design and implementation of an electric heating furnace temperature control system based on PLC. By adopting advanced PLC technology, the system achieves precise and efficient control of the electric heating furnace temperature to meet the actual needs of industrial production.

This article introduces the importance of temperature control for electric heating furnaces and their application background in industrial production. With the continuous development of industrial technology, the requirements for temperature control of electric heating furnaces have become increasingly stringent, and traditional temperature control methods have been unable to meet the needs of modern industrial production. Therefore, the development of an electric heating furnace temperature control system based on PLC has important practical significance and application value.

This article elaborates on the design scheme of the electric heating furnace temperature control system based on PLC. The system mainly consists of a PLC controller, temperature sensors, actuators, and other components. As the core of the system, the PLC controller is responsible for receiving signals from the temperature sensors and, based on preset temperature control strategies, controlling the heating or cooling operations of the electric heating furnace through the actuators, thus achieving precise control of the temperature of the electric heating furnace.

During the system design process, this article relies on the Botu software to achieve temperature control by writing PLC programs, adopting advanced control algorithms and optimization techniques to improve the system's control accuracy and response speed. Experimental results show that the system has the advantages of fast response speed, high control accuracy, good stability, and can meet the requirements of temperature control for electric heating furnaces in industrial production.

Keywords: PLC; Temperature control;

目录

第一章 引言 1

1.1课题来源及研究意义 1

1.2国内外电热炉温度控制系统研究与应用概况 2

1.2.1国外电热炉温度控制系统发展与现状 2

1.2.2国内电热炉温度控制系统发展与现状 2

1.3本课题的主要研究内容 3

第二章 基于PLC的电热炉温度控制系统总体结构 5

2.1电热炉温度控制系统概述 5

2.2控制系统的组成 5

2.3基于PLC的电热炉温度控制系统应用分析 7

第三章 基于PLC的电热炉温度控制系统硬件选型 9

3.1编程语言简介 9

3.2硬件选型 10

第四章 基于PLC的电热炉温度控制系统程序设计 13

4.1组态分布式I/O 13

4.2 PLC程序设计 14

4.3触摸屏设计 17

第五章 基于PLC的电热炉温度控制系统的仿真测试 18

5.1实验结果分析 18

5.2存在的问题与改进措施 19

结论 21

致谢 23

参考文献 24

附录 25

第一章 引言

1.1课题来源及研究意义

随着现代工业的迅猛进步，对生产过程中的温度控制要求日益严苛。温度，作为影响产品质量和生产效率的关键因素，其控制的精确性和效率性显得尤为重要。电热炉，作为工业生产中不可或缺的重要设备，其温度控制技术的提升直接关系到整个生产过程的稳定性和经济效益。因此，设计一套能够精确、高效控制电热炉温度的系统，成为了当前工业领域急需解决的重要问题，也是本课题得以确立的主要来源。

在解决这一问题的过程中，PLC可编程逻辑控制器以其独特的优势脱颖而出。作为一种先进的工业自动化控制设备，PLC具有强大的通用性、便捷的操作性、广泛的适应性以及高可靠性和强大的抗干扰能力。这些特点使得PLC在工业自动化控制领域，特别是顺序控制中，具有无可替代的地位。将PLC技术应用于电热炉温度控制系统中，不仅能够显著提升系统的控制精度和效率，还能有效增强系统的稳定性和可靠性，为工业生产的顺利进行提供有力保障。

此外，随着全球对环境保护和可持续发展的日益关注，节能减排、绿色生产等理念逐渐深入人心。在这样的背景下，如何降低电热炉的能耗、提高能源利用效率，成为了工业界关注的焦点。通过设计基于PLC的电热炉温度控制系统，我们可以实现对电热炉的精确控制，有效降低能耗，提高生产效率，从而符合当前工业发展的趋势和需求，为工业生产的可持续发展贡献力量。

综上所述，基于PLC的电热炉温度控制系统设计这一课题的提出，主要源于工业生产对温度控制的高要求、PLC技术的显著优势以及节能减排、绿色生产的时代理念。通过深入研究和实践这一课题，我们可以推动电热炉温度控制技术的创新与发展，为工业生产的进步和可持续发展提供有力支持。同时，这也将有助于提升我国工业领域的整体竞争力，推动工业转型升级，实现经济社会的可持续发展[2]。

1.2国内外电热炉温度控制系统研究与应用概况

1.2.1国外电热炉温度控制系统研究与应用概况

国外在电热炉温度控制系统方面的研究与应用已经取得了显著的进展。电热炉作为一种重要的工业设备，其温度控制对于保证产品质量和提高生产效率至关重要。因此，国外的研究者和企业一直致力于开发先进的电热炉温度控制系统。

在控制算法方面，国外研究者对PID控制、模糊控制、神经网络控制等算法进行了深入研究和应用。PID控制算法以其简单、可靠的特点在工业过程控制中占据主导地位，被广泛应用于电热炉的温度控制中。模糊控制算法能够根据实际情况自动调整参数，处理非线性问题，因此在电热炉温度控制中也得到了广泛应用。神经网络控制算法则通过学习实际数据来预测和控制电热炉的状态，具有高精度、快速响应等优点，也在一些先进的电热炉控制系统中得到了应用[3]。

此外，国外还注重传感器技术的研究和应用。传感器是电热炉温度控制的基础，其选择和布置直接影响到控制系统的性能。国外研究者开发出了各种高精度的传感器，如红外线温度传感器、接触式热电偶传感器等，用于实时监测电热炉的温度变化，为控制系统提供准确的数据支持。

在模拟仿真方面，国外研究者通过建立电热炉温度控制系统的数学模型，模拟实际运行情况，评估不同控制策略的性能和稳定性。这种研究方法有助于在实际应用前对控制系统进行优化和改进，提高其控制效果和可靠性。

总的来说，国外在电热炉温度控制系统方面的研究与应用已经相当成熟，不仅关注控制算法和传感器技术的创新，还注重模拟仿真技术的应用，以推动电热炉温度控制技术的不断发展和进步。这些研究成果为国内的电热炉温度控制系统设计提供了宝贵的经验和借鉴

1.2.2国内电热炉温度控制系统研究与应用概况

国内在电热炉温度控制系统方面的研究与应用也取得了显著的进展。随着工业技术的不断发展，电热炉作为重要的工业设备，其温度控制技术的提升对于提高产品质量和生产效率具有重要意义。

在控制系统设计方面，国内研究者致力于开发基于先进控制算法的电热炉温度控制系统。传统的电热炉温度控制系统大多采用简单的温度仪表监视和人工调节的方式，这种方式存在控制精度差、控制速度慢、能耗高等问题。因此，研究者开始探索应用现代控制算法，如模糊控制、神经网络控制等，来提高电热炉温度控制系统的性能和稳定性[4]。

同时，国内也注重传感器技术的研发和应用。传感器是电热炉温度控制系统的关键组成部分，其性能直接影响到控制系统的准确性和可靠性。国内研究者通过研发新型传感器，提高传感器的测量精度和响应速度，为电热炉温度控制系统提供更为准确的数据支持。

此外，国内还积极开展电热炉温度控制系统的实验研究和应用验证。通过搭建实验平台，模拟实际工作环境，对电热炉温度控制系统进行性能测试和优化。这些实验研究和应用验证为电热炉温度控制系统的实际应用提供了有力的支持。

在应用领域方面，电热炉温度控制系统在钢铁、电力、化工等行业得到了广泛的应用。例如，在钢铁制造过程中，炉温控制系统能够实现对高炉、炼钢炉等大型设备的精确温度控制，提高钢材的质量和产量。在电力行业，炉温控制系统应用于燃煤发电厂的锅炉系统中，通过对煤粉喷洒和风压等参数的控制，保证锅炉的燃烧稳定，提高燃烧效率[9]。

综上所述，国内在电热炉温度控制系统方面的研究与应用已经取得了显著进展，通过采用先进的控制算法、研发新型传感器以及开展实验研究和应用验证等方式，不断推动电热炉温度控制技术的发展和应用水平的提升。然而，与国际先进水平相比，国内在某些领域和技术上可能仍存在一定差距，未来仍需进一步加强研究和创新，以满足工业生产的更高需求。

1.3本课题的主要研究内容

基于PLC的电热炉温度控制系统的主要研究内容涵盖以下几个方面：

1.PLC控制系统的设计与实现：研究如何设计并实现一个基于PLC的电热炉温度控制系统。这包括确定PLC的型号、配置以及输入输出接口等，以确保其能够满足电热炉温度控制的需求。同时，还需要研究如何将PLC与电热炉的传感器、执行机构等进行有效连接，以实现数据的实时采集和控制指令的准确执行[1～2]。

2.温度控制算法的研究与优化：针对电热炉温度控制的特点，研究并优化适合PLC实现的温度控制算法。通过算法的优化，提高电热炉温度控制的精度和稳定性，同时减少能耗和提高生产效率。

3.传感器与执行机构的选择与配置：研究如何选择和配置适合电热炉温度控制系统的传感器和执行机构。传感器负责实时监测电热炉的温度变化，为PLC提供准确的数据支持；执行机构则根据PLC的控制指令对电热炉进行加热或降温操作。因此，选择合适的传感器和执行机构对于保证控制系统的性能至关重要。

4.系统测试与性能评估：在完成控制系统的设计与实现后，进行系统的测试和性能评估。通过搭建实验平台，模拟实际工作环境，对控制系统的控制精度、稳定性、响应速度等进行测试和分析。同时，还需要对系统的能耗和生产效率进行评估，以验证其在实际应用中的效果[5]。

5.系统优化与改进：根据测试结果和性能评估，对控制系统进行优化和改进。这包括调整控制算法参数、优化传感器和执行机构的配置、提高系统的抗干扰能力等。通过不断优化和改进，使基于PLC的电热炉温度控制系统更加完善、高效和稳定。

综上所述，基于PLC的电热炉温度控制系统的研究内容涵盖了控制系统设计、控制算法优化、传感器与执行机构选择配置、系统测试与性能评估以及系统优化与改进等多个方面。通过深入研究和实践，可以开发出高效、稳定、可靠的电热炉温度控制系统，为工业生产提供有力的技术支持。

第二章 基于PLC的电热炉温度控制系统总体结构

2.1电热炉温度控制系统概述

电热炉温度控制系统是一个关键的工业系统，主要用于对电热炉内部的温度进行精确控制，以满足各种工业应用的需求。该系统通常由多个关键组件组成，包括温度传感器、控制器和执行机构等。

温度传感器负责实时监测电热炉内部的温度变化，并将这些温度信号转换为电信号，然后传递给控制器。控制器接收到这些信号后，会根据预设的温度值和实际温度值的差异，计算出所需的控制指令[10]。

执行机构，如加热元件或调节阀等，根据控制器的指令，对电热炉进行加热或降温操作，以实现温度的精确控制。在这个过程中，控制器会不断地根据温度传感器的反馈信号，调整执行机构的动作，以达到预设的温度目标[6]。

电热炉温度控制系统的设计需要考虑多种因素，包括控制精度、响应速度、稳定性、能耗以及安全性等。为了提高系统的性能，通常会采用先进的控制算法，如PID控制、模糊控制或神经网络控制等。这些算法可以根据电热炉的实际工作情况，自动调整控制参数，以提高控制精度和稳定性。

此外，随着科技的发展，电热炉温度控制系统也在不断地进行改进和创新。例如，利用物联网技术，可以实现远程监控和控制电热炉的温度，提高生产效率和便利性。同时，通过引入智能算法和机器学习技术，可以进一步优化控制策略，提高系统的自适应能力和鲁棒性。

总的来说，电热炉温度控制系统是一个复杂而重要的工业系统，其性能直接影响到电热炉的工作效率和产品质量。因此，研究和开发高效、稳定、可靠的温度控制系统对于提高工业生产的效率和质量具有重要意义。

2.2控制系统的组成

电热炉温度控制系统是一套复杂而精密的装置，主要由以下几个关键组件协同工作构成其完整的功能体系：

首先，温度传感器是这套系统的“感知器官”，它如同一个敏锐的侦探，时刻监测着电热炉内部的温度变化。通过精确测量并将温度信息转换为电信号，它为整个控制系统提供了宝贵的实时数据支持。这些数据是后续控制算法得以精确运算的基础，确保系统能够作出及时而准确的响应。

接下来，控制器作为系统的“大脑”，扮演着至关重要的角色。它接收来自温度传感器的电信号，并与预设的温度目标值进行比较。根据两者之间的差异，控制器会运用先进的控制算法，如PID控制、模糊控制等，计算出恰当的控制指令。这些指令旨在使电热炉的温度逐渐趋近于目标值，实现精确的温度控制。

执行机构则是系统的“执行者”，它根据控制器的指令对电热炉进行加热或降温操作。通过调节电热元件的功率、改变通风量等手段，执行机构能够精确调节电热炉的温度，确保其稳定在设定的范围内[8]。

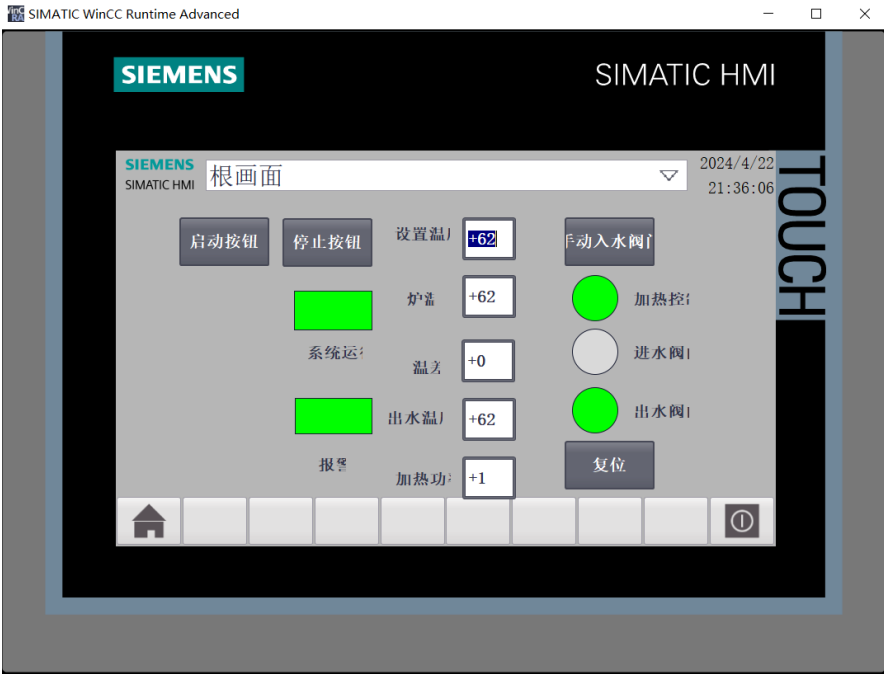

此外，人机界面作为系统的“交互窗口”，为操作人员提供了便捷的操作体验。通过这一界面，操作人员可以轻松地设定温度目标值、查看实时温度数据以及监控系统的运行状态。这种人性化的设计使得操作人员能够更加方便地管理和控制电热炉温度控制系统。

除了以上核心组件外，根据具体的系统设计和应用需求，电热炉温度控制系统还可能包括一些辅助组件。例如，电源模块为整个系统提供稳定的电力供应，确保各个组件能够正常工作；通信模块则负责与其他系统进行数据交换和通信，实现信息的共享和协同工作。

这些组件相互协作、共同配合，使得电热炉温度控制系统能够实时感知温度变化，并通过精确的控制算法和执行机构实现对电热炉温度的精确控制。这种控制系统的应用不仅提高了工业生产的效率和质量，还为企业的可持续发展提供了有力支持。

参考文献

[1]李博.基于西门子PLC的智能温控系统的设计与实现[J].家电维修,2024,(04):3-5.

[2]李强.基于西门子PLC的智能温控系统的设计与实现[J].现代制造技术与装备,2023,59(05):9-11.DOI:10.16107/j.cnki.mmte.2023.0264.

[3]少杰.基于PID的电热炉温度智能控制系统设计[J].自动化应用,2018,(06):13-14.

[4]康莉莎.基于PID的电热炉温度智能控制系统设计[J].电子制作,2017,(22):31-32.DOI:10.16589/j.cnki.cn11-3571/tn.2017.22.014.

[5]杨晨.基于PLC的高性能ADI热处理温度控制系统设计与工艺实现[D].扬州大学,2018.

[6]冯伟英.低温环境下计算机温度控制系统的设计与实现[D].山东大学,2014.

[7]吴渊.基于模糊PID的循环水温度控制系统研究[D].电子科技大学,2013.

[8]孙凯.基于PLC的多温区回流焊炉控制系统的设计研究[D].青岛大学,2014.

[9]王志刚.基于西门子PLC和MCGS的锅炉温控系统设计及自整定算法研究[D].宁夏大学,2015.

[10]Jing Z ,Weijun W . Application and Study of kiln temperature control system based on PLC [J]. Journal of Physics: Conference Series, 2022, 2378 (1):

[11]Yin H . A fuzzy control method of nano material forming temperature based on PLC [J]. International Journal of Microstructure and Materials Properties, 2021, 15 (5-6): 408-418.

[12]Możaryn J ,Petryszyn J ,Ozana S . PLC based fractional-order PID temperature control in pipeline: design procedure and experimental evaluation [J]. Meccanica, 2020, 56 (4): 1-17.

[13]Andzar A F M ,Puriyanto D R . PID Control for Temperature and Motor Speed Based on PLC [J]. Signal and Image Processing Letters, 2019, 1 (1):

[14]Koenhardono S E ,Prananda J ,Fachruddin A M . Design of Temperature Control System of HFO Fuel Type on Ship Based PLC [J]. International Journal of Marine Engineering Innovation and Research, 2018, 3 (2):

[15]Bi X ,Ma X ,Zhang L .Design of Multi-channel Temperature Control Inspection System Based on PLC[J].International Journal of Advanced Network, Monitoring and Controls,2017,2(4):118-121.

附录

1．基于PLC的电热炉温度控制系统设计的接线图

2．基于PLC的电热炉温度控制系统设计的I/O信号表

3．基于PLC的电热炉温度控制系统设计的PLC程序
