MCGS水位控制系统设计与制作
摘要：组态技术是计算机控制技术综合发展的结果，是技术成熟化的标志。由于组态技术的介入，计算机控制系统的应用速度大大加快了。采用组态控制技术的计算机控制系统最大的特点是从硬件设计到软件开发都具有组态性，因此系统的可靠性和开发速度提高了，开发难度却下降了。随着国内工业生产技术的进步以及自动化技术的发展,人们对自动化监控系统的需求越来越大,要求越来越高。一方面要求界面简单明了、宜于操作、数据采集实时性好以及高可靠监控性,同时还要求开发周期短,系统便于更改、扩充、升级。工控组态软件正是符合这些要求而在工业领域得到广泛应用。本文对组态技术进行了一些研究，对其发展概况进行了比较全面的了解。利用组态软件对双储液罐水位控制系统进行监控系统设计。
本文介绍了MCGS主要特点、组态过程和Visual Basic混合编程在远程监控中的应用。以典型水位控制系统为例，利用MCGS模拟水位和流量测算过程，开发一个水位控制远程监控系统。根据过程控制实验需要，采用MCGS组态软件开发三只水箱水位控制实验装置，利用MCGS与PLC实现远程数据通讯，并利用智能调节仪进行下位数据采集，通过实验证实实现了良好的测控效果。。本文采用PLC进行主控制，在水箱上安装一个自动测水位装置。利用水的导电性连续地全天候地测量水位的变化，把测量到的水位变化转换成相应的电信号，主控台应用MCGS组态软件对接收到的信号进行数据处理，完成相应的水位显示、故障报警信息显示、实时曲线和历史曲线的显示，使水位保持在适当的位置。
关键词：[水位控制][MCGS][PLC]
目录
1.引言………………………………………………………………………………14
2.方案论证……………………………………………………………………15

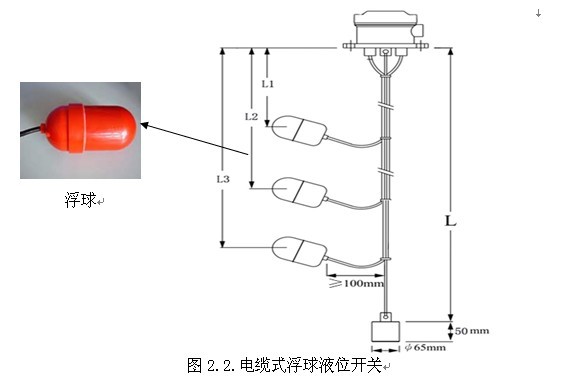

2.1浮球液位开关控制水箱液面设计方案……………………………………15
2.2 水位传感器控制水箱液面设计方案………………………………………16
3．MCGS组态软件开发水位控制系统……………………………………………19
3.1 MCGS5.1工控组态软件概述……………………………………………19
3.2水位控制系统的组成……………………………………………………20
3.3设置水位报警…………………………………………………………22
3.4实时报表的添加………………………………………………………24
3.5曲线显示………………………………………………………………25
3.6工程安全机制…………………………………………………………27
4.设计电路和论证方法……………………………………………………………29
4.1水位检测图和论证方法………………………………………………29
4.2PLC控制的水箱水位控制系统和论证方法………………………………30
4.3主电路及接线图…………………………………………………………36
4.4系统流程图及梯形图……………………………………………………36
5.PLC与组态软件的连接…………………………………………………………40
5.1概述………………………………………………………………………41
5.2通用串口设备设置………………………………………………………41
5.3硬件连接…………………………………………………………………41
5.4设备属性设置……………………………………………………………42
5.5设备调试…………………………………………………………………42
6．小结……………………………………………………………………………42
参考文献
1. 袁秀英 《组态控制技术》 电子工业出版社 2007
2. 宋文绪 杨帆 《传感器与检测技术》 机械工业出版社 2004
3. 沈聿农 《传感器及应用技术》 北京：化学工业出版社出版 2005.8
4．《MCGS参考手册》 北京昆仑通态自动化软件科技有限公司
5．《 MCGS用户指南》 北京昆仑通态自动化软件科技有限公司
6．金以慧 《过程控制》 北京：清华大学出版社出版 2007.6
7. 张万忠 《可编程控制器应用技术》 北京：化学工业出版社出版2005.7
8. 戴一平 《可编程序控制技术》 北京：机械工业出版社，2001．
9. 孙德胜 《三菱PLC操作实训》 北京：机械工业出版社 2007.8
10. 刘洪涛 《PLC应用开发从基础到实践》 北京：电子工业出版社 2007.1
