基于PLC老人智能床控制系统设计

基于PLC老人智能床控制系统设计

摘要：本为了照顾老年人和行动不便的医院患者，并解决他们在狭小环境中存取床下物品所面临的困难，我们特别研发了一种智能储物床系统。这一系统不仅易于操作，而且高度自动化，极大地提高了他们生活的便捷性。考虑到老人身体可能较为虚弱，对室内温度尤为敏感，我们特意在系统中加入了一个温度传感器。这一传感器能够实时检测室内温度，通过报警的方式防止因温度过高或过低对老人的健康造成不良影响。在空间设计上，我们充分考虑了狭小空间的限制，通过合理的布局和优化设计，使得整个系统能够在有限的空间内高效运作，而不会显得拥挤或杂乱。在系统控制方面，我们选用了稳定可靠的PLC控制器作为核心控制单元。通过PLC控制器的精确指挥，同步带滑台模组和舵机推杆装置得以协同工作，实现了对床下储物盒的精确控制和定位。同步带滑台模组作为床下箱体的基础传动框架，其流畅稳定的运行特性确保了床体的平稳移动。而舵机推杆装置则负责推动储物盒的移动，使得存取物品变得更为简单方便。这一智能储物床系统的设计旨在提高老年人和行动不便者的生活质量，为他们创造一个更为便利和舒适的家居环境。通过我们的努力，他们不再需要费力地弯腰或爬行去取床下的物品，只需简单操作，即可轻松获取所需物品，极大地减轻了他们的负担。

关键词：PLC技术；智能储物床系统；同步带滑台模组；狭小空间

Design Intelligent Bed Control System for The elderly

Based on PLC

Abstract: In order to care for elderly and mobility-impaired hospital patients, and to address the difficulties they face in accessing items under their beds in cramped environments, we have developed a smart storage bed system. This system is not only easy to operate but also highly automated, greatly enhancing their convenience in daily life. Considering the potential weakness of the elderly and their sensitivity to indoor temperatures, we have deliberately incorporated a temperature sensor into the system. This sensor can detect indoor temperature in real time and alert users to prevent adverse effects on their health due to high or low temperatures. In terms of space design, we have fully considered the limitations of confined spaces. Through thoughtful layout and optimized design, the entire system operates efficiently within limited space without appearing crowded or chaotic. For system control, we have chosen a stable and reliable PLC controller as the core control unit. Through precise control of the PLC controller, the synchronous belt slide module and servo push rod device work together to achieve precise control and positioning of the storage boxes under the bed. The synchronous belt slide module, as the basic transmission framework for the under-bed boxes, ensures smooth and stable bed movement. The servo push rod device is responsible for moving the storage boxes, making access to items simpler and more convenient. The design of this smart storage bed system aims to improve the quality of life for the elderly and mobility-impaired individuals, creating a more convenient and comfortable home environment for them. Through our efforts, they no longer need to bend or crawl to access items under the bed; instead, they can easily retrieve the items they need with simple operation, greatly reducing their burden.

Keywords: PLC technology; Intelligent storage bed system; Synchronous belt slide module; confined space

目录

第一章 引言 1

1.1 课题来源及研究意义 1

1.2 国内外老人智能床研究现状 1

1.3 本课题的主要研究内容 2

第二章 系统总体结构设计 3

2.1 老人床的工艺要求与设计思路 3

2.2 老人床的设施构成 3

2.3 系统设计思路 4

2.3.1 系统具备的功能 4

2.3.2 湿度控制模式 4

2.4 PLC控制器对比与选型 6

2.5 显示方案对比与选型 7

2.6 传感器功能分析与选则 8

2.7 系统整体框架设计 14

第三章 系统硬件设计 15

3.1 系统整体架构设计 15

3.2 系统主电路电器原理图设计 15

3.3 系统控制电路电气原理图 16

第四章 系统程序设计 18

4.1 三菱PLC控制系统程序设计 18

4.2 接近传感器模块程序设计 20

4.3 烘干程序的设计 20

4.4 温度警报程序的设置 22

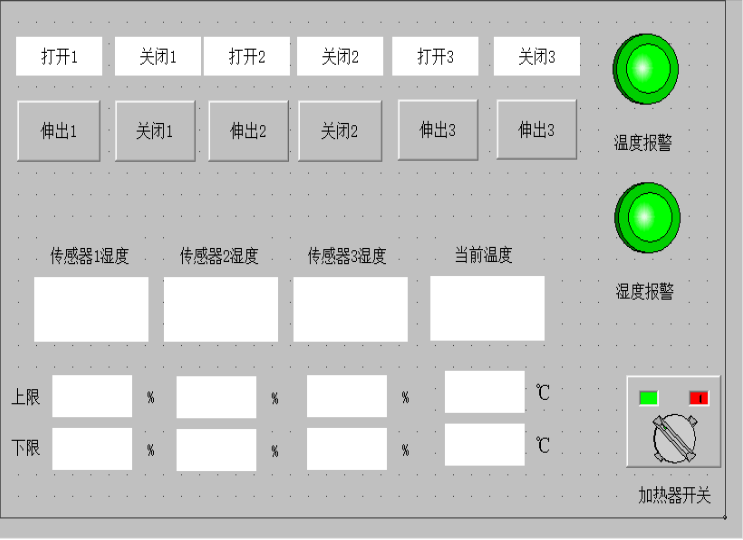

4.5触屏显示设计 23

结论 25

致谢 26

参考文献 27

第一章 引言

   1.1 课题来源及研究意义

随着人口老龄化趋势的不断加剧，老年人的健康和生活质量成为社会关注的焦点。智能床作为一种智能化医疗设备，具有解决医院等狭小空间的储物与存放问题，并监测老年人环境温度情况、提供舒适睡眠环境、及时发现老年人温度异常情况并报警的功能，对老年人的生活质量和健康管理具有重要意义[1]。

传统的床铺只能提供基本的睡眠功能，无法满足老年人无法拿取床下物品与和室内温度检测的需求。而基于PLC的智能床控制系统，则能够实现对床体下侧存储箱体的控制与自动烘干，同时通过传感器监测室内温度，实现对老人睡眠状态和健康状况保驾护航。

本研究旨在设计一种基于PLC的老人智能床控制系统，通过对老年人床体存储与检测的智能化控制，提升老年人的睡眠质量和生活舒适度，及时发现和处理老年人的环境异常情况，为老年人提供更加安全、舒适的居家养老环境，减轻家庭和社会的养老压力。

   1.2 国内外老人智能床研究现状

随着老龄化社会的到来，老年人智能床的研究与应用正日益受到国内外学术界和工业界的关注。在这一领域，已经取得了一些显著的进展。

国外研究现状显示，随着人口老龄化趋势的加剧，智能床作为一种智能化医疗设备备受关注。国外研究主要集中在智能床的功能优化和性能改进方面。一些研究致力于通过智能床监测老年人的睡眠质量，提供舒适的睡眠环境，并能及时发现老年人的体温异常情况并进行报警。同时，还有研究关注智能床在医院等狭小空间的储物和存放问题，提高空间利用率，增加床铺的功能性。[2]

国内的研究主要集中在基于PLC的智能床控制系统的设计与应用方面。这些研究通过引入PLC控制器，实现对床体下侧存储箱体的控制与自动化烘干，同时结合传感器监测室内温度，为老年人提供更加舒适的睡眠环境，并保障其健康安全。这些研究在智能床领域取得了一定的进展，为老年人的生活质量和健康管理提供了有效的解决方案。

同时，传感器技术在老人智能床中的应用也取得了重要突破。这些传感器能够监测老年人的睡眠状态和健康指标，如心率、呼吸频率以及体动情况等生理参数。通过实时监测与分析这些数据，为床体的个性化控制提供了有力的数据支持，有助于更好地满足老年人的健康需求。

为了方便老年人的使用，人机交互界面的设计也受到了广泛关注。研究者们通过采用触摸屏、语音识别等先进技术，使老年人与智能床之间的交互更加便捷和友好，从而进一步提升了用户体验和床体的智能化水平。

尽管在国内外老人智能床的研究方面已经取得了一些进展，但仍面临着一些挑战和待解决的问题。未来，研究者们将继续致力于提高床体的智能化程度和适用性，同时降低成本并推动其在更广泛范围内的应用，为老年人的健康与福祉贡献更多力量。

   1.3 本课题的主要研究内容

本课题的主要研究内容涵盖多个关键方面。首先，我们致力于设计一种基于PLC的智能床控制系统，这包括床体的结构设计、存储箱体的巧妙设计以及传感器系统的构建。通过PLC控制器的精确指令，我们将实现对床体下侧存储箱体的精准控制与定位。同时，我们还将结合温度传感器实时监测室内温度，旨在为老年人打造一个更为舒适和健康的睡眠环境。

其次，我们将重点关注床体存储箱体的智能化控制，这涉及到舵机推杆装置的设计与控制、同步带滑台模组的运动控制等多个方面。通过精确的控制算法，我们将确保床下储物盒能够准确且平稳地移动到指定位置，使老年人在需要时能够轻松获取所需物品。

此外，我们还将设计一套环境监测系统，这主要包括温度传感器和报警装置。这套系统将实时监测室内温度，一旦发现温度异常，便会立即触发报警机制，以确保老年人的健康与安全。

最后，我们将对设计的智能床系统进行全面的性能评估和优化。这包括评估系统的稳定性、响应速度以及能耗等方面。通过不断的实验验证和改进，我们将努力提升系统的整体性能和用户体验，以期为老年人提供更加便捷、舒适和安全的家居生活。

参考文献

[1]李银露,袁芬,丁艳玲.基于PLC的助餐机器人控制系统设计[J].自动化与仪器仪表,2023,(04):229-232. 1001-9227.2023.04.229.

[2]丰洁,尚桂冉.基于PLC自动助力的产科护理康复仪优化设计[J].自动化与仪器仪表,2022,(03):110-113+118. 2022.03.110.

[3]乔宇碟,孟庆祥,李伟达等.基于阿里云的多功能护理床[J].造纸装备及材料,2022,51(01):37-40.

[4]肖福娟,初晓艺,林彬等.基于PLC和触摸屏的智能护理床模拟控制系统[J].科学技术创新,2021,(29):81-83.

[5]解浩,刘超山,王辉等.护理床功能探索与技术应用研究[J].甘肃科技,2021,37(18):18-20.

[6]戴飞铭,范清荣,王晶晶.基于PLC的转运移位床控制系统设计[J].兰州工业学院学报,2021,28(03):72-76.

[7]陈雅.洗浴辅助机器人的擦洗结构设计及其清洁效果评价[D].浙江大学,2021. 2021.002541.

[8]刘振颖,叶洪伟,张洪斌等.基于PLC时控紫外线消毒装置的设计与应用[J].生物医学工程与临床,2021,25(01):97-101. 20201221.014.

[9]郎建志,董明涛,崔桐林.基于PLC的智能康复床控制系统设计[J].机电信息,2019,(21):130-131. 2019.21.066.

[10]薛坤,祝远虹,毛安,等.基于居家养老模式的适老家具设计研究[J].林产工业,2020,57(12):61-64. 202012012.

[11] Oana-Carmen N ,Ion A M ,Adrian N . A way to develop a micro-grid using a Siemens S7-1500 PLC [J]. IOP Conference Series: Earth and Environmental Science, 2023, 1136 (1):

[12] Basharat A ,Garima G ,Faisal M K , et al. Implementation of Automatic Excitation Initiator Circuit using Microcontroller based PLC for Standalone Induction Generator [J]. Water and Energy International, 2022, 65r (9): 29-36.

[13] Yuan L ,Kumar P ,Makhatha E M , et al. Optimization Design of Micro-Motor Rotor Core Feeding Mechanical System Based on Electrical Automation [J]. ELECTRICA, 2022, 22 (3): 421-427.

[14] Ziyuan Z ,Richang X . Electrical Automation Equipment Management System Based on PLC Frequency Conversion Technology [J]. Mobile Information Systems, 2022, 2022

[15] Almedin S ,Haris M ,Dejan J . Siemens S7-1200 PLC DC Motor control capabilities [J]. IFAC PapersOnLine, 2022, 55 (4): 103-108.

[16] Xingyun Y ,Jian W ,Xingkui Z , et al. Design of Electrical Assembly Line Device for Motor Shell Processing Using PLC [J]. Journal of Physics: Conference Series, 2021, 2033 (1):

[17] 吴涛. 浅谈PLC技术在电气工程及其自动化控制中的应用 [J]. 时代汽车, 2024, (07): 13-15.

[18] 黄淑琴,张亚萍. PLC技术课程的实践教学设计探究 [J]. 泰州职业技术学院学报, 2024, 24 (02): 22-24.

[19] 胡江龙. PLC技术在机械电气控制装置中的应用分析 [J]. 造纸装备及材料, 2024, 53 (02): 106-108.
