基于PLC控制的冷库系统的设计
【摘要】在这次的冷库论文设计中，主要采用的PLC由西门子S7-200系列的PLC来作为控制，使用温度继电器来对所需要控制的温度范围进行调至和控制，输入端与硬件相连，输出端与继电器和报警信号进行相连；采用的是断电延时型降压启动控制路线，在这个控制系统中，压缩机低压和冷凝剂过低都会启动一个报警响铃，在这个控制系统中，包含了PLC接线图、I/O分配表、梯形图和指令表等。
关键词：冷库；PLC控制；西门子s7-200系列
Cold storage system based on PLC control
[Abstract] In this cold storage paper design, the main PLC used is controlled by the PLC of the Siemens S7-200 series, and the temperature relay is used to adjust and control the temperature range to be controlled. The input is connected to the hardware. The output end is connected to the relay and alarm signal; In this control system, the compressor low pressure and the condenser are too low to start an alarm bell. In this control system, the PLC connection chart, I/O distribution table, ladder chart and instruction table are included.
Key words: cold storage；PLC controls；Siemens s7-200 series
二、课题综述（课题研究，主要研究的内容，要解决的问题，预期目标，研究步骤、方法及措施等）
1 研究内容：本次课题主要是研究基于plc控制的冷库系统。

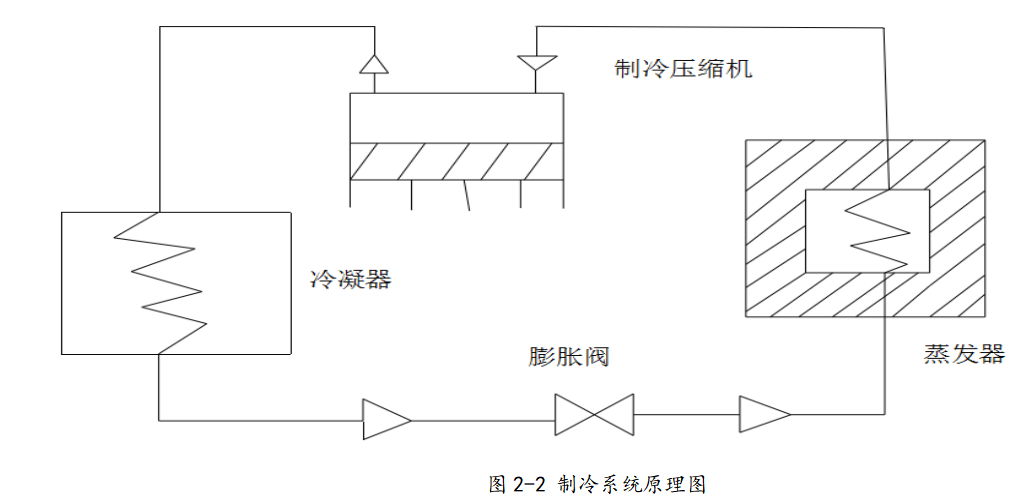

（1）了解制冷的基本原理和制冷系统的原理图，从而对控制的冷库系统熟悉掌握。
（2）还要对制冷系统的操作进行了解，对一些制冷装置还有设备操作必须要熟悉掌握，所以就要对制冷的工艺系统图能看懂。
（3）对PLC控制系统的了解，学会运用PLC系统来控制制冷。
（4）选用和调整压缩机，压缩机压力和冷凝剂液位检测。
2 解决问题：
（1）要把温度控制范围为-15℃～＋15℃，PLC采用西门子S7-200系列。
（2）采用由PLC控制的断电延时型的Y－△降压启动控制线路；
（3）冷风机能够定时开启和停止，冷风机每30分钟开启一次，每次的开机时间为5分钟，即冷风机的一个工作周期为35分钟；
3 预期目标：冷库是使用PLC控制来实现冷库系统，当启动时，压缩机就会驱动制冷，然后冷库中的指示灯就会变亮，这就是小型冷库控制系统的初步要求。
4 研究步骤：
（1）了解冷库系统的背景。
（2）如何使用PLC系统来控制制冷。
（3）完成对冷风机的定时开区和停止，控制好对时间的要求。
（4）对制冷压缩机的压力和冷凝压力进行调整。
目录
第一章 绪论 1
1.1研究冷库的意义 1
1.2 冷库的技术发展及背景 2
1.3冷库的组成和分类 3
1.4 本次论文的要求 6
第二章 冷库系统的硬件和控制程序 7
2.1 PLC的组成和特性 7
2.2可编程控制器的扩展模块 8
2.3冷库制冷 9
2.4 压缩机 12
2.5 温度继电器 14
第三章 小型冷库的设计 15
3.1 电机选定 15
3.2 PLC控制冷库系统 18
3.3 控制系统选配 19
第四章 PLC控制系统设计 21
4.1 西门子S7-200 简介和定时指令 21
4.2 电路控制的要求 22
4.3 I/O分配表 22
4.4 PLC的控制程序 23
第五章 结束语 29
致谢 30
参考文献 31
第一章 绪论
1.1研究冷库的意义
在现代的社会中，各国的经济迅速发展还有人民生活水平的普遍的提高，就需要更多的生鲜和一些速冻的食品，很多食品都是由于本质的原因还有天气的原因，不能保存太久，所以就需要一些方法来降低食品与生鲜的水分蒸发，冷藏的方法就越来越普遍。现在都普遍与使用冷库和冰箱，这些年，冷库的数量也在迅速的上升。
各种种类的水果保存的温度都是有区别的，这都是由于很多水果中的水分容易流失，就会造成损失，每年都会因为保存不当从而造成更多的农民的经济损失，特别是在一些亚热带和热带地区，那里的农果作物种类特别多。在我的家乡，特别是柑橘，荔枝，芒果之类的，盛产特别多。这些果类都是不易保存的，每年都会往北方运送大量的水果，路途遥远，这就需要冷库来进行保存了。
参考文献
[1]赵景波. 西门子S7-200 PLC体系结构与编程 [M]. 北京：清华大学出版社，2015.8
[2]冯柏群. 检测与传感技术 [M]. 北京：人民邮电出版社，2017.10
[3]郭琼. PLC应用技术 [M]. 北京：机械工业出版社，2014.3
[4]张国东. 冷库设计及案列 [M]. 北京：化学工业出版社，2012.12
[5]张时正. 冷库实用制冷技术 [M]. 北京：机械工业出版社，2015.12
[6]余华明. 小型制冷装置系统设计指导 [M]. 北京：北京师范大学出版社，2018.5
[7]吴卫荣. 气动技术 [M]. 北京：中国轻工业出版社，2017.7
[8]董过增.电气CAD技术 [M]. 北京：机械工业出版社，2006.8
[9]张晓娟.工厂电气控制设备 [M]. 北京：电子工业出版社，2012.6
