精 密 数 字 毫 秒 计 摘要：利用光电门，十进制计数，七段译码器等集成电路，555构成的多谐振荡器和100kHZ石英晶体制作了测量精度高达0.01ms的精密数字毫秒计。
关键词：闸门电路，100KHz石英晶体，数学毫秒计，红外线光电门。
1引言：
电子元器件制造业是电子元器件行业的主要组成部分，也是电子信息产业的基础支撑产业，其技术水平和生产能力直接影响整个行业的发展。电子元器件无处不在，不论是日常的消费电子产品还是工业用电子设备，都是由基本的电子元器件构成的。电子元器件属于电子信息产业的中间产品，介于电子整机行业和原材料行业之间，其发展的快慢、所达到的技术水平和生产规模，不仅直接影响着整个电子信息产业的发展，而且对发展信息技术，改造传统产业，提高现代化装备水平，促进科技进步都具有重要意义。
自上世纪90年代起，我国电子元器件制造业快速发展且成效显著，已成为支撑我国电子信息产业发展的重要基础。目前，国内电子元器件按生产企业有数千家，紧密关联的上下游企业有几万家，总产值约占电子信息产业的1／5。
电子元器件制造业的发展水平不仅取决于自身发展状况，也与它在整个电子信息产业链中的地位与作用有着密切关系。电子信息产业链是由原材料供应、研制、生产，直到最终产品的市场销售和服务等连续环节所构成的复杂链条。时间的量度一般以稳定的周期性运动为基础，以选定标准的周期运动的周期的某一倍数或分数为时间单位。时间是一种能用周期性的物理现象来观察和测量的物理量。在国际单位制中，时间的主单位为秒。
时间是具有连续性、单向性和序列性的，而且总是不断向前推进。牛顿的经典时空理论认为：时间是绝对的，与参照系无关，与空间也无关。爱因斯坦的相对论则认为：时间是相对的，与参照系和空间都有密切的联系。而量子力学的建立，又为时间的连续性提出质疑，提出了最短时间间隔的观点。
在宏观测量中，往往需要用到比秒大的单位；而在微观领域中，又常常用到比秒小的单位。所以我们经常用秒的倍数或分数来表示时间。
早期使用的计时产品电路复杂、接插件多，使用过程中常出现工作不稳定的现象。它们大多用的是灯泡及光敏三极管，由于白天光线较亮，物体通过光电门时，光线明、暗变化不明显，易造成测量失误的现象。
本次设计的精密数字毫秒计是由时基脉冲发生器、控制电路、计数显示电路、清零电路、电源电路、光电开关和光电门组成的计时系统。该机主要特点是：电路简单，成本低廉、制作容易、测量精度高、电路工作稳定、抗干扰能力强。
2、方案论证
2．1 方案一
该系统采用AT89C51 单片机作为控制芯片.利用光电门将光信号的变化转化为电信号的变化 ,以光电门的挡光作为计时开始信号和结束信号.信号采集电路经过精心设计 ,简便实用 ,灵敏度高 ,既可以保证光的发送部分和接收部分保持足够的距离 ,又能避免因杂散光的影响而引起计时的误动作 ,能够与多种实验装置有效地配合使用. I/O 接口部分采用 74LS373 锁存器和 8255 并行接口芯片 . 显示部分使用 8 位LED ,采用静态显示方式 ,以增加显示亮度.显示驱动部分采用 CD4511 译码/锁存/驱动

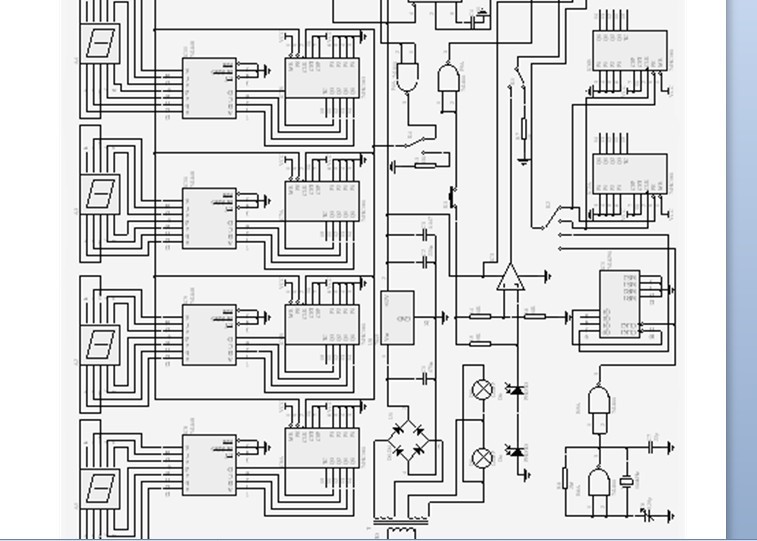

芯片硬件结构如图 1 所示. 毕业设计说明书目录
