基于STC89C52的汽车无线防盗报警系统的设计
摘要: 随着科学技术的不断发展，经济的全球化进程不断加快，人们的生活水平得到了很大的提高，因此，大众对于私家车的需求与日俱增。但是，随着私家车的越来越普遍，私家车失窃案越来越频发。犯罪分子往往采用种类繁多的盗窃方式进行私家车的盗窃活动，当前，私家车的防盗问题已经成为车主的重要考虑问题。针对当前私家车失窃频发的具体情况，本文借助于单片机进行私家车的防盗系统的搭建。系统的具体功能如下所示：防盗系统借助于315m无线通信方式实现对于主机的远程遥控，以及具体的布防、撤防和报警提示的功能，可以进行包括震动信号和人体信号的监测。车主可以按下遥控器中的布防键，借助于传感器进行人体信号和震动信号的监测，当传感器检测到相应信号后，指示灯闪烁，并进行报警。报警时间为30秒，同时，车主也可以通过遥控器中的撤防按键进行报警器的停止。当防盗系统处于布防状态时，传感器进行震动信号和人体信号的独立监测，可以进行同时报警或者单独报警，报警时相应的指示灯会闪烁。同时，系统可以进行发动机电源的切断，防止小偷撬锁后启动汽车。其具体硬件包括了单片机、编码解码模块、继电器控制模块等。
[ 基于单片机的汽车防盗报警系统设计/冯若愚主编-《漯河职业技术学院学报》，2013，9]本文通过4个章节对内容进行了详细的阐述，首先对于本文工作内容的具体背景和意义进行了简要的阐述，随后详细阐述了本系统所涉及到的硬件及软件代码的具体内容，最后对于全文内容进行了概括。在本系统的软件编码过程中，考虑到C语言具有较强逻辑性的特点，借助于keil4软件，进行了软件的编码操作。借助于该系统，可以有效降低车辆被盗的风险，进一步保护车主的合法利益。
关键词：汽车防盗；单片机；报警电路；
Based on STC89C52 car wireless burglar alarm system
Abstract: With the continuous development of science and technology, the economic globalization has been accelerating and people's living standards have been greatly improved. Therefore, the public demand for private cars is increasing day by day.However, with the increasing popularity of private cars, private car theft is becoming more and more frequent.Criminals often use a wide variety of thefts to carry out the theft of private cars. At present, the problem of car theft has become an important consideration for car owners.In view of the current situation of the frequent theft of private cars, this paper USES the single-chip microcomputer to build the anti-theft system of private cars.The specific function of system is as follows: anti-theft system by wireless communicati system of private cars.The specific function of system is as follows: anti-theft system by wireless communicatmode to remote control of the remote host, as well as the specific protection, removal and the function of alarm prompt, could include monitoring of the vibration signal and the signal of the human body.Owners can press the protection key of the remote control, with the help of the sensors for human signal and vibration signal monitoring, when the sensor detects the signal, corresponding indicator light flashing, and report to the police.The alarm time is 30 seconds, and the car owner can also use the remote control to stop the alarm.When the protection of the anti-theft systems, sensors for vibration signals and independent monitoring signals of the human body, can make alarm or alarm at the same time, the alarm when the corresponding indicator lights flashing.At the same time, the system can be cut off from the engine power supply to prevent thieves from picking up the lock and starting the car.Its specific hardware includes single chip microcomputer, encoding decoding module, relay control module, etc. Article through four chapters in detail elaborated the content, first for the purpose of this article the working content of the specific background and significance are briefly described, then the system is expounded in detail involved the specific content of the hardware and the software code, finally to summarizes the full text content.In the process of software coding of this system, considering the strong logic features of C language, the software is used to encode the software.By means of this system, it can effectively reduce the risk of vehicle theft and further protect the legitimate interests of car owners
Keywords: automobile anti-theft; MCU; alarm circuit;
目 录
一、 引言 1
1.1系统的研究背景和意义 1
1.2 本课题的研究现状 1
1.3 本课题的主要内容 2
1.4本文的写作思路 3
二、 系统总体设计 3

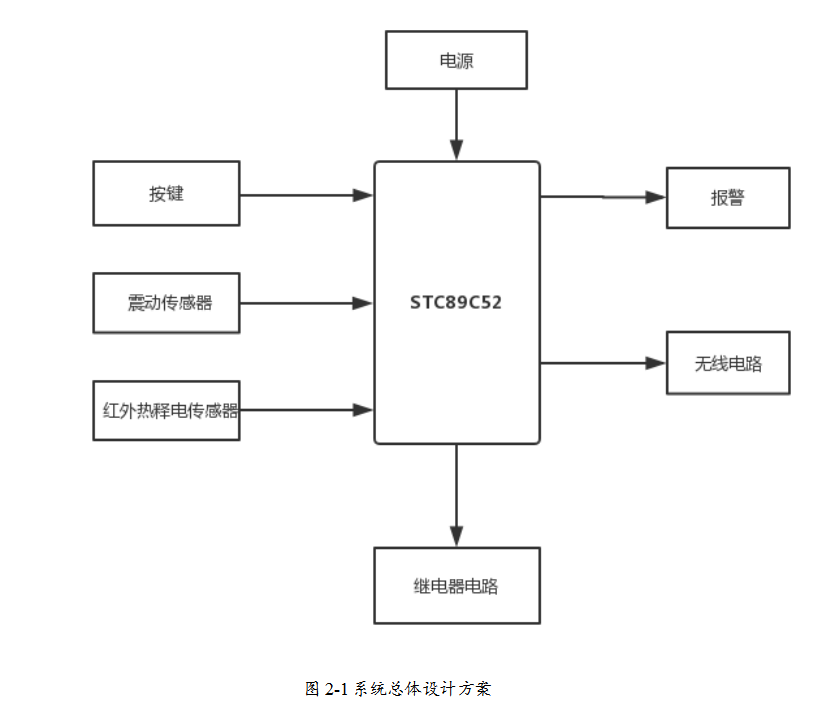

2.1 系统总体方案的设计 3
2.2 单片机型号选择 4
2.3 单片机部分引脚功能说明 5
三、 硬件电路设计 5
3.1硬件电路设计平台选择 5
3.2单片机处理器 6
3.3 晶振和复位电路 7
3.4 无线电路设计 8
3.5 报警电路的设计 9
3.6 电源电路设计 10
3.7 按键电路设计 11
3.8人体传感器电路 12
3.9系统主电路 13
四、 软件设计 15
4.1系统编程语言选择 15
4.2主程序流程图 15
4.3中断流程图 16
4.4系统的主要程序 18
五、结论 22
参考文献 23
附录 电路图 24
一、引言
1.1设计的意义及其背景
现在人们的生活条件和水平越来越好了，对于私家车的需求与日俱增，在私家车越来越普及的同时，私家车失窃案件不断发生，给车主造成了严重的困扰。如何保护自己的爱车不遭盗窃，是当前车主需要考虑的重要问题。[基于STC89C52的汽车智能报警系统的设计/戴庚主编-《电子技术与软件工程》，2018，1]但是原有的汽车报警器的核心元件往往为声音报警器，当传感器监测到车门的不正常震动时，报警器会进行报警操作，进行声音报警。但是由于声音大小的限制，很难做到远距离报警，且容易造成较大的噪声，同时，报警器极易受到破坏等造成报警器无法正常工作。[ 基于GSM的远程车载防盗报警系统设计/高飞-主编-《微型机与应用》，2011，10]同时，报警声的具体传递极易受到周围环境的影响，当车主离车较远的情况下，无法进行汽车具体情况的确认。声音报警器基于其主要的工作原理，其主要检测对象为汽车是否遭受到恶意破坏等行为，当传感器的灵敏度过高时，极易由于偶然因素导致报警器的误报，造成巨大的噪音污染，严重扰乱了周围群众的正常生活。对比当前的实际供求，我们所从事的汽车报警系统的设计具有十分重要的意义。[ Design of Intelligent Car Based on Single Chip Processor STC89C52/ Li Xin-《Proceedings of 2015 International Power,Electronics and Materials Engineering Conference》，2015，5]
1.2汽车报警系统的分类
截止目前为止，当前主要有两种形式的防盗系统。
1.机械式防盗器。在汽车防盗系统设计的最初阶段，往往采用机械锁作为汽车防盗的主要手段。如图1-1所示为机械锁的一种。机械锁对方向盘、变速档、离合器、油门等进行锁定来以此实现防盗的目的，但是这种机械锁只能进行防盗不能进行报警。但是它的优点是费用低廉，且拆装比较方便，可以在一定程度上吓唬并且阻止小偷的偷盗行为，从而对小偷进行威慑。缺点是容易从防盗车辆上卸载下来，每次拆装非常的复杂，不用时侯拆卸下来需要找位置摆放，占用空间比较大。
一、选题简介、意义
汽车无线防盗报警系统的作用为提高汽车防盗效率，减小误差。
本项目的设计是借助单片机设计控制的汽车防盗报警系统，该设计利用单片机和无线收发模块对汽车的安全防盗进行监控。
二、课题综述（课题研究，主要研究的内容，要解决的问题，预期目标，研究步骤、方法及措施等）
1、主要研究内容：
以单片机为控制核心，对车辆的安全进行监控。
2、需要解决的问题：
1）如何画出电路图。
2）如何编制控制程序，画图。
3）如何完成设计，实现控制要求。
3、预期目标：
尽快完成设计，达到设计要求。
4、研究步骤：
第一阶段：查阅文献，准备资料，确定课题，完成开题报告。
第二阶段：确定论文框架，进行系统设计。
第三阶段：按要求编写论文。
第四阶段：整理资料，在老师指导下修改优化论文并完成毕业答辩。
5、研究方法和措施：
研究方法：本设计主要采用参照法。
措施：参考以往实训的电路模型，查阅相关资料，在老师指导下，以单片机为基础进行设计开发并且调整。
参考文献
基于单片机的汽车防盗报警系统设计/冯若愚主编-《漯河职业技术学院学报》，2013，9
基于STC89C52的汽车智能报警系统的设计/戴庚主编-《电子技术与软件工程》，2018，1
基于GSM的远程车载防盗报警系统设计/高飞-主编-《微型机与应用》，2011，10
Design of Intelligent Car Based on Single Chip Processor STC89C52/ Li Xin-《Proceedings of 2015 International Power,Electronics and Materials Engineering Conference》，2015，5
Design and Implementation of SCM-Based Smart Cars/ Mei Lin; Yu Mei Zhang; Li Gong Cui-《School of Electrical Engineering》，2012，1
The Design of a Multifunctional Remote-Control Intelligent Vehicle Based on STC89C52/ Ji Hui Wang-《Applied Mechanics and Materials》，2015，7
单片机的应用与发展趋势/安英奇主编-《时代教育》，2014，2
无线病床呼叫系统设计/刘会敏主编-《信息通信》，2018，2
基于热释电红外探测器的单目设计/景俊英主编-《中北大学》，2015，5
热释电红外传感器的技术动态/郑时春主编-《电子元件与材料》，2014，2
基于GSM的远程车载防盗报警系统设计/高飞主编-《微型机与应用》，2011，10
MCS-51系列单片机中断系统介绍/于云超主编-《民营科技》，2011，5
