桑塔桑纳2000汽车尾气检测发动机故障诊断与维修
摘 要:上海桑塔纳轿2000车是上海大众汽车有限公司于1987年引进德国大众汽车公司的产品。汽车作为人类文明发展的标志,近几年来,世界知名汽车企业进入国内汽车时常,大大促进了国内汽车技术的进步与发展。随着国民经济综合实力的提高,桑塔纳轿车生产量和销售量都在迅速增大。发动机是汽车的“心脏”,是影响汽车动力性的一个重要部位。本文首先对发动机的构造进行初步了解,然后讨论桑塔纳2000型发动机尾气排放机构的检测与维修,最后浅谈一下尾气排放机构的调试。
关键词:发动机;尾气排放机构;检测;故障

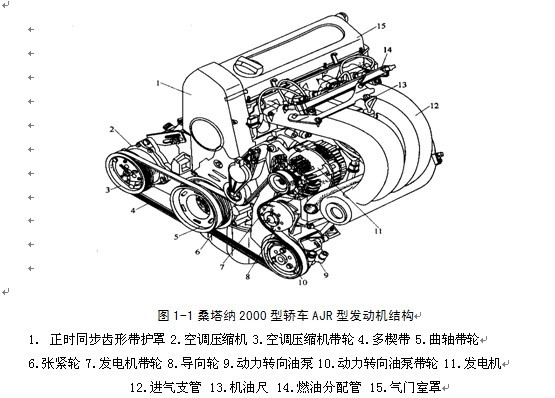

桑塔纳2000轿车发动机由曲柄连杆机构、尾气排放机构、冷却系统、润滑系统、启动系统、进排气系统、燃料供给系统和点火系统组成。图1-1为桑塔纳2000型轿车AJR型发动机结构图。
(1)曲柄连杆机构:曲柄连杆机构主要由机体组、活塞连杆组、曲柄飞轮组等组成。它是发动机的能量和运动转换机构。在作功行程中,燃气推动活塞做直线运动,通过连杆转变成群周的旋转运动,向外输出转矩;在进气、压缩和排气三个行程中,曲轴释放能量又把曲轴的旋转运动转变成活塞的直线往复运动,以完成作功的准备工作。
(2)尾气排放机构:尾气排放机构主要由气门组和气门传动组等组成。其功用是根据发动机的工作顺序,定时开启和关闭进、排气门,使新鲜气体适时充入气缸并及时从气缸排出废气。
(3)冷却系统:冷却系统主要由水泵、风扇、节温器、水套、散热器等组成。其作用是冷却受热机件,保证发动机在正常的工作温度下工作。
(4)润滑系统:润滑系统主要由机油泵、集滤器、限压阀、油道、机油滤清器及机油散热器组成。其主要功用是润滑摩擦件,减小摩擦阻力和机件的磨损,以及冷却摩擦零件和清洗摩擦表面。
(5)起动系统:起动系统主要由起动机及其附属装置组成。其功用是使静止的发动机起动并转入自行运转。
(6)燃料供给系统:汽油发动机燃油供给系统分为传统的化油器式燃油供给系统和电控燃油供给系统两大类。其作用是将汽油和空气混合为成分和数量合适的可燃混合气并均匀地供入各个气缸。
(7)点火系统:汽油机的点火系统主要由蓄电池、发电机、点火器或分点器、点火线圈、火花塞等组成。其功用是定时在各缸火花塞电极之间产生高压火花,点燃可燃混合气。
参考文献
1.孙志成 《汽车发动机与维修》金盾出版社2007.02
2.辛海升 岳海军 《汽车发动机原理与汽车理论》国防工业出版社2008.3
3.杨万福 《发动机原理与汽车性能》高等教育出版社2004.7
4.李矿理 武文《汽车电器电子装置检修图解》金盾出版社2008.01
5.朱俊 肖永清《汽车发动机快修实例》科学技术文献出版社2007.02
6.杨益明《汽车发动机构造与维修》西安电子科技大学出版社2007.8
7.李线民《桑塔纳2000系列轿车使用与维修问答》机械工业出版社2003.6
