汽车氧传感器故障分析

汽车氧传感器故障分析

摘  要:当前随着汽车技术的不断发展升级,全世界各个国家都针对汽车尾气排放制定了非常严苛的规定。氧传感器是使用三元催化转换器来控制减少排气污染的发动机的重要组成部分。当混合物的空燃比与理论空燃比相差较大时,那么三元催化剂对CO,HC和NOx的净化能力就会将急剧下降。因此,氧气传感器安装在排气管中用以检测排气管中的氧气浓度,通过氧传感器可以及时得出排出气体信息并且发送到发动机控制单元,然后控制单元控制燃料喷射量的增加和减少,这样就会导致用于控制混合物的空燃比的喷射器接近理论值。而我们为了获得最佳的空燃比,关键是为了确保氧传感器正常工作。因为氧传感器的故障会导致空燃比不对准,排气状况恶化,催化转换器效率降低,并且催化转化器的寿命长时间缩短等等诸多的问题。本篇文章主要介绍氧传感器原理及其损坏引起的各种故障。指出氧传感器的故障主要是由车辆中的氧传感器长时间工作引起的老化,线路故障和燃料质量问题等。本人根据自己学习经验和当前的资料对于氧传感器故障和诊断做出了自己的简单分析。

关键词:尾气排放;氧传感器;氧传感器故障;

Fault Analysis of Automotive Oxygen Sensor

Abstract:With the development of automobile technology, the requirements of automobile exhaust emission standards are becoming stricter and stricter all over the world. Oxygen sensor is an important part of engine which uses ternary catalytic converter to reduce exhaust pollution. Because the air-fuel ratio of the mixture deviates from the theoretical air-fuel ratio, the purifying ability of the three-way catalyst for CO, HC and NOx will decrease sharply. Therefore, the oxygen sensor is installed in the exhaust pipe to detect the oxygen concentration in the exhaust gas. Through the oxygen sensor, the exhaust gas information can be obtained in time and sent to the engine control unit. Then the control unit controls the increase and decrease of fuel injection, which will result in the ejector used to control the air-fuel ratio of the mixture approaching the theoretical value. In order to get the best air-fuel ratio, the key is to ensure that the oxygen sensor works properly. The faults of oxygen sensors lead to many problems, such as the misalignment of air-fuel ratio, the deterioration of exhaust condition, the reduction of the efficiency of catalytic converter, and the shortening of the life of catalytic converter. This paper mainly introduces the oxygen sensor and its various faults. It is pointed out that the faults of oxygen sensors are mainly caused by aging, line faults and fuel quality problems caused by long working hours in vehicles. According to my own learning experience and current information, I made a simple analysis of the fault and diagnosis of oxygen sensor.

Keyword:exhaust emission,Oxygen sensor, Oxygen sensor fauit

目录

一、研究背景和目的 3

(一)研究的背景 3

(二)氧传感器发展现状 4

1、新型氧传感器 4

2、摩擦电极引线式氧传感器 4

二、发动机氧传感器介绍 5

(一)氧传感器的概念 5

(二)氧传感器的作用 5

(三)氧传感器的类型 6

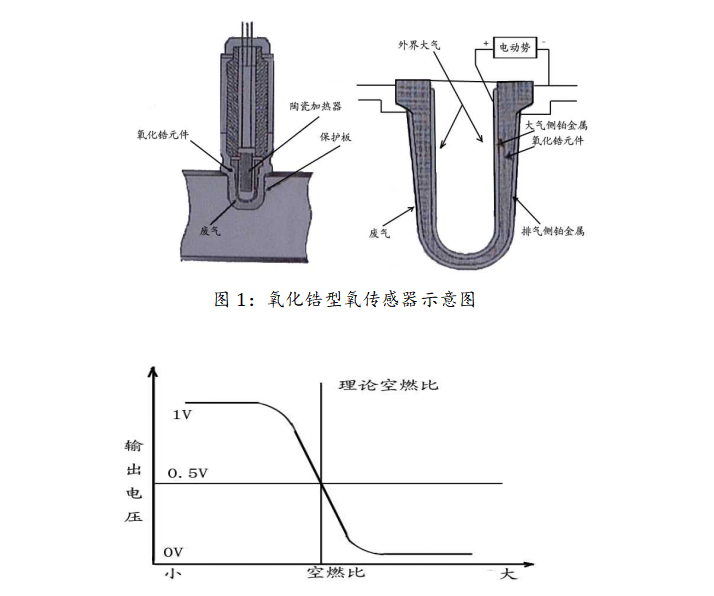

1、氧化锆型氧传感器 6

2、氧化钛型氧传感器 7

(四)发动机氧传感器的组成 7

(五)氧传感器技术特性分析 8

1、氧传感器是实质为热敏电压传感器 8

2、通过时间区域判断故障 8

3、多故障报警装置 8

三、氧传感器的工作原理 9

(一)原理 9

(二)氧传感器故障会引起的现象 10

(三)氧传感器故障的原因 11

1.氧气传感器老化 11

2.铅中毒 11

3.硅中毒 11

4.磷中毒 11

5.氧传感器陶瓷破裂 12

6.加热器电阻丝断开 12

四、氧化传感器故障诊断 12

(一)氧传感器的常见故障 12

(二)氧传感器的检查方法 13

五、氧传感器故障剖析的具体案例 14

(一)故障现象 14

(二)故障检测和诊断 14

1、进气系统的检查 15

2、燃料供应系统检修 15

3、点火系统检修 15

4、氧传感器检修 15

六、总结 17

七、致谢 18

引言

汽车有三种主要类型的废气排放,分别为一氧化碳(CO),碳氢化合物(HC)和氮氧化物(NOx)。其中,CO和HC可以使用完全燃烧汽油的方法。在这个前提下,两种废气的量就会达到最小化,但是这也会带来更大的弊端。当汽油达到完全燃烧时,温度容易升高,这导致NOx迅速的增长。这个方面我们可以去采用EGR来减少其发生。但是,这种方法仅仅是片面的,它对于废气的控制显然是不够足够强大的。为了使发动机的所有工作范围达到其控制标准,我们增加了三元催化转化器的控制,这是一种内部具有极细孔并含有大量金属:铂,氦和钯的转换器,这三种金属可以将上述三种有害气体转化为无害气体或一般的废气从而排出,氧化的原理是三种金属与它发生氧化还原的反应。然而,催化转化器只能在非常苛刻的条件下使用。它不仅需要非常高的操作温度,而且最重要的方面是理论混合比附近的最大净化率为14.7:1。该数据意味着发动机的燃烧比必须控制在1。4.7:1下,而当前的水平很难去达到这个数据十分精细的的地步,所以通过设计氧传感器,这样就可以将空燃比转换成数据信号后将它其提供给发动机计算机,发动机计算机再通过智能调节调节到理论范围。

一、研究背景和目的

(一)研究的背景

步入新世纪以来,汽车工业的发展有了质的飞跃,全球汽车的拥有量也在不断地增加,随之而来的汽车对空气的污染也是愈加严重。汽车尾气的存在极大的恶化了人类的生存环境,干扰着人们的身体健康。所以汽车尾气如何去控制已经发展成为一个严重的社会问题。尤其是在一些较大的大城市,如北京上海等,车辆尾气排放已经接近甚至超过了环境所能承受的极限,所以为了减少尾气排放加强对环境的保护,世界上几乎大部分国家都制定了适应国情的并较为严格的汽车尾气排放标准。而在汽车生产过程中,汽车制造商也增加了一些重要的辅助装置用来减少空气污染。例如,由电子设备控制的燃料喷射技术,三元催化器的使用。而三元催化的使用前提是准确控制空然比,使得它总是接近设定好的理论空燃比。根据这个要求,氧气传感器被添加到排气管上,用以检测尾气中氧气含量,并且使发动机合理分配燃油喷射量,这样可以让发动机在一般的情况下在理论空燃比附近工作,并实现停机-循环控制燃油喷射,这是非常有作用的改进,这样可以大大提高发动机基本的性能和增加车辆燃油经济性。在汽车行业内,该传感器是汽车市场最大的市场之一。业内主要汽车制造商以及电气和零部件制造商大都非常重视汽车传感器的开发和生产。氧气传感器的专利申请数量在汽车传感器中排名第一,这也反映了传感器的重要性。举一个简单的例子,用于控制汽车空燃比的氧传感器在日本以每年50%-60%的速度增长。就中国而言,过去三年中有超过2000万辆旧车需要更换氧气传感器,而厂家生产的全新车辆所需的氧传感器数量每年超过200万,这是一个非常庞大的市场。目前,基本上每个家用小轿车都是安装数十至近百个传感器,而对于一些豪华的车而言,更是需要更多的传感器,所以说氧传感器的市场发展前途是非常广阔,而目前氧传感器的研究已成为热门。

参考文献

 [1]刘春晖,曹宇航.汽车发动机维修必会技能200问[M].北京:机械工业出版社, 2014.

 [2]王宏伟.氧传感器的结构原理与故障分析[M].北京:机械工业出版社, 2005.

 [3]杨维俊.汽车传感器维修技术[M].化学工业出版社, 2017.

 [4]国树文.传感器检测技术在汽车电控发动机中应用[J].科技创新与应用, 2016 (28) :146.

 [5]史志华.汽车氧传感器的结构与检测方法[J].内燃机与配件, 2018 (23) :68-70.

 [6]胡建峰.浅谈汽车氧传感器的故障及检查方法[J].中外企业家, 2018 (01) :196.

 [7]刘子强, 邵晗, 李全.氧传感器OBD系统诊断原理及故障分析[J].农机使用与维修, 2018 (01) :39-43.

 [8]王晓林.波形诊断技术在K3发动机故障判断上的应用研究[D].吉林大学, 2016.

 [9]段刚.汽车氧传感器的常见故障及检查方法[J].山东工业技术, 2016 (10) :25.

 [10]韩建国.汽车电控系统检测与维修实训[M].北京:机械工业出版社, 2008.
