交通路口红绿激光灯提示装置的设计
摘 要
公路交叉路口的通行基本都是采用交通信号灯来进行分时通行，正常气候条件工作能够满足使用。但是当在阴雨雾霾天气或者是夜晚时，交通路口红绿灯下的人行道上因为光线阴暗原因，红绿灯的指示不够清晰，大多车辆经过时可以做到减速等待，但也有一些车辆在通过时因为不注意红绿灯信号而高速经过，进而引发了交通事故。设计一种用于人行道口红绿激光灯提示装置，利用激光发生器和光控开关的组合，向人行道斑马线和停车线的地面上投射出醒目的红绿激光亮斑，让人们注意现在是应该停下还是出行，给人们一个更简洁醒目的提醒，给人们创造出一个更好的生活环境和一个更安全可靠的出行生活保障。
本文利用红绿激光发生器、光控开关、PLC控制，提出设计一款新型的交通路口红绿激光灯提示装置系统。首先介绍了交通路口红绿灯提示装置的现状及发展趋势，提出了新型交通路口红绿激光灯提示装置系统的设计方案，之后介绍了新型交通路口红绿激光灯提示装置的软硬件设计，最后对装置进行联合调试，检验装置的可行性，测试表明新型的交通路口红绿激光灯提示装置，达到了预期的效果，实现了一种更加简洁、安全的交通路口提示体系。
关键词：红绿激光发生器 控制器 交通环境
ABSTRACT
Traffic lights are used for time-sharing traffic in highway intersections, and normal weather conditions can meet the requirements. But when it's raining haze or at night, the traffic lights aren't clear enough on the sidewalk at the traffic lights because the lights are dark, and most cars can slow down and wait. But some vehicles pass at high speed because they don't pay attention to traffic lights, come fine accidents. A device for indicating the lipstick and green laser lamp on the sidewalk is designed. By using the combination of the laser generator and the light control switch, the bright red and green laser spots are projected onto the ground of the zebra crossing and the parking line on the sidewalk. It is suggested that drivers and pedestrians should go ahead or wait at this time to create a better and safer traffic environment, which can greatly reduce the frequency of traffic accidents.
In this paper, a new type of red and green laser light indicating system is designed by using the red and green laser generator and the light controlled switch PLC. This article first describes the evolution process and corresponding milestones of the red green laser light prompting device at highway junctions., puts forward the design scheme of new type red and green laser light indicating device system, Later introduced a new type of road junction red green laser reminder device system design. Finally, carry out the commissioning test to verify that it work
prompting device achieves the desired effect, and achieves a more concise and safe traffic intersection prompting system.
Key words: Red and green laser generator Controller Traffic environment
第一章绪论
1.1课题研究的背景及意义
改革开放以来，我们国家城乡人民群众的生活水平和生活质量都有了很大的提高，大量汽车进入家庭。
城市转化过程更是突出，国家省市人口更是飞速增长。流动人口的不断聚集，城市化严重，城市人口的不断增多，不仅给生活、教育、医疗等带来了极大的压力，在交通上显的是更为突出。人口的密集，上下班的拥堵，伴随着而来的就是交通安全更是比比皆是。
随着社会交通的快速发展，伴随着城市建设的速度，道路建设也成为城市发展的标志。由于道路建设相对落后，道路拥堵、交通拥堵和交通事故频繁发生。交通道路上发生的追尾、撞车、车祸等给人类人身财产安全造成威胁的事情，随即国家引进红绿等知识系统。用红绿灯指示系统来指挥路口的出行来保障人们的日常出行和行走的人身、财产安全减少事故的发生频率。红绿交通指示灯是由红色、绿色和黄色指示灯组成，在公每个方向加上LED指示器来指挥控制交通；在每个方向上左、直、右转三秒。红绿灯体系装置的应用，在一定意义上，大大降低了车祸的发生率，一定程度上保障了人身和财产安全，营造出了一个相对安全有秩序的交通环境。
现有红绿灯交通指示系统在正常气候条件工作能够满足使用，保证各方道路交通参与者的安全。但是当在阴雨雾霾天气或者是夜晚时，交通路口红绿灯下的人行道上因为光线阴暗原因，红绿灯的指示不是很清晰，大多车辆经过时可以做到减速等待，但也有一些车辆在通过时因为不注意红绿灯信号而高速经过，进而引发了交通事故，造成巨大的人员伤亡及财产损失。
此论文就是针对如何减少我国交通路口的交通事故，提出现有的问题，列出解问题的方法，创建一种新型的交通路口提示装置，来保障人们安全出行，营造出一个更加安全的交通环境来造福人们。
二、课题综述（课题研究，主要研究的内容，要解决的问题，预期目标，研究步骤、方法及措施等）
课题研究
本课题以传统交通路口红绿激光灯提示装置为核心，添加红绿激光灯发生器、光控开关组合等，向人行道斑马线和停车线的地面上投射出醒目的红绿激光亮斑，提示司机和行人此时应该前行或等待，创造出更加良好、安全的交通环境，来降低交通事故发生的频率。
主要研究内容：
（1）对该装置进行整体规划和结构设计
（2）装置涉及到的交通控制原理、三菱PLC控制器等知识的学习研究和运用

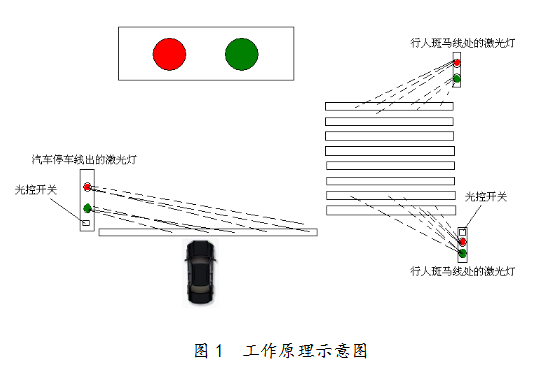

（3）绘制出该装置的工作示意图和电路示意图
（4）购买元器件并搭建有关控制电路
（5）编制程序，进行该装置联合调试，检验该装置的可行性。
解决问题：
（1）怎样把控制器正确的运用到这款交通路口红绿激光灯提示装置上
（2）搭建正确的控制电路
（3）编制程序，进行该装置联合调试
预期目标：
（1）绘制电路图，完成仿真系统设计
（2）购买元器件，搭建相关控制电路
（3）编制程序
（4）进行该装置联合调试，检验该装置的可行性
（5）完成本设计的相关论文。实现此交通路口红绿激光灯提示装置在阴雨雾霾天气或者是夜晚时，向人行道斑马线和停车线的地面上投射出醒目的红绿激光亮斑，提示司机和行人此时应该前行或等待，创造出更加良好、安全的交通环境。
研究步骤、方法及措施
（1）搜集有关交通等控制资料，学习三菱PLC控制器的使用。
（2）绘制电路图、工作原理图。
（3）购买元器件，搭建有关控制电路。
（4）编制程序，进行该装置联合调试。
（5）检验该装置的可行性，分析问题。
（6）完成本设计的相关论文
（7）遇到难于解决的问题时，及时请教指导老师或同学共同研究解决；
三、设计（论文）体系、结构（大纲）
第一章 绪论
第二章 系统整体方案设计
第三章 系统硬件电路设计
第四章 系统软件设计
第五章 软硬件的综合调试
第六章 总结和展望
附录（电路图原理及相关证书材料）
参考文献
参考文献
[1]周旋。 基于PLC步进编程的交通灯控制设计[J]. 电子技术与软件工程，2017,（09）：124.
[2]张亮亮。 基于组态王和PLC实现交通信号灯的系统设计[J]. 电子世界，2017,（06）：189.
[3]王坤。 基于三菱PLC和MCGS的智能交通灯设计[J]. 中国新技术新产品，2017,（05）：13+135.
[4]田玉瑛。 基于时序控制系统的PLC程序设计策略--以十字路口交通灯讨论为例[J]. 数字技术与应用，2017,（02）：31-32.
[5]陈天胜，任继锋。 基于PLC控制的智能分段延时信号灯系统设计[J]. 自动化与仪器仪表，2016,（11）：63-64.
[6]刘中原，闫学勤，李凤婷。 基于多路口车辆滞流量的交通灯协调控制系统设计[J]. 工业控制计算机，2016,（10）：33-35.
[7]吴淑娟。 基于PLC的智能交通信号灯控制系统设计[J]. 闽西职业技术学院学报，2016,（04）：106-109.
