环锭设备级升装置设计 - 复件(2).
摘要
升降装置的作用是使升降龙筋作有规律的运动。粗纱卷绕时，每绕一圈粗纱，升降龙筋需移动一个圈距，因为筒管的卷绕速度与纱管的卷绕直径成反比，所以升降龙筋的升降速度，也需依此规律变化。故升降龙筋的升降、筒管的卷绕传动可由同一变速机构来承担。为了逐层卷绕粗纱，每绕完一层后，升降龙筋需换向一次；为了使纱管两端呈截头圆锥体形状，每绕完一层粗纱后，升降龙筋的动程应缩短一些，以使管纱各卷绕层高度逐层缩短。
本次设计的是链条式升降装置 。如图所示。由变速系统传来的变速使升降平衡轴作正反向交替运动。升降平衡轴上固装有升降链轮，通过链条与摆臂( 升降杆)的中部相联，摆臂以支点，另一端托持升降龙筋。当升降轴往复回转时，升降龙筋在摆臂的放大作用下，完成升降运动。
为了减轻负荷、降低功率消耗，在升降平衡轴上与摆臂对应的方向挂有平衡重锤。当升降龙筋上升时，平衡重锤下降，借 重锤的重量托扶升降龙筋帮其上升。但因升降龙筋全靠本身自重而下降，所以平衡重锤的总重又不能太大，以保证使升降龙筋的重力矩略大于平衡重力矩。
关键词：粗纱机，链条式，升降装置，升降龙筋
目录
1 纺织工业及粗纱机概述 3
1.1 2010年我国纺织工业发展概论 3
1.2 粗纱机型号 5
1.3 粗纱机主要技术参数 5
1.4 粗纱机的传动系统概述 6
2 粗纱机的任务及其工艺流程 8
2.1 粗纱机的工序 8
2.2 粗纱机工艺的流程 8
3 龙筋换向及其升降平衡 9
3.1 有关龙筋 9
3.2 升降装置概述 9
3.3 换向机构 9
3.4 粗纱机升降装置 10
3.4.1 链条式升降装置 10

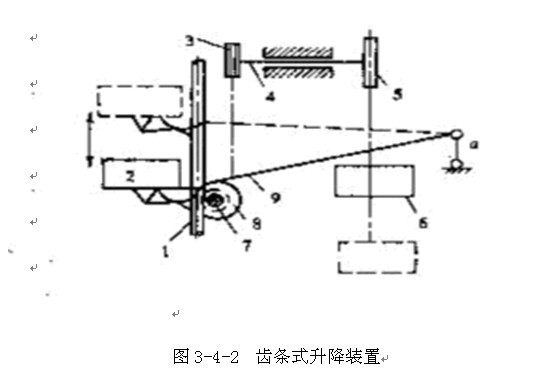

3.4.2 齿条式升降装置 11
3.5 两种升降平衡机构优缺点对比 12
3.5.1 链条式升降平衡机构的优缺点： 12
3.5.2 齿条式升降平衡机构的优缺点： 12
4 龙筋升降运动分析 13
4.1 粗纱卷绕的条件分析 13
4.3 龙筋升降运动分析 16
5 传 动 方 案 18
5.1 粗纱机卷绕传动系统的发展 18
5.2 粗纱机的传动系统 19
5.3 粗纱机传动系统及各部件分析 21
5.3.1 粗纱机的机械传动 21
5.3.2 变换齿轮的作用 21
6 机构计算及分析 23
6.1 重锤重量的计算及结构分析 23
6.2 轴的计算 25
6.3 联轴器的选择: 25
6.3.1 类型选择 25
6.3.2 载荷计算 25
6.3.3 型号选择 26
6.4 其他问题 26
6.4.1 轴承的润滑 26
6.4.3 产量计算 27
7 结 论 28
参考文献 29
致 谢 30
参考文献
[1] 周荣主编.纺纱机械.北京:中国纺织出版社，1999.10
[2] 陈人哲.纺织机械设计原理.上册(第二版).北京:中国纺织出版社，1996
[3] 陈浦.纺纱工艺学.上海:上海交通大学出版社，1994
[4] 濮良贵，纪名刚主编.机械设计（第七版）. 北京:高等教育出版社,2001.
[5] 孙桓，陈作模，葛文杰主编. 机械原理（第七版）. 北京:高等教育出版社,2006.
[6] 邹慧君主编.机械运动方案设计手册.上海:上海交通大学出版社，1994.
[7] 杨基厚主编.机构运动学与动力学.北京：机械工业出版社,1986.
[8] 杨锁延主编.现代纺纱技术. 北京:中国纺织出版社,2003
[9] 孙卫国主编. 纺纱技术. 北京:中国纺织出版社,2005
[10] 家智主编.纺纱工艺与设备. 北京:中国纺织出版社,2004
[11] 港纺协会主编.纺纱技术手册.香港:金箭科技出版社,1990
[12] 联合编写组编.机械设计手册(上).北京:机械工业出版社.1990
[13] 联合编写组编.机械设计手册(中).北京:机械工业出版社.1990
[14] 联合编写组编.机械设计手册(下).北京:机械工业出版社.1990
[15] HappeyF. Contempoary textile engineeing. ACADEMIC press.1982
[16] 中国放置总会教育部组织编写.棉纺设备. 北京:中国纺织出版社,2004
[17] 黄大宇，梅瑛主编.机械设计课程设计.长春：吉林大学出版社.2006
[18] 大连理工大学工程画教研室编.机械制图（第四版）.北京.高等教育出版社.2004
