水处理设备系统的开发-反渗透系统的开发设计
摘要
本文首先对反渗透水处理系统的定义进行了说明,然后讲述了其设备的运行原理,运行条件,以及对环境的影响,最后简述了该设
备的常见故障的日常处理和保养。
关键词: 反渗透 水处理 环境
第一章:前言
本套设备主要用于帮助用户能够正确了解RO(反渗透)设备,保证设备处于最佳运行状态,并延长使用寿命。基于科学的态度,请认真阅读本套设备的说明。
在阅读本说明书之前,我们先来简单地了解一下渗透和反渗透(Reverse Osmosis)的工作原理。
反渗透简介:将纯水与含某种溶质的溶液用一种只能通过水的半透膜隔开,此时,纯水侧的水就自发的透过半透膜,进入溶液一侧,溶液侧的水面液位升高,这种现象就是渗透。当液面升高至一定高度时,膜两侧压力达到平衡,溶液侧的液面不再升高,这时,膜两侧就有一个压力,称为渗透压。如果我们给溶液侧加上一个大于渗透压的压力,溶液中的水分子就会被挤压到纯水一侧,这个过程正好与渗透相反,我们称之为反渗透(逆渗透)。我们从反渗透的过程可以看到,由于压力的作用,溶液中的水分子进入纯水中,纯水量增加,而溶液本身被浓缩。本设备使用的反渗透膜是半透性螺旋卷式膜,当原水以一定的压力被送至反渗透膜时,水透过膜上的微小孔径,经收集后得到纯水,而水中的杂质如可溶性固体、有机物、胶体物质及细菌等则被反渗透膜截留,在截流液中浓缩并被去除。一级反渗透可去除原水中97%以上的溶解性固体,99%以上的有机物及胶体,几乎100%的细菌。
RO设备是目前世界上水处理设备中制取纯水的最先进的设备之一,其运行费用低、经济、操作方便、运行可靠,是商家首选的制取纯水的设备。本套设备的产水能力为3吨/小时。设备的生产能力是在原水在25摄氏度、标准生产状况下的值。水温及其他生产条件的改变都将影响设备的生产条件的改变都将影响设备的生产能力。
第二章:设备的概况
2.1工艺流程
自来水 => 原水箱 => 原水泵 => 砂滤 => 碳滤 => 软水机 => 软水箱 => 软水泵 => 5微米过滤器 => 高压泵 => 反渗透膜组 => 纯水箱 => 纯水泵 => 1微米过滤器 => 使用点
2.2预处理
2.2.1原水箱:
型式: 圆形 数量: 1台
材质: PE 容量: 10000L
2.2.2原水送水泵
型式: 卧式 数量: 2台
厂牌: GRUNDFOS 型号: CHI12-25(A-W-G-BQQV)
注意:开机时,必须先确认水泵之球阀是否全开,否则,水泵会无水空转,造成损坏。
2.2.3全自动石英砂过滤器:
型式: 圆柱立式 体积: 1000L 数量: 一套
附属配件: 石英砂: 1400公斤
操作流程:采水 => 逆洗 => 静止 => 正洗 => 采水 (手动再生用螺丝刀插入按纽上箭头槽并用力压下,或转动再生转盘,逆时针旋转至要求位置。)
注意:为保持设备的寿命,滤材应每年更换一次。
2.2.4全自动活性碳过滤器:
型式: 圆柱立式 体积: 1000L 数量: 一套
附属配件: 石英砂: 1400公斤 活性炭: 300公斤
操作流程:采水 => 逆洗 => 静止 => 正洗 => 采水 (手动再生用螺丝刀插入按纽上箭头槽并用力压下,或转动再生转盘,逆时针旋转至要求位置。)
注意:为保持设备的寿命,滤材每年或吸附失效时更换一次。
2.2.5自动软水机:
型式: 圆柱立式 体积: 450L 数量: 一套
附属配件: 阳离子交换树脂: 325L
操作流程:采水 => 逆洗 => 注盐 => 正洗 => 采水
注意:(1)滤材每一年补充10%,每三年全部更换。
(2)以EBT测定如未软化,测试液呈红色,须再生。
(3)盐桶Nacl溶液须保持一次再生用量。(26%Nacl:500L)
(手动再生用螺丝刀插入按纽上箭头槽并用力压下,或转动再生转盘,逆时针旋转至要求位置。)
2.2.6软水箱:
型式: 圆形 数量: 1台
材质: 不锈钢 容量: 10000L
2.2.7软水送水泵:
型式: 卧式 数量: 2台
厂牌: GRUNDFOS 型号: CHI12-20
注意:开机时,必须先确认水泵之球阀是否全开,否则,水泵会无水空转,造成损坏。
2.2.8RO进水泵:
型式: 卧式 数量: 2台
厂牌: GRUNDFOS 型号: CHI14-30
注意:开机时,必须先确认水泵之球阀是否全开,否则,水泵会无水空转,造成损坏。
2.3主机配置
部件 功能及注意事项
精密过滤器
保安过滤器是在原水进入膜以前的最后一道保护。它可以有效去除前处理泄漏的大于5微米的物质。主要是防止悬浮微粒进入反渗透膜元件,在膜表面沉积而污染膜元件。
高压泵
高压泵主要作用提升原水的压力以克服渗透压并有充足余压以生产纯水。高压泵是RO设备的关键部件之一,其性能与整机性能有很大关系。原水泵与高压泵在运行中不应出现空转;不得长期超负荷运行;高压泵不得出现进口水压低于最小极限压;最应注意本高压泵不能存在憋压情况。在平时运行管理中,应时时注意给高压泵排气,并保证动力线及接线盒的干燥
反渗透膜壳
用于容纳反渗透膜元件,承压并产生一个高压环境进行反渗透操作。膜壳采用端头密封形式。安装时必须注意密封圈不损坏,有效密封。装膜时可在橡胶密封圈上涂凡士林,以利于安装及密封。在RO试压时注意观察膜壳端头密封情况。
反渗透膜 RO膜是RO设备中的关键部件。本套设备选用12支进口4040反渗透膜。
流量计 纯水流量计和浓水流量计分别测量RO浓水、纯水的流量。
压力表 测量反渗透设备各处的水压
冲洗电磁阀
用于RO膜面的低压大流量冲洗,去除膜面由于浓差极化、膜面吸附、膜面沉积引起的污染物,恢复膜的通水量、提高膜的使用寿命。自动冲洗过程有RO设备自控操作
浓水调节阀 用于调节RO设备的操作压力、纯水和浓水比例、纯水产量。注意RO设备在高压泵开启运行中的任何时候,浓水调节阀都不得关闭以防膜及泵承压超过极限而损坏。
电导率仪 主要作用是监测反渗透出水的电导率。
低压保护 防止RO高压泵空转或在超过极限低压下工作。RO设备的低压极限参数已经调整。
液位控制 根据原水箱及纯水箱的液位对反渗透设备自动进行停机或启动的操作。

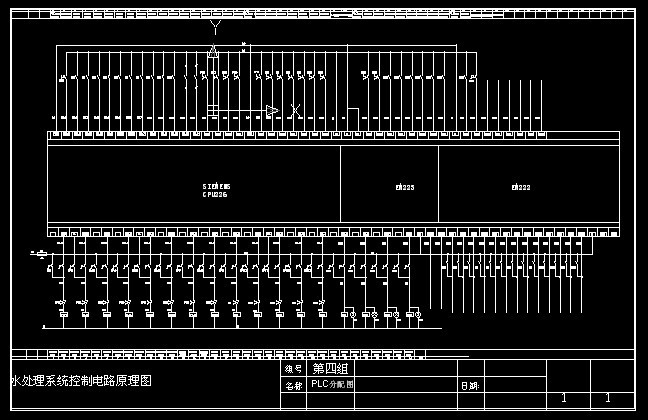

电控柜 含电导率仪器仪表、控制设备,是反渗透设备的控制中心。
