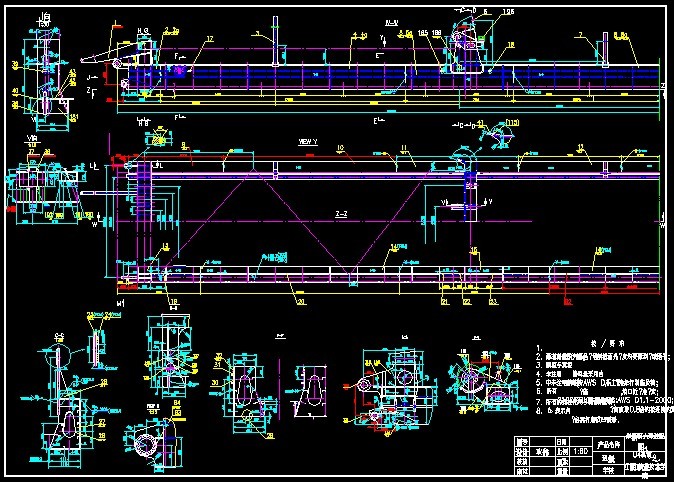

基于岸桥前大梁的制作工艺和标准的开发(说明书+CAD图纸)

基于岸桥前大梁的制作工艺和标准的开发(说明书+CAD图纸)

基于岸桥前大梁的制作工艺和标准的开发(说明书+CAD图纸)

  • 适用:本科,大专,自考
  • 更新时间2021年
  • 原价: ¥306
  • 活动价: ¥200 (活动截止日期:2021-04-20)
  • (到期后自动恢复原价)
基于岸桥前大梁的制作工艺和标准的开发(说明书+CAD图纸)

       基于岸桥前大梁的制作工艺和标准的开发(说明书+CAD图纸)
                          摘 要


伴着经济的不断发展以及中国加入WTO后的竞争的场面,中国的对外贸易发展也得到了一定程度的提高。这必然使得世界各国港口码头的不断发展,也促使了港口各种大型起重机的发展。
本说明书主要介绍了岸边集装箱起重机的一部分(前大梁)的制作工艺过程和基本结构形式,并进一步从拼板各零部件的制作和其装配的一系列过程说明;同时也介绍了钢结构的一般制作要求和美国焊接标准(AWS.D1.1:2000)相关知识,最后讲述了岸桥的维护和润滑要求。


 关键词:结构形式   制作和装配    焊接标准    维护和润滑

第一章   钢结构的一般制作要求
1.1   钢材的脆性断裂
钢的破坏形式有两种。即塑性破坏和脆性断裂。塑性破坏之前有明显的塑性变形,人能及时发现并采取措施而防止发生事故。而脆性破坏前的变形很小,且断裂进展的速度极快,裂纹进展到临界尺寸之后,扩展速度非常快,结构破坏于顷刻之间。由于事先没有任何破坏的预兆,故脆性断裂破坏比塑性破坏危害大得多。脆性断裂 的主要原因决定于应力状态、化学成分、应力集中、钢材厚度和焊接工艺等。
疲劳破坏也属于脆性断裂,疲劳断裂是微观裂纹在连续重复载荷作用下不断扩展直至断裂 的脆性破坏。端口可能贯彻于母材,可能贯穿于连续焊缝,也可能贯穿于母材及焊缝。
焊接接头不仅有应力集中,而且残余焊接应力也比较高,如焊缝处往往存在有微小非金属 夹渣物、未焊透、熔合不良、咬边等焊接缺陷,形成承载能力薄弱点。在重复外载荷作用下, 产生焊接接头中疲劳裂纹。所以在焊缝处、截面几何形状突然改变处是疲劳强度低的部位,需 要特别注意。在设计制造过程中,应采取如下的措施防止脆性断裂:
1)在接头设计阶段应避免焊缝立体交叉和在一处焊缝大量集中,同时焊缝应尽能对称于 构件的重心布置,尽量采用较小的焊缝尺寸。
2)防止缺口的产生(包括焊缝内部的咬边、气孔、夹渣及裂纹),减少自由边的焊接。
3)通常焊缝的疲劳强度都低于母材,某一个构件焊缝的数量越少越好。
4)尽量减少焊接剩余应力,必要时需要消除应力。
5)自动焊的焊缝疲劳强度较高,半自动焊次之,手工焊最低。因此应尽量采用自动焊和半 自动焊。手工焊宜用于次要构件和受力较小的连接。
6)不同的尺寸结构的连接尽量有圆弧过渡。 特别要指出的是,由于厚板在生产过程中,轧制的次数少,晶粒一般较薄板粗糙,所以冲击韧性较薄板小(ASTM 标准出厂要求厚板冲击值要比厚板高),造成脆性断裂的可能性增加。


目  录
摘要……………………………………………………………………………………………………………Ⅰ
第一章  钢结构的一般制作要求 ……………………………………………………1
1.1 钢结构的脆性断裂  ……………………………………………………………1
1.2  LIFTECH钢结构的制作要求 ……………………………………………2
第二章  美国焊接标准(AWS.D1.1:2000)…………………………‥5
2.1 焊接接头形式和焊接方法  …………………………………………………5
2.2 无损探伤的基本类型……………………………………………………………9
第三章  前大梁的制作工艺过程………………………………………………………10
    3.1  焊接工艺(WPS)编制及使用………………………………………10          3.2  箱体结构内横隔板的下料及制作……………………………………12                                     3.3  矩形隔板安装焊接工艺 …………………………………………………13                                        3.4  承轨梁制作和装配 …………………………………………………………17                                                     3.5  前大梁的划线、加工、装配   ……………………………………………22
第四章  力学性能的计算……………………………………………………………………24
4.1  钢结构的强度和刚度计算……………………………………………………24
4.2  对接焊缝的强度计算……………………………………………………………25
4.3  角接焊缝的强度计算……………………………………………………………26
第五章   岸桥前大梁的维护和润滑………………………………………………26
5.1  前大梁的维护  ……………………………………………………………………26
5.2  前大梁润滑……………………………………………………………………………27

结语……………………………………………………………………………………………………………29
参考文献…………………………………………………………………………………………………29
致谢……………………………………………………………………………………………………………30



参考文献

1.《机械制图》           主编:钱可强     机械工业出版社

2.《机械设计基础》       主编;吕慧瑛     上海交通大学出版社

3.《机械零件手册》       主编:周开勤     高等教育出版社

4.《岸桥制作应知应会》   主编:工艺人员   振华工艺部出版

5.《钢结构常用数据手册》 主编;本书编委会
                         中国建材工业出版社    2006年1月
