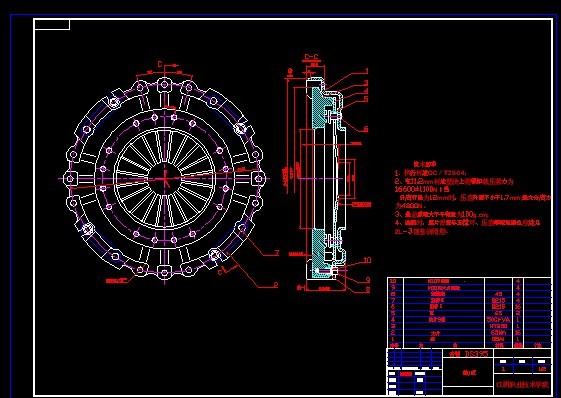

DS395离合器的设计（说明书+CAD图纸）
摘要
本文介绍了汽车离合器的发展过程及其在汽车工业上的应用, 多年的实践经验和技术上的改进使人们逐渐趋向于首选单片干式摩擦力离合器,因为它具有从动部分转动惯量小,散热性好,结构简单,调整方便,尺寸紧凑,分离彻底等优点,而且由于在结构上采取一定措施,已能做到接合平顺,因此现在广泛用于大,中,小各类车型中。
如今单片干式摩擦离合器在结构设计方面相当完善.采用具有轴向弹性的从动盘,提高了离合器的接合平顺性.离合器从动盘总成中装有扭矩减震器,防止了传动系统的扭转共振,减少了传动系噪声和动载荷。
随着人们对汽车舒适性能要求的提高,离合器已在原有基础上得到不断的改善,乘用车上越来越多地采用具有双质量飞轮的扭矩减震器,能更有效地降低传动系的噪音。
阐述了离合器(DS 395)的摩擦传动机构设计, 压盘设计, 离合器盖设计的步骤。又分析了离合器常见的故障对离合器的影响，以及常见故障排除的一般方法。
关键词: 摩擦传动机构 压盘 离合器盖 常见故障排除
目 录
摘要…………………………………………………………………………………I
ABSTRACT…………………………………………………………………………II
第一章 引言………………………………………………………………………1
第二章 离合器(DS 395)的设计………………………………………3
2.1摩擦传动机构………………………………………………………3
2.2压盘设计……………………………………………………………4
2.2.1压盘传力方式的选择………………………………………4
2.2.2压盘几何尺寸的确定………………………………………5
2.2.3传力片的设计及强度校核………………………………5
2.3 离合器盖设计……………………………………………………6
2.3.1 在设计时应特别注意以的问题…………………………6
2.3.2 离合器的分离装置………………………………………6
2.3.3 分离杆的材料与热处理…………………………………8第三章 摩擦离合器使用维护………………………………………9
3.1 摩擦离合器的概念………………………………………………9
3.2 摩擦离合器应能满足的基本要求………………………………9
3.3 离合器常见的故障………………………………………………9
3.3.1 离合器故障大致的分类…………………………………9
3.3.2 故障原因分析……………………………………………9
3.3.3 离合器打滑的概述………………………………………10
3.3.4 离合器抖动的分析………………………………………11
3.3.5 检查、故障排除和安装…………………………………13
结语………………………………………………………………………………15
参考文献…………………………………………………………………………17
致谢………………………………………………………………………………18
参考文献（References）
[1] 张招贤，，北京：《汽车工业》出版社 2003.6
[2] 宋玉林，董贞贤，沈阳：《机械零件设计手册》辽宁大学出版社，1991
[3]全国汽车工业信息中心《汽车工业》编辑-部.2006.6
[4] 张招贤，王新明，《机械设计基础广》东机械出版社。1991，（3）：28
[5] 张招贤，王新明。《广东学报》。1992，2（2）：108-112
[6] 倪怀祖，《汽车工业》，1981，（6）：19-22
[7] 倪怀祖. 《上海汽车工业》，1973，（3）：28
[8] 黄君明. 《汽车工业》.1989，（10）：16-19
[9] 张招贤，李海涛，等。《广东学报》.1992，2（1）：30-34
[10] 张招贤，黄斌，等。《金川科技》。1986，（4）：16-21
