ZH3100组合式选粉机的设计（说明书+CAD图纸）
此次毕业设计的课题是选粉机的改造。这一设计课题主要是对高效选粉机的探讨，高效选粉机的诞生促进了粉磨技术的进步，使水泥粉磨技术得到迅速发展。
选粉机由英国人Mumford和Moody与1885年发明。1889年德国Gebr.Pfeiffer公司首先在工业上应用。由于美国Sturtevant公司生产的这种选粉机应用最广，闻名于世，顾常称Sturtevant选粉机。按其分级原理，又称为离心式选粉机。至今离心式选粉机还在大量应用，而且基本结构及分级原理没有本质变化，故有人称它为第一代选粉机。虽然最初的离心式选粉机仍在大量使用，也有人对其局部进行了改进，但还是无法消除其存在的三个根本性缺点：
a) 循环气流中粉尘多，致使选粉区内物料的实际浓度大，扩大了干扰沉降的影响；
b) 选粉区内存在着较大的风速梯度，使分离粒径不均，粗颗粒会被其遭遇到的高速风带出；
c) 效应问题，使细小颗粒随粗颗粒碰撞而降落。
60年代原西德的WEDAG公司开发了旋风式选粉机，它采用外部循环风机供风来取代离心式选粉机的内部供风，用小旋风筒取代离心式选粉机的大直径外筒来收集细粉提高了收尘效率，从而使得循环气流中含尘浓度大为降低，其基本克服了离心式选粉机的第一项根本性缺点，但无法消除第2 、3项缺点，故其分离效率仍偏低。1970年北京水泥工业设计院在青岛水泥厂φ1.83×6.1m水泥磨上安装了国产首台旋风式选粉机样机，取得了良好的节能增产效果，并很快在全国推广了旋风式选粉机系列产品。旋风式选粉机也有人称它为第二代选粉机。
直到1979年日本的小野田公司开发了O-SEPA选粉机，才消除了离心式选粉机存在的第2 、3项缺点，形成了较理想的高效分选设备。O-SEPA选粉机保留了旋风式选粉机外部供风循环气流高效净化，利用了平面螺旋气流选粉的原理，以笼式转子取代小风叶，使气流在横截面上与切向成一定角度稳定均匀地穿越整个选粉区，这样就消除了离心式选粉机存在的第2 、3项缺点。在此基础上不少公司推出了类似的笼式选粉机。以O-SEPA选粉机为代表的笼式选粉机称为高效选粉机，有人称它为第三代选粉机。
为满足新工程建设和老系统改造的需要，天津水泥工业设计研究院于1997年适时第推出了新开发的TLS系列组合式高效选粉机，取代至今仍在使用的离心式和旋风式选粉机，使得工艺流程大为简化，且分离效率有较大的提高。
建筑技术的发展对水泥品种和质量提出了更高的要求，随着现代水泥工业的发展。能源日趋紧张的形势和新型粉磨设备的出现，对选粉机提出了更多更高的要求。不仅要求选粉效率高、增产节能，而且要求选粉精度高，改善水泥质量。另外还要求选粉灵敏、成品细度调节范围大、操作方便，以适应千变万化的市场需要。为了适应我国水泥工业的迅速发展，一方面引进了O—Sepa高效选粉机的制造技术，另一方面又研制开发了多种小型高效选粉机，以供众多小水泥工业的改造和建厂的需要。我国当前水泥工业的粉磨系统，大中型厂有一半左右采用圈流粉磨，其中所用的选粉机绝大部分都是比较落后的传统选粉机。只有最近引进的和投产的水泥厂才采用了高效选粉机，国内研制的小型高效选粉机虽有几家使用，但基本上还都处在试验阶段。
在生产过程中，选粉机存在一些问题和缺陷，如选粉效率低、选粉细度不均匀、耗电过多等，严重制约着水泥产量的提高。为提高分离效率和简化工艺流程，避免出现过粉磨而造成能源的浪费，现设计出新型高效分离设备—ZH3100组合式高效选粉机。它是从O-SPEA选粉机的基础设计研究开始,借鉴当前在生料粉磨中使用得比较好的组合选粉机,运用双出风口旋风分离器专利技术,研制出的新型高效选粉机。
目 录
0 引言……………………………………………………………………………………………… 1
1 总体方案论证……………………………………………………………………3
2组合式选粉机的设计计算………………………………………………………… 5
2.1 技术参数几计算………………………………………………………………5
2.2电动机的选择和传动机构的设计 ………………………………………… 6
2.3传动轴的设计及强度校核………………………………………………… 7
2.4螺栓组联接的结构设计及强度校核……………………………………… 10
3设计部分 …………………………………………………………………………… 13
3.1 组合式选粉机的工作原理………………………………………………… 13
3.2 组合式选粉机内颗粒受力分析………………………………………… 13
3.3 选粉机安装 ……………………………………………………………… 16
4 结论 ……………………………………………………………………………… 18
5致谢………………………………………………………………………………… 19
6参考文献……………………………………………………………………………20
7附件清单……………………………………………………………………………21
.附件清单

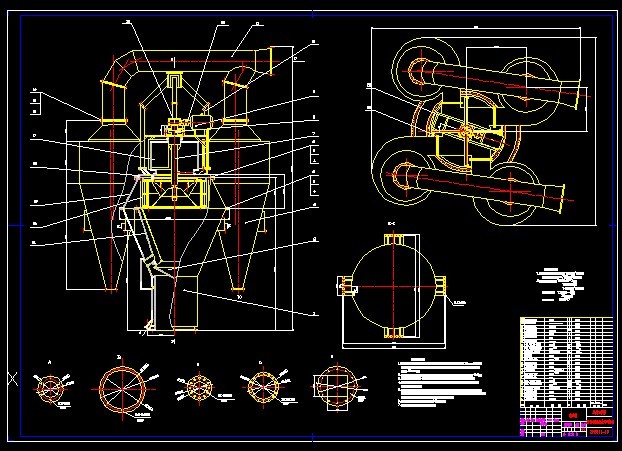

1 组合式选粉机总装图 ZH3100-00 A0
2 下外壳体 ZH3100-101 A1
3 反射锥 ZH3100-102 A4
4 旋风筒 ZH3100-103 A1
5 转子部装图 ZH3100-04 A1
6 进料管 ZH3100-105 A3
7 出风管 ZH3100-106 A2
8 出风壳体 ZH3100-107 A1
9 上盖 ZH3100-108 A2
10 上壳体 ZH3100-109 A4
11 导向叶片 ZH3100-110 A4
12 下内锥体 ZH3100-111 A3
13 导向叶片调节部装图 ZH3100-012 A2
14 轴支架 ZH3100-013 A3
15 大轴套透盖 ZH3100-114 A4
16 缓冲板 ZH3100-115 A3
17 大轴套 ZH3100-04-101 A2
18 上螺母 ZH3100-04-102 A4
19 上透盖 ZH3100-04-103 A3
20 轴套 ZH3100-04-104 A4
21 轴 ZH3100-04-105 A2
22 下透盖 ZH3100-04-106 A3
23 鼠笼 ZH3100-04-07 A1
24 底螺母 ZH3100-04-108 A4
25 导向叶片调节齿轮 ZH3100-012-101 A2
26 导向叶片调节轴 ZH3100-012-102 A3
27 撒料盘 ZH3100-04-07-101 A3
参考文献
1 王仲春．水泥工业粉磨工艺技术．北京：中国建材工业出版社，2000年6月
2 朱祖培.水泥技术. 天津:天津水泥技术杂志社,1999年1 月
3 合肥水泥工业研究设计院．水泥厂破碎粉磨系统新技术文集．2000年
4 国家建材局技术情报研究院．水泥粉磨工艺新技术文集．2002年10月
5 郭俊才．水泥工厂实用技改新技术．北京：中国建材工业出版社，2000年6月
6 水泥工艺设计手册．中国建材工业出版社，1988年6月
7 徐锦康．机械设计．北京：机械工业出版社， 2001年8月
8 王伯平．互换性与测量技术基础．北京：机械工业出版社，2000年2月
9 陈秀宁，施高义．机械设计课程设计．浙江：浙江大学出版社，2001年10月
10 倪文龙,王文杰、梅义荣．应用双出风口旋风分离器改造旋风选粉机．水泥．2/2003，P41～42
11 朱昆泉，许林发．建材机械工程手册．第4版，武汉大学工业出版社，2000年7月
12 江旭昌．高效选粉机．第1版，国家建材局技术情报研究所，1989年8月
13 成大全．机械设计手册．第四版．北京：化学工业出版社，2002年1月
14 褚瑞卿．建材通用机械与设备．武汉：武汉工业大学出版社，1996年9 月
