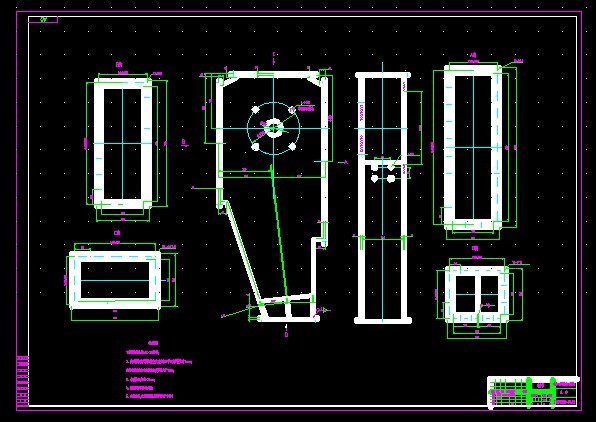

TGSS－50型水平刮板输送机机头段设计（说明书+CAD图纸）
摘 要
刮板输送机是输送粉尘状、小颗粒及小块等散状物料的连续输送设备，可以水平、倾斜和垂直输送。MC即指垂直型输送机，由于输送时，刮板链条全被埋在物料之中，故称为MC埋刮板输送机；又因为埋刮板机槽宽是200mm所以称为MC20型刮板输送机。输送物料具有内擦力和侧压力等特性。垂直输送时，主要依赖物料所具有的起拱特性。封闭机槽内的物料在受到刮板链条在运动方向的推力，且受到下部不断的给料而阻止上物料下滑的阻力时，产生横向阻力时，产生横向侧压力，从而增加物料的内摩擦力，当物料之间的内摩擦力大于物料和侧壁间的外摩擦力及物料自重时，物料就随刮板链条在运动中有振动，有些物料的料拱会时而形成，因而使物料在输送过程中对于链条产生一种滞后现象，影响输送能力。埋刮板输送机主要由封闭断面的壳体（机槽）、刮板链条、驱动装置及张紧装置等部件组成。其设备结构简单、体积小、密封性能好、安装维修比较方便；能多点加料、多点卸料，工艺选型及布置较为灵活；在输送飞扬性、有毒、高温、易燃易爆的物料时，可改善工作条件，减少环境污染。埋刮板输送机目前已被广泛应用于化工、建材、冶金、电力、粮食、轻工和交通领域。MC型埋刮板输送机是采用倾斜度较大或垂直的布置一中刮板输送机，其倾角一般为30。≤a≤90。。单台设备的输送高度不大于30m。
关键词： 输送 料拱 内摩擦力 外摩擦力 侧压力
目 录
1. 前言……………………………………………………………………………………… 1
1.1. 输送技术和输送设备的概况………………………………………………………… 1
1.2. 埋刮板输送机工作原理的特点……………………………………………………… 3
1.3. 本课题的设计目的和主要设计内容………………………………………………… 4
2.设计进度安排和主要任务………………………………………………………………… 5
3.设计计算书………………………………………………………………………………… 6
3.1.已知参数………………………………………………………………………………… 6
3.2.总体方案制定…………………………………………………………………………… 6
3.2.1. 功率计算和主要尺寸的确定……………………………………………………… 6
3.2.2. 传动设计…………………………………………………………………………… 7
3.2.3. 减速器选型……………………………………………………………………………9
3.2.4. 联轴器的选择…………………………………………………………………………10
3.3. 链传动设计………………………………………………………………………………11
3.4. 轴的设计计算和校核……………………………………………………………………14
3.5. 轴承选择与计算…………………………………………………………………………17
4. 设备的安装和调试…………………………………………………………………………20
5. 设备的维护和保养…………………………………………………………………………23
结束语………………………………………………………………………………………… 24
致谢…………………………………………………………………………………………… 28
参考文献……………………………………………………………………………………… 29
1. 前 言
毕业设计作为对我们三年大学专业学习的一个总结，是对我们三年所学进行的一次大检验，也是对所学专业知识和动手能力的全面考核。通过这次毕业设计，可以检验一个学生是不是符合了当代大学生的基本标准、能不能作为一名合格的大学生走向社会。对于我们学生而言，在毕业设计的过程中一定会遇到这样或那样的错误，但是只要做到及早发现问题、解决问题，就可以令我们发现自己的不足。
我选择的是题目是埋刮板输送机的设计。该课题属于中等偏难的题目，我的主要任务是对该设备做改进式的设计，丰富产品系列，对设备存在的不足之处进行改进、完善。
在开始设计之前我们进行了资料的搜集和整理工作，学习和了解输送的工作原理和结构特点；还进行了实地的调研工作，对所设计的题目有了理性和感性的双重认识，以确保设计更合理、更实用。
在设计的具体工作阶段，我完成了全部数据的理论计算，包括设备的总体设计、方案确定、传动设计等，进行了设计结果的圆整以及强度、使用寿命等内容的校核，绘制了设备所有的装配和大部分零件图。这一过程是整个毕业设计的主体过程，也是关键过程，它不仅反应了我们的学习和理解能力，也是对我们动手能力和综合应用知识能力的检验。
我相信，在老师的悉心指导下，通过同学们之间的相互帮助和相互探讨，我们一定能圆满地完成此次毕业设计。
1.1 输送技术与输送设备的概况
输送技术是完成对物品的输送和转移，好的输送技术和输送设备的合理选择会大大降低输送成本和提高输送效率，同时还会降低对周围环境的影响。目前输送技术和输送设备在不同的领域有着不同的发展，在不同的领域有不同的侧重点。较常用的有气力输送、自动分拣输送和埋刮板输送技术及其它相关设备。
参考文献
[1]. 成大先. 机械设计手册[M]. 北京. 化学工业出版社. 2002
[2]. 张莹.机械设计基础[M]. 北京.机械工业出版社. 1997.7
[3]. 梁德本，叶玉驹. 机械制图手册[M]. 北京. 机械工业出版社. 2002
[4]. 黄平，刘建素等. 常用机械零件及机构图册[M]. 北京. 化学工业出版社.1999
[5]. 刘玉兰，汪学德等. 油脂制取与加工工艺学[M]. 北京. 科学出版社. 2003
[6]. 吴宗泽，罗圣国.机械设计课程设计手册[M].北京.高等教育出版社.2005
[7]. 《机械设计手册》联合编写组编.机械设计手册.中册.[M].北京.化学工业出版社.1987
[8]. 申永胜.机械原理教程[M].北京.清华大学出版社[M].2006
[9]. 余俊.等.机械设计手册2[M].北京.机械工业出版社.1991
[10]. 邱宣怀.等.机械设计手册5[M].北京。机械工业出版社.1991
