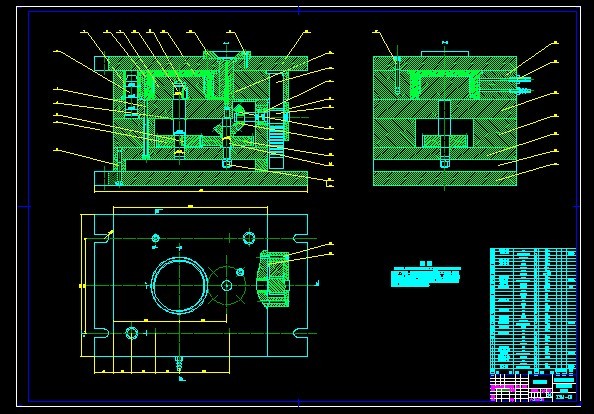

Φ146.6药瓶注塑模设计（说明书+CAD图纸）
摘 要
本次设计的课题为Φ146.6的药瓶及其瓶盖的塑料模具的设计。药瓶的形状是腔大口小，要是采用普通的注射模设计，型芯将难以脱离。虽然可以采用变型芯，但那样会使模具成本大幅度增加，且设计难度比较大。因此药瓶模具为上吹型中空吹塑模具，采用嵌块式结构，铸造水路冷却，结构简单，耐用，便于更换部件，生产效率比较高。模具由动模板、定模板、切割环、模口嵌块、模底嵌块、密封垫板以及固定板等部件组成。瓶盖可以采用普同注射设计，但由于其内部有螺纹，不易采用强行脱模。因此瓶盖模具是两板式，采用旋转脱模的注射模具。该模具自动化程度比较高，效率比较高。该模具由定模板、动模板、支撑板、齿轮轴，圆柱齿轮、圆锥齿轮、齿条等一系列零部件组成。
关键词：定模板 动模板 嵌块 冷却 旋转脱模
1. 总体方案论证
1.1 药瓶的模具方案论证
1.1.1 药瓶的设计原理
药瓶采用上吹型中空吹塑，嵌块式结构。中空吹塑的基本工作过程主要包括以下几个步骤：
1． 挤出管状熔坯（或称型坯）；
2． 模具夹住型坯；
3． 通入压缩空气，将型坯吹胀成模腔形状，空气压力一般为0.26～0.49兆帕；
4． 制品在模内充分冷却，保持压力；
5． 放出制品内的压缩空气；
6． 开模时取出制品。
