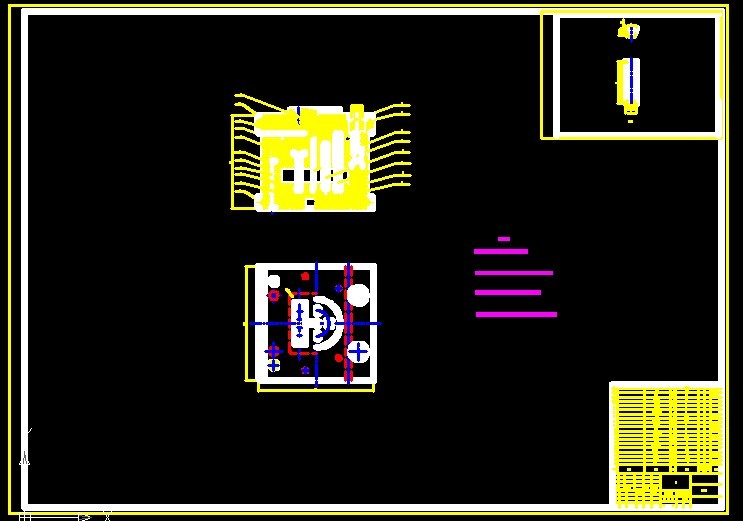

把手封条注塑模的设计（说明书+CAD图纸）
设计指导书
1. 设计前应明确的事项
（1） 明确制品的几何形状及使用要求。对于形状复杂的制品，有时除看懂其图样外，还需参考产品模型或样品，考虑塑料的种类及制品的成型收缩率、透明度、尺寸公差、表面粗糙度、允许变形范围等范围，即充分了解制品的使用要求，因为这不仅是模具设计的主要依据，而且还是减少模具设计者与产品设计者已意见分歧的手段。
（2） 估算制品的体积和重量及确定成型总体方案。计算制品重量的目的在于选择设备和确定成型总体方案。成型总体方案包括确定模具的机构形式，型腔数目，制品成型的自动化程度，采用流道的形式（冷流道或热流道），制品的侧向型孔是同时成型还是后序加工，侧凹的脱模方式等。
（3） 明确注射成型机的型号和规则。只有确定采用什么型号和规则的注射成型机，在模具设计时才能对模具上与注射机有关的结构和尺寸的数据进行校核。
（4） 检查制品的工艺性。对制品进行成型前的工艺性检查，以确认制品的各个细小部分是否均符合注射成型的工艺性条件。
2. 基本程序
模具及其操作必须满足各种要求，其模具设计的最佳方法是综合考虑，系统制定设计方案，模具设计流程图表示了各条件间的相互关系，以及必须满足主功能的边界条件和附加条件的关系。
3. 注射模设计审核要点
（1） 基本结构审核
1） 模具的结构和基本参数是否与注射机规格匹配。
2） 模具是否具有合模道向机构，机构设计是否合理。
3） 分型面选择是否合理，有无产生飞边的可能，制品能否滞留在设有推出脱模机构的动模（或定模）一侧。
4） 模腔的布置与浇注系统设计是否合理。浇口是否与塑料原料相适应，浇口位置是否恰当，浇口与流道的几何形状及尺寸是否合适，流动比数值是否合理。
5） 成型零部件结构设计是否合理。
6） 推出脱模机构与侧向分型或抽芯机构是否合理、安全和可靠。它们之间或它们与其它模具零部件之间有无干涉或碰撞的可能，脱模板（推板）是否会与凸模咬合。
7） 是否需要排气结构，如果需要，其设置情况是否合理。
8） 是否需要温度调节系统，如果需要，其热源和冷却方式是否合理。温控元件随是否足够，精度等级如何，寿命长短如何，加热和冷却介质的循环回路是否合理。
9） 支承零部件结构设计是否合理。
10） 外形尺寸能否保证安装，紧固方式选择是否合理可靠，安装用的螺栓孔是否与注射动、定模固定板上的螺孔位置一致，压板槽附近的固定板上是否有紧固用的螺孔。
（2） 设计图样审核要点
1） 装配图。零部件的装配关系是否明确，配合代号标注得是否恰当合理，零件标注是否齐全，与明细表中的序号是否对应，有关的必要说明是否具有明确的标记，整个模具的标准化程度如何。
2） 零件图。零件号、名称、加工数量是否有确切的标注，尺寸公差和形位公差标注是否合理齐合。成型零件容易磨损是部位是否预留了修磨量。哪些零件具有超高精度要求，这种要求是否合理。各个零件的材料选择是否恰当，热处理要求和表面粗糙度要求是否合理。
3） 制图方法。 制图方法是否正确，是否合乎有关规范标准（包括工厂企业的规范标准）。图面表达的几何图形与技术内容是否容易理解。
（3） 模具设计质量审核要点
1） 设计模具时，是否正确地考虑了塑料原材料的工艺特性、成型性能，以及注射机类型可对成型质量产生的影响。对成型过程中可能产生的缺陷是否在模具设计时采取了相应的预防措施。
2） 是否考虑了制品对模具导向精度的要求，导向结果设计得是否合理。
3） 成型零部件的工作尺寸计算是否合理，能否保证制品的精度，其本身是否具有足够的强度和刚度。
4） 支撑部件能否保证模具具有足够的整体强度和刚度。
5） 设计模具时是否考虑了试模和修模要求。
（4）装拆及搬运条件审核要点有无便于装拆时用的橇槽、装拆孔和牵引螺钉，对其是否作出了标记。有无供搬运用的吊环或起重螺栓孔，对其是否也作出了标记。
目 录
引言……………………………………………………………………1
设计指导书……………………………………………………………2
一、毕业设计课题……………………………………………………4
二、塑件及材料分析…………………………………………………5
三、拟定的成型工艺…………………………………………………6
四、型腔数目确定……………………………………………………7
五、型腔布局…………………………………………………………7
六、分型面与排气系统设计…………………………………………7
七、浇注系统设计……………………………………………………9
八、成型零件设计……………………………………………………11
九、导向与定位机构设计……………………………………………15
十、脱模机构设计……………………………………………………16
十一、模温调节与冷却系统设计……………………………………18
十二、注射模与注射机的关系………………………………………20
十三、模具装配草图及工作原理……………………………………22
十四、设计小结………………………………………………………23
十五、参考资料………………………………………………………24
参考资料
塑料模具技术手册/《塑料模具技术手册》编委会编； ——北京； 机械工业出版社出版；1997.6
塑料制品成型及模具设计/ 叶久新、赵龙主编； ——长沙； 湖南科学技术出版社；2004.7
塑料成型工艺及模具简明手册/ 王孝培主编； ——北京； 机械工业出版社；2000.6
实用模具技术手册/ 陈锡栋、周小玉主编； ——北京； 机械工业出版社； 2001.7
模具制造工艺学/ 甄瑞麟主编；杨善义、张永军副主编；王哲明主审；——北京； 清华大学出版社；2005.1
聚合物材料/ 凌绳、王秀芬、吴友平编著；——北京； 中国轻工业出版社；2000.6（2004.7重印）
注塑模具设计经验点评/ 王永平编著；——北京； 机械工业出版社；2001.7
几何量公差与检测/ 甘永立主编；——5版、——上海；上海科用技术出版社；2001.4
画法几何及机械制图/ 贺光谊、唐之清主编；——重庆；重庆大学出版社；
