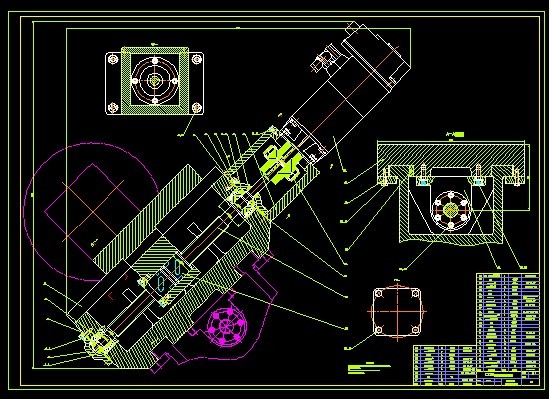

CK20数控车床进给系统设计
1 绪 论
1.1课题背景及目的
我国目前机床总量380余万台，而其中数控机床总数只有11.34万台，即我国机床数控化率不到3％。近10年来，我国数控机床年产量约为0.6～0.8万台，年产值约为18亿元。机床的数控化率仅为6％。这些机床中,役龄10年以上的占60％以上；10年以下的机床中，自动/半自动机床不到20％，FMC/FMS等自动化生产线更屈指可数（美国和日本自动和半自动机床占60％以上）。可见我们的大多数制造行业和企业的生产、加工装备绝大数是传统的机床，而且半数以上是役龄在10年以上的旧机床。用这种装备加工出来的产品国内、外市场上缺乏竞争力，直接影响一个企业的的生存和发展。所以必须大力提高机床的数控化率。
而相对于传统机床，数控机床有以下明显的优越性：
1、可以加工出传统机床加工不出来的曲线、曲面等复杂的零件。
2、可以实现加工的柔性自动化，从而效率比传统机床提高3～7倍。
3、加工零件的精度高，尺寸分散度小，使装配容易，不再需要“修配”。
4、可实现多工序的集中，减少零件在机床间的频繁搬运。
5、拥有自动报警、自动监控、自动补偿等多种自律功能，可实现长时间无人看管加工。
因此，采用数控机床，可以降低工人的劳动强度，节省劳动力（一个人可以看管多台机床），减少工装，缩短新产品试制周期和生产周期，可对市场需求作出快速反应。 此外，机床数控化还是推行FMC（柔性制造单元）、FMS（柔性制造系统）以及CIMS（计算机集成制造系统）等企业信息化改造的基础。数控技术已经成为制造业自动化的核心技术和基础技术。
由于以上优越性，数控机床所占的比例逐渐增大。从2005年的市场消费内容也可可看出,普通机床的市场份额在下降,数控机床则大幅度增长，尤其是中高档数控机床供不应求。可以预见，未来几年普通机床的市场份额将不断下滑, 数控机床的消费会逐渐扩大。[2]
在这样一种背景下，我的课题选择为设计一台数控车床——CK20，用于对转体零件的圆柱面、圆弧面、圆锥面、端面、切槽、及各种公、英制螺纹等进行批量、高效、高精度的自动加工，以提高生产效率和产品质量和降低工人劳动强度。通过本次设计培养综合运用基础知识和专业知识，解决工程实际问题的能力，使工程绘图、数据处理、外文文献阅读、程序编制、使用手册等基本技能及能力得到训练和提高。此外，力求完成课题之余，熟悉国内外数控技术及数控机床的现状及发展趋势,增强对如何发展民族数控机床产业的感性认识。
1.2国内外研究现状及发展趋势
1.2.1 数控系统的发展趋势
自从1951年计算机技术应用于机床上，数控系统经历了数控（NC）和计算机数控（CNC）两个阶段的发展。目前，数控系统正处于第六代――基于PC（PC－BASED）。
未来数控系统将呈以下发展趋势：
1、 继续向开放式、基于PC的第六代方向发展
基于PC所具有的开放性、低成本、高可靠性、软硬件资源丰富等特点，更多的数控系统生产厂家会走上这条道路。至少采用PC机作为它的前端机，来处理人机界面、编程、联网通信等问题，由原有的系统承担数控的任务。
2、向高速化和高精度化发展
3、向智能化方向发展
（1）应用自适应控制技术向高速化和高精度化发展
数控系统能检测过程中一些重要信息，并自动调整系统的有关参数，达到改进系统运行状态的目的。
（2）引入专家系统指导加工
将熟练工人和专家的经验，加工的一般规律和特殊规律存入系统中，以工艺参数数据库为支撑，建立具有人工智能的专家系统。
（3）引入故障诊断专家系统
（4）引入动装置智能化数字伺服驱动系统
可以通过自动识别负载，而自动调整参数，使驱动系统获得最佳的运行[3] 。
1.2.2 我国数控车床的研究现状及发展趋势
1、研究现状
我国数控车床从20世纪70年代初进入市场，至今通过各大机床厂家的不懈努力，通过采取与国外著名机床厂家的合作、合资、技术引进、样机消化吸收等措施，使得我国的机床制造水平有了很大的提高，其产量在金属切削机床中占有较大的比例。目前，国产数控车床的品种、规格较为齐全，质量基本稳定可靠，已进入实用和全面发展阶段。
（1）床身
按照床身导轨面与水平面的相对位置，床身有图1所示的5种布局形式。一般来说，中、小规格的数控车床采用斜床身和平床身斜滑板的居多，只有大型数控车床或小型精密数控车床才采用平床身，立床身采用的较少。平床身工艺性好，易于加工制造。由于刀架水平放置，对提高刀架的运动精度有好处，但排屑困难；刀架横滑板较长，加大了机床的宽度尺寸，影响外观。平床身斜滑板结构，再配置上倾斜的导轨防护罩，这样既保持了平床身工艺性好的优点，床身宽度也不会太大。斜床身和平床身斜滑板结构在现代数控车床中被广泛应用，是因为这种布局形式具有以下特点：
☆ 容易实现机电一体化；
☆ 机床外形整齐、美观，占地面积小；
☆ 容易设置封闭式防护装置；
☆ 容易排屑和安装自动排屑器；
☆ 从工件上切下的炽热切屑不至于堆积在导轨上影响导轨精度；
☆ 宜人性好，便于操作；
☆ 便于安装机械手，实现单机自动化。
(2)导轨
车床的导轨可分为滑动导轨和滚动导轨两种。
滑动导轨具有结构简单、制造方便、接触刚度大等优点。但传统滑动导轨摩擦阻力大，磨损快，动、静摩擦系数差别大，低速时易产生爬行现象。目前，数控车床已不采用传统滑动导轨，而是采用带有耐磨粘贴带覆盖层的滑动导轨和新型塑料滑动导轨。它们具有摩擦性能良好和使用寿命长等特点。
滚动导轨的优点是摩擦系数小，动、静摩擦系数很接近，不会产生爬行现象，可以使用油脂润滑。根据滚动体的不同，滚动导轨可分为滚珠直线导轨和滚柱直线导轨。后者的承载能力和刚度都比前者高，但摩擦系数略大。
参 考 文 献
[1] 冯桂安等.机械制造装备设计[M]. 北京:机械工业出版社，1999:113-135.
[2] 符 钢 ,张芳丽.提高机床制造业的核心竞争力[J].制造技术与机床,2005(1):3-6.
[3] 张新义.经济型数控机床系统设计[M].北京:机械工业出版社,1994:1-17.
[4] 师鸿飞 等.我国数控机床的现状和发展趋势(一)[EB/OL].
http:// www.MW35.com,2004-08-13.
[5] 师鸿飞 等.我国数控机床的现状和发展趋势(二)[EB/OL].
http:// www.MW35.com 2004.8.25.
[6] 王爱玲，白恩远.现代数控机床[M].北京：国防工业出版社，2003:17-24，146-189.
[7] 许兆丰等.车工工艺学[M].北京:机械工业出版社,1980:102-105.
[8] FANUC 交流伺服电机 系列式样一览表及外型图.
http://www.bj-FANUC.com.cn/products/CNC/alphai/SERVOR Alpha I(SPE).
[9]Gallout T A.The selection of an efficient electrical machia.IEE conform Electric Machine and Drives,1993:136-140.
[10] 王丽梅,王炎,郭庆鼎,罗睿夫.数控机床主轴驱动中的交流电机及其控制策略[N]. 电工技术学报,1999(14).
