汽车发动机机加工设备控制系统设计
目前，在自动化领域主要的控制方式有继电器控制、微机控制和PLC控制三种。由于PLC控制系统与继电器控制系统及微机控制系统相比，具有设计、安装、接线、调试工作量小，研制周期短，可靠性高，抗扰能力强，故障率低，对工作环境要求低，维护方便等一系列优点，因此，己成为国内外机加工控制对象的首选控制方案。而继电器控制系统因技术性能差，功能单一，早己在机加工控制对象上淘汰掉了。微机控制系统因抗扰能力较差，对工作环境要求较高，设计研制周期较PLC控制系统长，因此，在机加工控制对象上的应用呈逐年下降的趋势。为机加工控制对象设计研制一个技术性能优良的控制系统，对于提高机加工控制对象的整体技术性能来说具有十分重要的意义。本文正是针对这一课题，选择PLC控制系统作为机加工控制对象的控制方案。

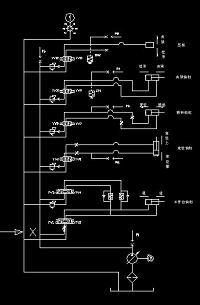

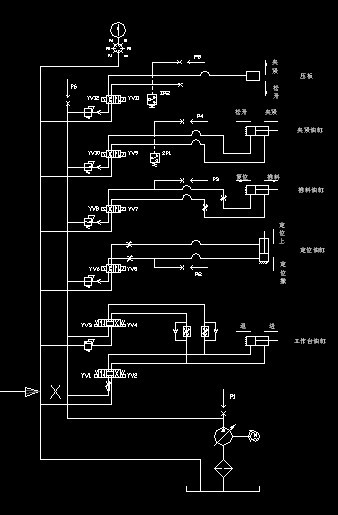

在基于PLC的发动机缸体机加工控制系统设计中，对控制系统中的电机电器控制线路和液压传动PLC控制系统的设计过程作了阐述。在电动机电器控制线路的设计部分，阐述了电动机主电路及其电器控制电路的设计过程。在液压传动PLC控制系统的设计部分，阐述了液压系统原理图，给出PLC及其输入/输出元件的选择结果 。然后根据机加工设备的动作要求详细地阐述了PLC用户程序的设计过程，并给出了上述所有程序的梯形图。最后，在原理设计的基础上，对基于PLC的机加工控制系统进行了工艺设计，设计出一套对刀仪，并给出了其详细设计的装配图。
关键词 机加工 PLC 控制系统设计
目 次
1 绪论………………………………………………………………………………………… 1
1.1 国内外基于PLC的机加工控制系统技术现状发展动态和发展趋势………………………………………………………………………………………… 1
1.2 本课题的选题背景、意义主要内容………………………………………………… 3
2 机加工控制对象概述………………………………………………………… 4
2. 1 机加工控制对象的用途 ……………………………………………………… 4
2. 2 机加工控制对象的工作原理 ………………………………………………… 5
3 基于PLC的机加工控制系统总体方案论证 ………………………………. 9
3.1 机加工设备对PLC控制系统的设计要求…………………………………… 9
3.2 总体控制方案论证…………………………………………………………… 10
4 控制系统硬件设计及实现 ………………………………………………… 12
4.1 电动机电器控制线路设计…………………………………………………… 12
4.2 PLC控制系统输入元件的配置与统计………………………………………… 15
4.3 PLC控制系统输出元件的配置与统计………………………………………… 16
4.4 PLC机型的选择………………………………………………………………… 18
4.5 PLC I/O元件分配……………………………………………………………… 20
4.6 PLC I/0接线图的绘制………………………………………………………… 22
5 控制系统软件设计及实现…………………………………………………… 23
5. 1 PLC程序的组成及各部分程序的作用……………………………………… 23
5. 2 程序设计……………………………………………………………………… 24
6 机床对刀仪设计……………………………………………………………… 33
6. 1 设计背景……………………………………………………………………… 33
6. 2 对刀仪结构设计……………………………………………………………… 34
6. 3 对刀仪器工作原理…………………………………………………………… 34
结论 ………………………………………………………………………………… 36
参考文献……………………………………………………………………………… 37
致谢 ………………………………………………………………………………… 38
附录A ……………………………………………………………………………… 39
附录B ……………………………………………………………………………… 42
