超市人数统计显示装置
摘 要：客流通常也被称作人流量，是大型商场、购物中心、连锁店、机场、车站、博物馆、展览馆等公共场所在管理和决策方面不可缺少的数据。对于零售业而言，人流量更是非常基础的指标。因其与销售量直接的正比关系，人们对人流量统计数据的重视由来已久。人流量对于依赖于人流量量的产业来说意义重大。对于零售业来说，顾客是货币的携带者，又是商品的潜在购买者，研究流量规律，可以增加销售机会，将观看者转变为购物者，最大限度地挖掘商场的销售潜力，增加利润。所以超市人数统计对超市运营有很大的帮助，此设计以单片机系统板－51板为基础进行设计，直接使用了AT89C51精简开发板（简称51板），利用AT89C51的强大的数据处理能力，再配合光电发射接收器、LED键盘模组，实现本次课题的设计。
关键词：单片机 光电发射接收器 LED键盘模
自动人数统计系统作为自动化设备，在现实当中的使用是相当普遍的，自动化设备在目前看来虽然不再是新鲜的事物，但却有它不可替代的功劳。它的产生使得工业化进入了一个新的时代，让我们摆脱了繁琐的机械操作，节省了相当的一部分劳动力也节约了我们的时间，让我们有更多的时间去研制新的事物，也弥补了在人为操作上的误差，将更精确的实现操作流程。从最开始的简单计数，到现在可以实现多元化的计数，比如说：掉电后已经计的个数不能丢失；掉电后重新上电能够继续计数；可以预设计数人数，当达到预设人数时能够做出相应提示。作为毕业设计的论题，我们可以设计一个简单的生产线货物自动计数器系统，能进行一些简单计数即可。
自动人数统计系统包含了丰富的机械知识和控制理论知识，而这正是大家都了解而不曾掌握的，将其作为此次设计的题目，可以让大家在学习这方面理论知识的同时，也能够自己动手制作，一方面填补了大家在这方面知识的空白，另一方面也增加了大家的动手实践能力。除此之外还让我们能够编程实现存储货物数量，语音告知，掉电保护等功能，让我们了解编程的基本思想，掌握编程的基本技巧。
为了能顺利的完成本次毕业设计，我们必须要在课题的设计前作好充分的准备，学习课题相关的理论知识是不可缺少的一个部分，而此次的设计课题是生产线货物自动计数器系统，它是以单片机系统板－51板为基础进行设计开发的，主要包括AT89C51和LED键盘模组，以及传感器部分，因此我们需要了解以下几个方面的知识：
1、AT89C51的低电压检测使用方法；
2、LED数码管动态显示原理及使用方法；
3、十六位单片机汇编语言及C语言的使用；
4、了解光电传感器原理；
5、了解掉电保护的基本原理。
可以预设计数人数，当达到预设人数时能够做出相应提示。（这样便于我们在超市人流量达到饱和状态时做出相应的反应。）
毕业设计说明书目录
引言………………………………………………………………………………………25
第1章 方案论证………………………………………………………………………26
1.1方案一 利用压力传感器实现出入人员的检测………………………………… 26
1.1.1 压力传感器工作原理…………………………………………………………26
1.1.2人员检测方案…………………………………………………………………27
1.2方案二 利用光电传感器实现出入人员的检测………………………………… 27
1.2.1基于光电检测的设计原理……………………………………………………27
1.2.2什么是光电传感器……………………………………………………………27
1.2.3光电传感器的特点 …………………………………………………………28 1.3方案比较……………………………………………………………………………28
第2章 电源电路设计和论证……………………………………………………………29
2.1电源电路的设计和论证……………………………………………………………29

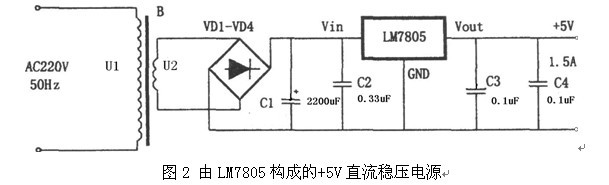

2.1.1利用7805稳压模块设计的5V直流稳压电源………………………………29
2.1.2 电源电路中各元件参数………………………………………………………29
第3章 硬件电路设计……………………………………………………………………31
3.1单片机及其最小系统………………………………………………………………31
3.1.1单片机…………………………………………………………………………31
3.1.2复位电路………………………………………………………………………34
3.1.3振荡电路………………………………………………………………………34
3.2 LED人数显示………………………………………………………………………35
3.2.1 LED模块简介…………………………………………………………………35
3.2.2 主要元器件……………………………………………………………………37
3.2.3 LED接口说明…………………………………………………………………38
3.3串口电平转换………………………………………………………………………39
3.4传感器及其信号转换电路…………………………………………………………39
3.5键盘电路……………………………………………………………………………41
3.6掉电保护原理………………………………………………………………………41
第4章 软件设计…………………………………………………………………………43
4.1主程序流程图………………………………………………………………………43
4.2子程序流程图………………………………………………………………………44
4.3程序清单……………………………………………………………………………44
第5章 系统调试…………………………………………………………………………53
5.1工作软硬件调试……………………………………………………………………53
5.2 在线调试器PROBE和EZ-PROBE接口……………………………………………53
附录………………………………………………………………………………………55
附录2 元器件清单……………………………………………………………………55
附录1 硬件电路图……………………………………………………………………57
参考文献…………………………………………………………………………………61
参考文献
[1]张培仁，张志坚，高修峰.十六位单片微处理器原理及运用[M]．北京：清华大学出版社，2005.
[2]马忠梅，籍顺心，张凯，马岩.单片机的C语言应用程序设计[M]. 北京：北京航空航天大学出版社，2007.
[3]薛钧义，张彦斌．凌阳十六单片机原理及应用[M]．北京：北京航空航天大学出版社，2003.
[4]谭家玉，郑大宇等.单片机原理及接口技术[M]．哈尔滨：哈尔滨工业大学出版社，2003.
[5]赵子婴，赵辉，王洪君，王晓东.单片机及原理应用[M]．济南：山东大学出版社，2003.
[6]李健.AT89C51单片机及其在语音识别与合成系统中的应用[J]. 重庆：重庆邮电学院学报，2004.
[7]曾鹏，林躜，朱晓燕.16位单片机的语音压缩技术的介绍[J].武汉：江汉大学学报, 2003.
