单片机控制病房数显呼叫器
摘要：单片机控制病房数显呼叫器，主要是由若干个呼叫源（一般每张病床为一个）、调制解调载波模块、耦合电路和监护系统组成。没有病人呼叫时，蜂鸣器不叫，数码管熄灭，当呼叫源有呼叫信号时，没有病人呼叫时，蜂鸣器不叫，数码管熄灭；病人按下开关时，值班室的蜂鸣器报警，数码管显示床号，同时床位上发光二极管点亮，当按下值班室开关时熄灭数码管、关闭蜂鸣器，并熄灭床位发光管。
关键词：单片机；数显；逻辑功能
本设计是基于AT89C51单片机设计的病房呼叫系统设计。每床都有一个按键，当患者有需要的时候，按下按键，此时，值班室的系统板上会显示此患者的床位号。当呼叫源有呼叫信号时，在系统上有相应的声、光呼叫信号指示，并能显示出呼叫号码。然后护士按下“响应”键取消当前呼叫。本系统是一个64个床位的的病房呼叫系统，具有安装方便，成本低等特点。
单片机又称单片微控制器，它不是完成某一个逻辑功能的芯片，而是把一个计算机系统集成到一个芯片上。概括的讲：一块芯片就成了一台计算机。它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。同时，学习使用单片机了解计算机原理与结构的最佳选择。单片机是单片微型机的简称，故又称为微控制器MCU（Micro Control Unit）。通常由单块集成电路芯片组成，内部包含有计算机的基本功能部件：中央处理器CPU，存储器和I/O接口电路等。因此，单片机只要和适当的软件及外部设备相结合，便可成为一个单片机控制系统。
1.1单片机总体功能简介
单片机是在工业测控需要背景下而产生的，在一个应用系统中。按照测控系统的特点和要求，单片机的应用可分为单机应用和多机应用两大类。我们这次要完成的单片机课程设计就是它的单机应用，下面在介绍一下单片机在单机应用领域内的主要内容。
（1）智能产品
单片机与传统机械产品相结合，使传统机械产品结构简化，控制智能化，购成新一代机电一体化产品。目前，利用单片机构成的智能产品已广泛应用于家用电器、办公设备、数控机床、纺织机械、工业设备等行业。
（2）智能仪表
目前，各种传感器、变送器、控制仪表已普遍采用单片机应用系统。它集测量、处理、控制功能于一体，具有各种智能化功能，如存储、数据处理、查找、判断、联网和语音等功能。
单片机构成的智能仪表，能使仪表具有数字化、智能化、多功能化、综合化、柔性化等优点，赋予测量仪表以崭新的面貌，使传统的仪器、仪表发生根本性的变革，它代表了仪器仪表的发展趋势。
（3）测控技术
用单片机构成的各种工业控制系统中的数据采集系统具有工作稳定可靠、抗干扰能力强的优点，如炉温恒温控制系统、电镀生产自动控制系统等。
（4）智能接口
在计算机系统，特别是较大型的工业测控系统中，除通用外部设备外，还由许多外部通信、采集、多路分配管理、驱动控制等接口。这些外部设备与接口如果完全由主机进行管理，势必会造成主机负担过重，运行速度降低，接口的管理水平也不可能提高。如果用单片机进行接口的控制与管理，单片机与主机可并行加工处理，可以大量降低接口的通信密度，极大的提高了接口控制管理水平。在一些通用计算机外部设备上，已实现了单片机的键盘管理、打印机控制、绘图仪控制、硬盘驱动控制等。
可以说，二十世纪跨越了三个“电”的时代，即电气时代、电子时代和现已进入的电脑时代。而单片机这种计算机就是把智能赋予各种机械的单片机。顾名思义，这种计算机的最小系统只用了一片集成电路，即可进行简单运算和控制。因为它体积小，通常都藏在被控机械的“肚子”里。它在整个装置中，起着有如人类头脑的作用，它出了毛病，整个装置就瘫痪了。现在，这种单片机的使用领域已十分广泛，如智能仪表、实时工控、通讯设备、导航系统、家用电器等。
医院的竞争越来越激烈，商业医院的生存是第一位的，提升档次和服务质量迫在眉睫，陪护问题一直是医患矛盾的主体，也是长期困扰卫生系统服务质量的大问题，使用病房呼叫系统，方便病人更快找到医生，以节约病人的宝贵时间。系统主要用于医院、门疹、养老院等场所。可大大降低护理成本，增强护理的及时性和有效性，而且无需布线、安装极其简便。以前当病人需要服务时就不得不亲自到值班室去叫。安装该呼叫系统后，在病人与护士之间架起一座及时沟通的桥梁 。使用呼叫服务系统可在减少护理人员的同时，保证病员随时能够得到服务，让每个病人及时得到最佳护。
病房呼叫系统是病人请求值班医生或护士进行诊断或护理的紧急呼叫工具，它主要用于协助医院病员在病床上方便地呼叫医务人员，可将病人的请求快速传送给值班医生或护士，是提高医院和病房护理水平的必备设备之一。
毕业设计说明书目录
1引言…….......................................................17
2方案论证.......................................................18
2.1 AT89C51单片机介绍.........................................19
3系统总体方案及硬件设计.........................................21
3.1系统设计要求................................................21
3.2总体设计方案................................................21

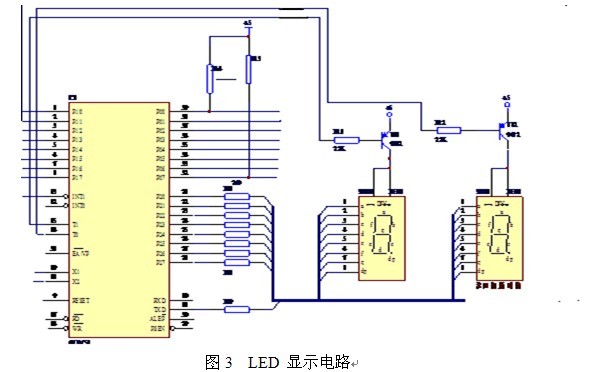

3.3显示电路的设计..............................................21
3.4键盘电路设计................................................23
3.5电源电路设计................................................25
4系统软件设计....................................................26
4.1呼叫系统结构设计.............................................26
4.2系统初始化及呼叫过程.........................................27
4.3响应过程.....................................................29
4.4软件程序.....................................................30
5 Proteus软件仿真................................................33
5.1Proteus ISI简介................................................34
5.2用wave编译执行序............................................34
5.3Proteus运行流程...............................................35
5.4Proteus功能仿真...............................................35
6 系统的组装调试..................................................36
6.1 系统组装....................................................36
6.2系统调试.....................................................37
7参考文献........................................................38
8附录............................................................39
附1 系统原理图. .................................................39
参考文献
1、余发山 单片机原理及及应用技术[J]. 中国矿业大学出版社 2003.12
2、杨凌霄 微型计算机原理及应用[J]. 中国矿业大学出版社 2004.08
3、楼然苗 单片机课程设计指导[J]. 北京航空航天大学出版社 2007 .7
4、何立民 单片机应用技术选编[J]. 北京航空航天大学出版社 2000.08
5、王建校 51系列单片机及C51程序设计[J]. 科学出版社 2002.4
6、何立民. 单片机应用技术选编[J]. 北京航空航天大学出版出社. 1999.
7、卢万铮. 天线理论与技术[J]. 西安电子科技大学出版社. 2004.
8、王秉钧. 通信系统[J]. 西安电子科技大学出版社. 1999.
9、周航慈. 单片机应用程序设计技术[J]. 中国铁道出版社. 2002.
