基于MSP430G2553单片机简易水情测试系统（检测水位的高度及PH值、电压值)
摘要：此水情检测系统用于检测水位的高度及PH值、电压值系统以 MSP430G2553单片机作为重心，再要其他的外面电路。在硬件设计中，除去单片机部分,连接了多个系统的 ，其中包括pH值传感器，用以水质pH值检测；超声波传感器用以水位高度检测。传感器会把收集到的信息上传到I/O口；单片机处理后通过液晶显示屏显示出水情检测系统 的水位高度测量值、水质、PH测试值、电池的输出电压值。在软件方面，采用 C语言编程，通过对单片机程序的设计用于实现对水情检测系统的水情数据进行采集、存储和显示。
关键词：水情检测；单片机；PH值；超声波；
Simple Water Condition Test System
Absrtact：The water regime detection system can detect the water level height, pH value and voltage value. The system takes msp430g2553 as the core, supplemented by relevant peripheral circuits. In terms of hardware, in addition to single-chip microcomputer, multiple sensors are connected, including pH value sensor, which is used to detect the pH value of water quality; ultrasonic sensor is used to detect the height of water level. The sensor sends the collected water data to the I / O port of the single-chip microcomputer; after processing, the single-chip microcomputer displays the water level height measurement value, water quality pH test value and battery output voltage value of the "water detection system" through the liquid crystal display. In the aspect of software, C language is used to program, and the single-chip microcomputer program is designed to collect, store and display the water regime data of the water regime detection system.
Keywords：Hydrographic detection; MCU; PH value; Ultrasonic;water regime detection; single chip microcomputer system; ultrasonic wave
目录
第一章 绪论 2
1.1课题研究背景及意义 2
1.2国内外研究发展现状 2
第二章 水情检测系统的总体设计 4
2.1功能描述 4
2.2系统设计框图 4
第三章 硬件电路设计 6
3.1 PH值传感器及测量电路 6
3.2 AD转换模块介绍 9
3.3 超声波测距传感器 10
3.4 单片机的控制电路 15
3.5 MSP430G2553单片机 16
3.6复位电路 17
3.7时钟电路 18
3.8 液晶显示电路图 18
第四章 软件系统设计 21
4.1 主程序 21
4.2 PH值软件设计 22
4.3 超声波软件 22
4.4 显示软件设计 23
第五章 软硬件调试 24
5.1 硬件调试 24
5.2软件调试 24
第六章 总结与致谢 26
参考文献 28
附录：程序 29

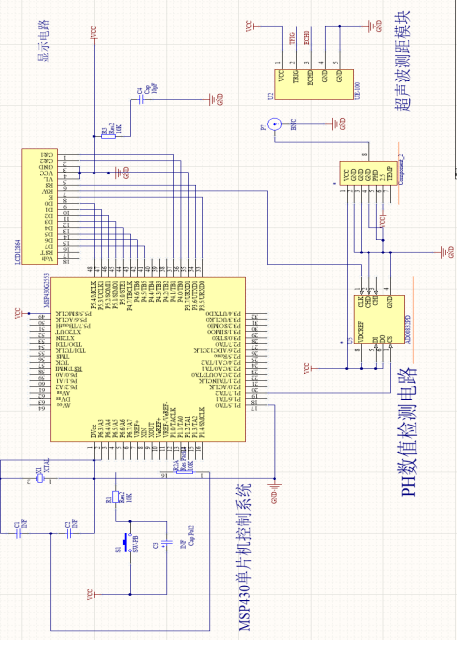

电路总图 35
第一章 绪论
1.1课题研究背景及意义
对于现在社会的发展之快，同时产生的还有巨大的环境污染，我们使用的水资源也产生了问题，现在家家户户用水量也是特别多，水的清澈程度是很重要的，因此我们要着重检测水质问题，现在的气候逐渐温热，水的高度也自然而然的涨了起来，所以我们也要关注水库的高度，就可以及时的躲避洪灾水涝。
由美国的高新科技公司生产的新型仪器出现后，不仅仅在美国被认可和大量应用在实际中，逐渐也蔓延到了世界各地。美国的江河、湖泊河段等的绝大多数水文监测站配备了最新的监测系统，甚至有一部分和卫星建立了连接。
现在经过具体的实验操作之后，发现我们可以准确把握检测出水质情况，然后尽快的做好补救措施。这次的设计就是把这作为基础，制造出来一种简易的水情测试装置。
1.2国内外研究发展现状
上世纪60年代以前，大多数国家的水情信息都是通过人工或者简陋的水文观测站去获取的，然后通过人工进行传达，比如传真或者呼机电话之类，很多时候这种消息被环境等因素影响，突然面对山区或者恶劣的天气的时候就没办法保持畅通，然后就会失去联系，从而影响水情的准确性，影响了对现状的判断而没办法做出准确的应对措施、
一些发达国家在这方面的细致研究和环境了解略微领先于我国，而欧美国家的科学技术也要比我们的国家发展更加的先进。在一些先进国家里，他们已经率先建成了水情检测报警系统，当时的背景下他们的检测系统和联系方式都是比较高级的。当西方的现代计算系统逐步发展起来后，这些尖端科技也被用到了这方面进行水资源监测，因此水情检测也出现了快速发展期。
不过对于日本国来说，他们基本上算是花费在监测水文情况方面最多的国家了，在河川、淀川这两条大型河流中，仅仅3万平方公里面积就花费了大量的人力物力，劳民伤财，虽然日本国家面积不大，但是他们的工业发展是非常先进的，所以他们的这方面系统在世界范围都是领先的。
我国在这一方面就要落后其他国家相当一段距离了。不过我过也是地质灾害频繁发生的国家之一，所以我国的科研人员也在不断的努力探索，多么年如一日的反复提升自己的水平、不断进步，我国的水情检测系统也进入了高速发展时期，特别是这个充满了机遇与挑战的新时代，我们已经取得了令人振奋的伟大进步。
参考文献
[1] 孟凤果 . 单片机应用技术项目式教程 [M]. 机械工业出版社 .2016.
[2]张海生. 浅谈全国大学生电子设计竞赛的审题技巧——以2017年简易水情检测系统(P题)为例[J]. 无线电, 2018, 000(003):74-75.
[3]费维科, 马转霞. 简易水情检测系统的设计分析[J]. 南方农机, 2018(7):141-141.
[4]田华. 基于Arduino的简易水情检测系统设计与试验[J]. 农业工程, 2018, 8(07):44-47.
[5]余搏立. 一种基于单片机的简易水情检测系统设计[J]. 科技创新与应用, 2018, 000(020):35-36,39.
[6]蒋小军, 刘权. 基于单片机的简易水情检测系统设计[J]. 科技经济导刊, 2018, 26(25):97.
[7]葛萍 . 基于软件测试自动化技术应用的分析 [J]. 科技视界 ,2015,04:102-103.
