数字压力传感器
摘要：本电路以80C51单片机为处理中心、采用霍尔压力传感器进行压力采集，经16位模数转换芯片AD7705，将压力信号转换为单片机可处理的电压信号，再经单片机处理，至液晶输出显示，平时对压力传感器实时监控，所以能实现对压力物体自动连续的测量，并经液晶模块进行实时显示。本系统还能较好的抑制温漂，所以具有应用面广、精度较高、人机界面友好等特点，符合当前电子产品的发展方向。
关键词：压力采集、模数转换、液晶显示、连续测量
随着先进传感器的测量能力和信号处理水平的提高，对目标压力特性的测量和分析正在成为当前目标探测与识别领域的新兴研究方向。目标特征控制技术的发展增加了目标探测与识别任务的技术难度本文在目标压力的概念、目标压力对电磁波的调制效应、目标压力特征处理与分析技术进展、目标压力特性应用领域等方面做了比较深入的介绍和分析，最后对目标压力特性研究的发展趋势和技术难点进行了预测。基于此，本文进行了数字压力传感器的设计，该数字压力传感器可以用于各种压力测量环境。
毕业设计说明书目录
1引言 1
2方案论证 1

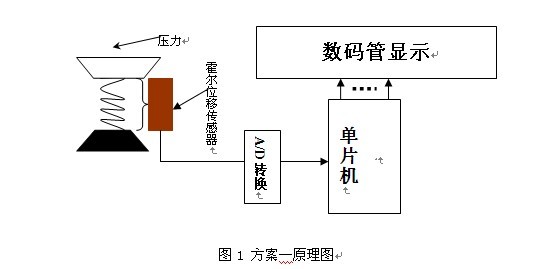

2.1方案1 1
2.2方案2 1
3各电路设计和论证 2
3.1电源电路设计和论证 2
3.1.1方案1 2
3.1.2方案2 2
3.2数字压力传感器的电路设计和论证 3
3.2.1压力采集模块 3
3.2.2 A/D转换模块 5
3.2.3单片机处理系统 8
3.2.4液晶显示模块 10
3.2.5串行传输模块 13
4软件设计 13
4.1程序流程 13
4.1.1系统主程序流程图 13
4.1.2各子程序流程图 15
4.2程序 16
4.2.1主程序 16
4.2.2各子程序 22
5软硬件系统的调试 28
5.1硬件调试 28
5.1.1硬件调试 28
5.1.2脱机检查 28
5.1.3连机检查 28
5.2软件调试 28
5.3烧录芯片 28
5.4脱机调试 28
6附录---数字压力传感器原理总图 29
7参考文献 30
8小结 31
参考文献
[1]李全利，迟荣强.《单片机原理及接口技术》.北京：高等教育出版社，2004
[2]李珍，付植桐.《单片机原理与应用技术》．北京：清华大学出版社，2003
[3]徐志军《液晶应用与参数参考》 西昌师范高等专科学校学报 ,2003
[4]何立民《单片机应用技术选编》 . 北京：航空航天大学出版社，1997.10
[5]徐仁贵《微型计算机接口技术及应用》. 北京：机械工业出版社，1999
[6]张志良《单片机原理与控制技术》. 北京：机械工业出版社，2002
[7]王福瑞 《单片微机测控系统设计大全》北京:航空航天大学出版社, 1998
[8]丁镇生《传感及其遥控遥测技术应用》. 北京： 电子工业出版社，2001
[9]赵秀珍,单永磊.《单片微型计算机原理及应用技术》.北京：中国水利水电出版社, 2002
[10]杨向萍,王跃《单片微型计算机原理及应用技术》北京:中国纺织大学出版社,1999.9
[11]何立民.《单片机应用技术大全》．北京：北京航空航天大学出版社，1994
