基于单片机的酒精探测仪设计
摘要:本探测仪采用酒精气体敏感元件作为探头,由一块集成电路对信号进行放大,并驱动十个发光二极管按信号电压高低依次显示,同时由单片机控制对信号进行模数转换用数码管输出。对刚饮过酒的人,只要向探头吹一口气,探测仪就能显示出酒精气体的浓度高低。若把探头靠近酒瓶口, 它也能轻而易举地识别出瓶内盛的是白酒还是黄酒,能区分出酒精含量的高低。
关键词:单片机 酒精传感器 自动报警
由于气体与人类的日常生活密切相关,对气体的检测已经是保护和改善生态居住环境不可缺少的手段,气体传感器发挥着极其重要的作用。常用的主要有接触燃烧式气体传感器、电化学气体传感器和半导体气体传感器等。接触燃烧式气体传感器的检测元件一般为铂金属丝(也可表面涂铂、钯等稀有金属催化层),使用时对铂丝通以电流,保持300℃~400℃的高温,此时若与可燃性气体接触,可燃性气体就会在稀有金属催化层上燃烧,因此铂丝的温度会上升,铂丝的电阻值也上升;通过测量铂丝的电阻值变化的大小,就知道可燃性气体的浓度。电化学气体传感器一般利用液体(或固体、有机凝胶等)电解质,其输出形式可以是气体直接氧化或还原产生的电流,也可以是离子作用于离子电极产生的电动势。半导体气体传感器具有灵敏度高、响应快、稳定性好、使用简单的特点,应用极其广泛。
酒后驾车发生事故的机率高达27%。随着摄入酒精量的增加,选择反应错误率显著增加,当血液中酒精含量由0.5‰增至1‰,发生车祸的可能性便增加5倍,如果增至1.5‰,可能性再增加6倍。
当然对付这些饮酒开车者,现在最便捷的就是使用酒精测试仪,可以当场直接测试。司机只要将嘴对着传感器使劲吹气,仪器就会马上显示出酒精浓度的高低,对照这个数字交警们就可以马上判断该司机是否喝酒了。
毕业设计说明书目录
1 引言…………………………………………………………………………………13
2 方案论证……………………………………………………………………………13
2.1方案一:……………………………………………………………………13
2.2方案二:……………………………………………………………………14
2. 3方案三:……………………………………………………………………14
3 各电路设计和论证…………………………………………………………………15

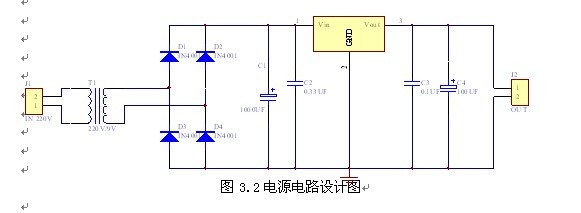

3.1电源电路设计和论证………………………………………………………15
3.1.1 方案一…………………………………………………………………15
3.1.2 方案二…………………………………………………………………16
3.3控制电路设计和论证………………………………………………………22
3.3.1 方案一…………………………………………………………………22
3.3.2 方案二 ………………………………………………………………26
4. 软件设计…………………………………………………………………………30
4.1程序流程……………………………………………………………………30
4.1.1系统主程序流程图……………………………………………………30
4.1.2各子程序流程图………………………………………………………31
4.2程序………………………………………………………………………32
4.2.1主程序…………………………………………………………………32
4.2.2 各子程序………………………………………………………………35
5.软硬件系统的调试………………………………………………………………39
6. 附录………………………………………………………………………………40
7.参考文献…………………………………………………………………………41
参考文献
1. 林吉申,黄文风,武建珊. 手持式乙醇测试仪的研制[J ] . 传感器技术. 2000.
2.张文栋. 存储测试系统的设计理论及其应用[M] . 北京:高等教育出版社,2001.
3.武昌俊. 自动检测技术及应用[M] . 北京:机械工业出版社,2005.
4.姜尚坤. 单片机综合应用[M] . 上海:上海科学技术出版社,2007.
5. 李秀忠. 单片机应用技术[M] . 北京:人民邮电出版社,2007
