程控电压电流信号源的设计

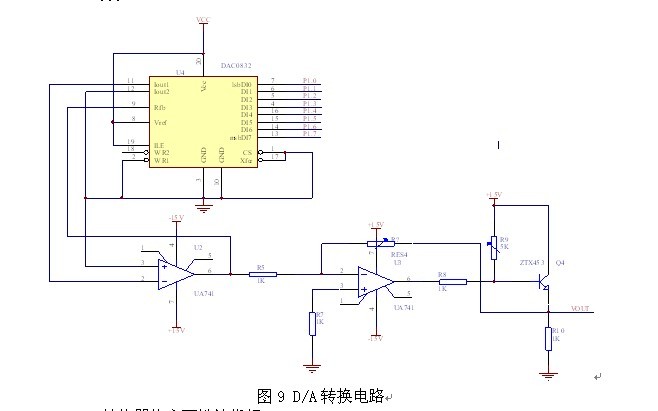

摘要：介绍了作者设计的一种实用的程控电压电流信号发生器,AT89C51 系列单片机作为整机的控制单元 ,通过改变输入数字量来改变输出电压值( A/ D 转换后电压值),经集成运放放大和射极输出器输出 ,经由V/I转换模块，来间接地改变输出电压、电流的大小。DAC 输出的电压经集成运放倒相放大后,输出电压。实际使用时,通过调整相应电阻的阻值,来满足放大倍数的要求。集成运放放大的电压经相应三极管构成射极跟随器放大,作为电压输出。然后通过继电器放大电路，进行电压电流信号的选择，若相应按键按下，继电器就打开，接V/I转换电路，可将电压信号转换为电流信号。同时通过继电器控制电压电流的切换。
关键词： 电流切换；单片机；转换模块；电压电流；信号源
毕业设计材料目录
1. 毕业实践任务书-------------------------------------------------------------------------------1
2. 外文翻译------------------------------------------------------------------------------------------2
3. 毕业实践调研报告---------------------------------------------------------------------------12
4. 毕业设计说明书------------------------------------------------------------------------------ 14
5. 附录------------------------------------------------------------------------------------------------ 37
6. 毕业设计总结----------------------------------------------------------------------------------38
7. 参考文献-------------------------------------------------------------------------- ---------------40
在电力系统校验、电磁场检测、工业测量及仪器仪表试验等领域中,信号源(信号发生器) 是必不可少的,而且还往往需要信号的频率、幅度、相位等都能进行调节。目前,作为测量仪器仪表和各种电子元器件参数和性能的信号源品种繁多,其分类也有多种方法。如按照输出频率可分为高频信号发生器、超高频信号发生器、低频信号发生器、超低频信号发生器;按照输出波形可分为正弦信号发生器、脉冲信号发生器、函数信号发生器、噪声信号发生器等。
在实验的基础上,本文设计的信号源具有实用性强、能提供多种信号、高度程控化等特点。可通过控制芯片对信号进行调节。
