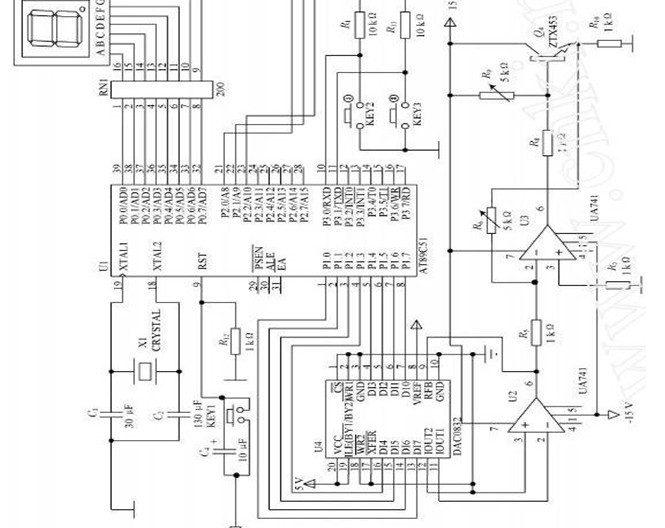

数控直流电压源的设计 摘 要:为解决普通电源精度不高的问题,介绍一种数控直流稳压电源。详细论述了该系统的总体结构、硬件和软件的设计。采用at89c51系列单片机作为整机的控制单元,通过改变输入数字量来改变输出电压值(a/d转换后电压值),经集成运放放大和射极输出器输出,间接地改变输出电压的大小,具有输出精度高、数码显示直观等特点。
关键词:AT8C51;DAC0832;数控;电压源
1 引言
随着人们生活水平的不断提高,数字化控制无疑是人们追求的目标之一,它所给人带来的方便也是不可否定的,其中数控制直流稳压电源就是一个很好的典型例子,但人们对它的要求也越来越高,要为现代人工作、科研,生活、提供更好的,更方便的设施就需要从数字电子技术入手,一切向数字化,智能化方向发展.
本文所介绍的数控直流稳压电源与传统的稳压电源相比,它能保证在电网电压波动或负载发生变化时,输出稳定的电压。一个低纹波、高精度的稳压源在仪器仪表、工业控制及测量领域中有着重要的实际应用价值。本设计给出的稳压电源的输出电压范围为0~9.9 V,额定工作电流为0.5 A,并具有"+"、"-"步进电压调节功能,其最小步进为0.05 V,纹波不大于10 mV,此外,还可用LCD液晶显示器显示其输出电压值 毕业设计说明书目录
1 引言…………………………………………………………………………………12
2 方案论证……………………………………………………………………………14
2.1方案一:………………………………………………………………………14
2.2方案二:………………………………………………………………………14
3 各电路设计和论证…………………………………………………………………15
3.1电源电路设计和论证…………………………………………………………15
3.1.1 方案一……………………………………………………………………15
3.1.2 方案二……………………………………………………………………15
3.2 **电路设计和论证……………………………………………………………16
3.2.1 方案一……………………………………………………………………16
3.2.2 方案二 ……………………………………………………………………16
4. 软件设计……………………………………………………………………………23
4.1程序流程………………………………………………………………………23
4.1.1系统主程序流程图………………………………………………………23
4.1.2各子程序流程图…………………………………………………………24
4.2程序……………………………………………………………………………26
4.2.1主程序……………………………………………………………………26
4.2.2 各子程序…………………………………………………………………26
5.软硬件系统的调试…………………………………………………………………28
6. 附录…………………………………………………………………………………30
7.参考文献……………………………………………………………………………31 参考文献
[1].胡诗妍 赵德良 低纹波《宽调整范围数控直流高压源》公安大学 2000年3月
[2].曹巧媛. 《单片机原理用》电子工业出版社 1997年6月
[3].阮忠、陈强 编著 《综合电子电路应用指南》机械工业出版社 2004年8月
[4].何立民著 《单片机应用选编4 5 6 》北京航空航天出版社 2000年8月
[5].薛永毅 何希才 编著《新型电源电路应用实例》电子工业出版社 2001年10月
[6]. 马忠梅 编著《单片机的C语言应用程序设计》北京航空航天出版2003年7月
[7].瞿德福 编著 《数字电路与模拟电路》中国标准出版社社 2004年4月
[8]彭介华 主编 《电子技术课程设计指导》 高等教育出社版社 1997年8月
