程控电压电流信号源设计
摘要:设计思想该程控电压电流信号源的技术指标是稳压电压输出范围0.0—5.0V。电流负载能力≤100mA;恒流电流输出0.0—8.0mA。负载电阻≤500Q。输出电压及电流设定精确到二位十进制数。因此我们用四个按键。二个是用来进行电压电流切换。一个用来以步进01增加电压或电流的,还有一个是以步进0.1减小电压电流的。显示用了2位共阴数码管,分别显示电压电流大小,电路主要由四大部分:按键控制模块,D/A转换模块,显示模块。V/I转换模块。
关键词:控制模块;显示模块;D/A转换;V/I转换;电压输出

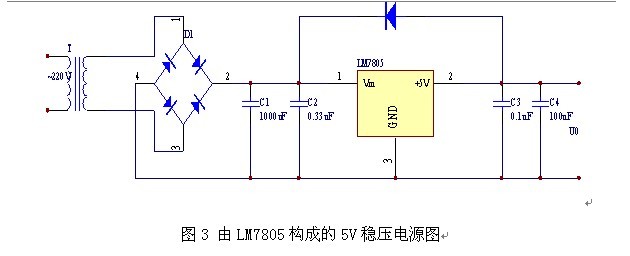

随着现代战争机动性的提高、以及现代武器装备的自动测试设备的综合化、通用化发展,研究机动性好、通用性强、可靠性高的计量综合保障系统,实现战场条件下的快速量值传递,从根本上解决平时和战时靠前计量综合保障问题,是军事计量保障装备发展的总趋势。该课题是程控电压电流信号源,负责产生高精度的程控交直流电压/电流源,主要设计及解决的问题有:程控电压电流信号源源总体方案设计、电源电路设计、控制电路设计、D/A转换电路的设计、V/I转换电路的设计、继电器控制电路的设计、按键接口电路的设计、复位与时钟电路的设计、显示电路的设计。
该程控电源控制部分用单片机来设计,AT89S52资源相对比较丰富,编程也比较简单,通过D/A转换实现电压电流的步进控制,用两个按键产生中断信号实现电压或者电流的升高或者降低的控制,并在数码管上显示电压电流的输出值。D/A转换模块部分选用一片DAC0832芯片,其分辨率为8位,转换时间为1uS,满量程误差为±1LSB,参考电压为(+10V~-10V),供电电源为(+5V~+15V),逻辑电平输入与TTL兼容,用它可以满足题目的要求,而且我们采用高直通式连接。D/A的控制数字量由P3口给定,基准电压选用-5V,DAC0832电流输出经一级运放后得到的0-5V模拟电压信号。其实现数模转换的公式为:V=-(Vef×out)/256。
毕业设计材料目录
1.毕业实践任务书----------------------------------------------------------------- 1
2.外文翻译-----------------------------------------------------------------------------2
3.毕业实践调研报告-------------------------------------------------------------17
4.毕业设计说明书----------------------------------------------------------------- 19
5.附录------------------------------------------------------------------------------------51
6.毕业设计总结----------------------------------------------------------------------52
7.参考文献----------------------------------------------------------------------------- 54
参考文献
[1] 李杏春主编.单片机原理及使用接口技术.北京:北京航空航天大学出版社,1996
[2] 李华主编.MCS-51系列单片机实用接口技术.北京:北京航空航天出版社,1993
[3] 于枫,王鼎编著.微型计算机原理及应用.吉林:吉林科学技术出版社,1996
[5] 何利民编著.单片机应用系统设计.北京:北京航空航天大学出版社,1995
[6] 吕能元,孙育才,杨峰编著.MCS-51单片微型计算机.北京:科学出版社,1993
[7] 赵宏伟,朱洪文,臧雪柏编著.计算机接口技术.吉林:吉林大学出版社,1998
[8] 侯伯文编著.单片微型计算机原理及应用.北京:机械工业出版社,1987
[9] 周明德编著.微型计算机原理及应用.北京:清华大学出版社,1998
[10] 芯片速查手册.中国自动化技术公司出版,1995
[11] 求是科技编著.单片机典型模块设计实例导航.北京:人民邮电出版社,2004
[12] 孙进生编著.电子产品设计实例教程.北京:冶金工业出版社,2004
[13] 段九州编著.放大电路实用设计手册.沈阳:辽宁科学技术出版社,2002
[14] 潘新民,王燕芳编著.微型计算机控制技术.北京:电子工业出版社,2004
[15] 杨宁编著.单片机与控制技术.北京:北京航空航天大学出版社,2005
[16]求是科技.单片机典型模块设计实例导航 人民邮电出版社,2005 第4版
[17] 胡汉才. 单片机原理及接口技术 清华大学出版社 2004 2月 第二版
[18]华成英 童诗白.模拟电子技术基础 高等教育出版社,2006 12月第12次印刷
[19]戴佳.51单片机C语言应用程序设计实例精讲 电子工业出版社 2006 第2版
[20]全国大学生电子设计竞赛获奖作品汇编 北京理工大学出版社 2004 第1版
[21]沈国琴.51单片机C语言开发与实例 人民邮电出版社2008 2月第一版
