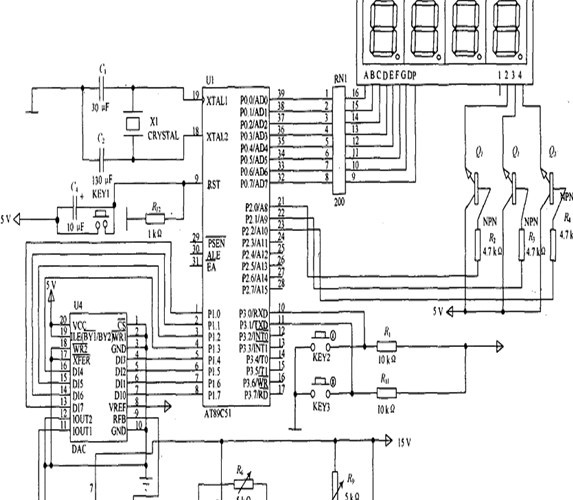

基于AT89C51单片机控制的 数控直流电压源的设计 摘要:设计出有一定输出电压范围和功能的数控电压源,为解决普通电源精度不高的问题,介绍一种数控直流稳压电源.详细论述了该系统的总体结构、硬件和软件的设计.采用AT89C51系列单片机作为整机的控制单元,通过改变输入数字量来改变输出电压值(A/D转换后电压值),经集成运放放大和射极输出器输出,间接地改变输出电压大小,具有输出精度高、数码显示直观等特点.稳压直流电源的工作原理通过脉宽调制来控制场效应管的输出电压。
关键词: AT89C51 DAC0809数控 电压源 数模转换器
1.引言
目前所使用的直流可调电源中,几乎都为旋纽开关调节电压,调节精度不高,而且经常跳变,使用麻烦。利用数控电源,可以达到每步0.1V的精度,输出电压范围0~9.9V,电流可以达到2A。采用AT89C51系列单片机作为整机的控制单元,通过改变输入数字量来改变输出电压值(A/D转换后电压值),经集成运放放大和射极输出器输出,间接地改变输出电压的大小,具有输出精度高、数码显示直观等特点。 参考文献:
[1]付晓光.单片机原理与实用技术[M].北京:清华大学出版社,2006..
[2]张惠敏.数字电子技术[M].北京:化学工业出版社,2005..
[3]华强电子世界.基于8051单片机的数控电源设计[EB/OL].http://www, dz863, com/Microprocessors/MCS- 8051/DAC0832 -LM350. htm.,2006.
[4]周雪.模拟电子技术[M].西安:西安电子科技大学出版社,2004..
[5]梅笙 李玮.基于AT89C52控制的数控直流电流源的设计[J].电子测试,2007(2):19-23.
