超市人数统计装置系统设计
摘要: 本设计采用芯片AT89C51制作一用于统计进入超市的人次数(4位)、统计目前超市内滞留的人数(4位),将统计数据通过串行口发送到PC机。该系统具有智能功能,一方面能适时统计该超市的实际人数,自动判断是进入海事离开超市,如果进入就累加计数相反则进行减计数,计得的人数通过显示器显示出来。另一方面能统计某天进入超市的总人数,而且能将每天的人流量保存起来,供需要时查询。该系统具有结构简单,成本低廉,计数准确的特点。不仅适用于超市,还适用于展会、车站、码头、机场等用于人流量统计。
本设计为使系统性能更稳定、更具有实时性,本设计使用光电输入,采用串行接口电平转换;本设计采用AT89C51单片机为主控芯片,并配以复位电路和3.6864MHz的振荡器,使串行口波特率更为精确,保证了电路的实时性。
关键词:人数流量计数器,AT89C51,光电接收器,热释电传感器。
人流计数器能精确统计顾客的数量和流向,对零售业的管理起着至关重要的作用。各零售场所可以根据我们的分析结果进行正确的人流调配,也可以通过比较销售数据来对比监控各卖场分店的销售情况。
客流量作为衡量公共场所繁忙程度的重要指标,日益受到人们的重视,业已成为商业决策和公共安全监控的有效工具。对于商业企业而言,客流量是衡量企业经营决策的重要指标。客流量与销售额存在相关的正比关系,已经成为商业企业投资决策、发展前景和经营效果评估的重要依据。随着商业竞争的日趋加剧,商业模式也由传统的被动营销向主动营销转变,日常的客流规律分析日益受到重视。对于政府公共服务部门而言,客流量可以提供精确衡量公共设施使用效率,分析客流规律,预测发展趋势,及时准确的制定公共政策。
毕业设计说明书目录
1 引言……………………………………………………………………………………16
2 总体方案论证…………………………………………………………………………16
2.1方案一:………………………………………………………………………16
2.2方案二:………………………………………………………………………17
3 各模块电路设计和论证………………………………………………………………18
3.1单片机及其最小系统…………………………………………………………18
3.2 传感器电路设计和论证………………………………………………………22
3.2.1 光电传感器………………………………………………………………22
3.2.2 E3JK-5DM1传感器及其信号转换电路设计……………………………24

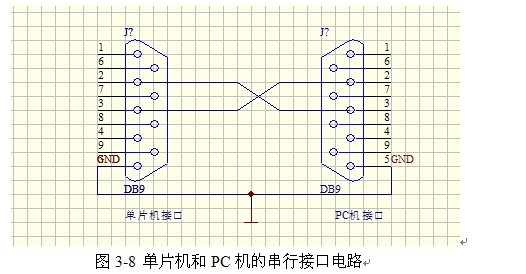

3.3 串行口电平转换电路…………………………………………………………25
3. 4 人数显示电路…………………………………………………………………30
3. 5 电源电路………………………………………………………………………34
4. 软件设计………………………………………………………………………………35
4.1程序流程………………………………………………………………………35
4.1.1系统主程序流程图………………………………………………………35
4.1.2各子程序流程图…………………………………………………………36
4.2程序……………………………………………………………………………41
4.2.1主程序……………………………………………………………………41
4.2.2 各子程序…………………………………………………………………42
5.软硬件系统的调试…………………………………………………………………45
6.附录…………………………………………………………………………………46
6. 1 硬件电路图…………………………………………………………………46
6. 2 元器件清单…………………………………………………………………47
7.参考文献……………………………………………………………………………48
参考文献
1.《单片机实验与综合训练》 王宗和主编 高等教育出版社
2.《单片机原理与接口技术》 曹天汉主编 电子工业出版社
3.《MCS-51单片机原理及接口技术》 马家辰主编 哈尔滨工业大学出版社
