并联双筒式震动磨成套装置设计

并联双筒式震动磨成套装置设计

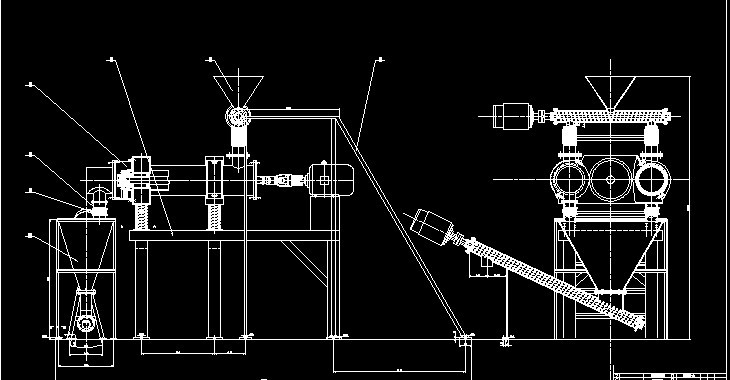

本课题设计了并联双筒式振动磨成套装置,包括成套设备总装图及进料器、出料器、机架的零部件图,使这三者与主机构成可以工作的成套设备。该设备适用于并联双筒式振动磨,主要作用是为振动磨主机加料、出料,由于振动磨主机是并联双筒式,所以要求进料器能够同时等量的向两个主机机筒内送料,出料器能够同时接收两个主机机筒输出的物料,所以出料器和进料器均采用螺旋输送的方式,进料器采用双向背离中心输送的方式,在料槽中间设置一个进料口,两端设置两个出料口,以此保证向两个机筒等量同时输送物料,而出料器则设置两个进料口,一个出料口,以保证能够同时接收两个机槽输出的物料。在整个设计过程中,查阅了大量的中、外文相关资料,对本设备有了全面的、深入的了解。整个设计包括了总装图的绘制,同时也绘制了出料器、]进料器、机架等部件。在设计过程中还对轴、轴承、电机功率等进行了校核。
关键词:振动磨成套装置,进料器,出料器,螺旋输送器



目录
摘要.......................................................................................................................II
第一章 绪论 …………………………………………………………………..1
第二章 螺旋体………………………………………………………………....3
2.1螺旋输送机简介  …………………………………………………………3
2.2 螺旋叶片…………………………………………………………………..…..4
2.3进料器螺旋叶片……………………………………………………………5
2.4出料器螺旋叶片… ………………………………………………………8
第三章 螺旋轴与轴承 ………………………………………………………12
3.1螺旋轴………………………………………………………………………12
3.2 轴承 ……………………………………………………………………….13
3.3联轴器..……………………………………………………………………14
第四章 机槽、法兰及其它部件 ……………………………………………19
4.1 机槽………………………………………………………………………….19
4.2法兰 ………………………………………………………………………..19
4.3料斗上法兰的紧固件………………………………………………………..20
4.4油封的选用 ………………………………………………………………..20
4.5机架的设计 ………………………………………………………………...20
第五章 常见故障分析 ………………………………………………………...21
致谢 …………………………………………………………………………….22
参考文献 ………………………………………………………………………...23
附录1 英文翻译
附录2 图纸
