螺旋输送机传动装置设计
轴承内圈的一端常用轴肩定位固定，另一端则可采用弹性挡圈﹑轴端挡圈﹑圆螺母和止动垫圈等定位形式。
为保证定位可靠，轴肩圆角半径必须小于轴承的圆角半径。
2.外圈固定
外圈在轴承孔中的轴向位置常用做孔的抬肩，轴承盖止动环孔
用弹性挡圈等结构固定。
3.轴组件的轴向固定
滚动轴承组成的支撑结构必须满足轴组件的轴向定位可靠﹑精确的要求，并要考虑轴在工作中受热伸长时，其伸长量能够得到补偿。常用轴组件的轴向固定的方式有三种：
① 两端固定，这种支撑形式结构简单。适用于工作温度变化不大的短轴承。考虑到轴受热后会伸长，一般在轴承端盖与轴承外圈端面间留有间隙a=0.2--0.4。也可用轴承游隙来补偿。
② 一端固定一端游动式。适用于工作温度较高的长轴承。
③两端游动式。适用于人字齿轮。
目 录
第一章．传动装置总体结构设计••••••••••••••••••••••••••••••••••••••1
(一) 电动机的设计•••••••••••••••••••••••••••••••••••••••••••••••••1
(二) 带轮的结构设计•••••••••••••••••••••••••••••••••••••••••••••••2
(三) 齿轮的结构设计•••••••••••••••••••••••••••••••••••••••••••••••2
(四) 轴的结构设计•••••••••••••••••••••••••••••••••••••••••••••••••2
(五) 滚动轴承的组合设计•••••••••••••••••••••••••••••••••••••••••••2
(六) 箱体的结构的设计•••••••••••••••••••••••••••••••••••••••••••••3
第二章、齿轮的传动设计计算••••••••••••••••••••••••••••••••••••••••5
(一) 闭式直齿圆锥齿轮传动的设计计算••••••••••••••••••••••••••••••••5
(二) 开式直齿圆柱齿轮传动的设计计算••••••••••••••••••••••••••••••••8
第三章、轴的设计与校核•••••••••••••••••••••••••••••••••••••••••••12
(一) 从动轴的设计及强度校核•••••••••••••••••••••••••••••••••••••••12
(二) 主动轴的设计及强度校核•••••••••••••••••••••••••••••••••••••••15
第四章、滚动轴承的选择•••••••••••••••••••••••••••••••••••••••••••18
第五章、键联接的选择和验算•••••••••••••••••••••••••••••••••••••••18
第六章、减速器附件的设计•••••••••••••••••••••••••••••••••••••••••19
第七章．润滑和密封•••••••••••••••••••••••••••••••••••••••••••••••20

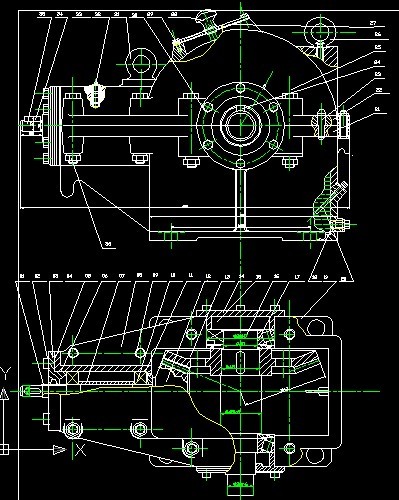

第八章 .装配图绘制及说明•••••••••••••••••••••••••••••••••••••••••21
第九章．附录参考文献•••••••••••••••••••••••••••••••••••••••••••••25
参考文献
［１］吴相宪等主编：实用机械设计手册，中国矿业大学出版社，2003
［２］洪钟德主编：简明机械设计手册，同济大学出版社，2002
［３］机械设计手册编委会编著：机械设计手册第3卷，机械工业出版社，2004
［４］黄华梁、彭文生主编：机械设计基础（第三版），高等教育出版社，2001
［５］徐灏主编：新编机械设计师手册，机械工业出版社，2000
［６］乔世民主编：机械制造基础，高等高等教育出版社，2003
［７］陈立德主编：机械设计基础课程设计指导用书（第二版）高等高等教育出版社，2003
