基于GPRS及AT89C2051单片机的无线防盗报警器的设计.

基于GPRS的无线防盗报警器整体设计及原理
摘要:设计的目的在于设计出一个基于GPRS的无线防盗报警器。该报警器具有误报率较低、成本低、使用非常方便的特点。实现的原理是热释电红外传感器感应到入侵者的红外热辐射,将其转换成超低频信号,经电路放大、输出。
关键词:无线;AT89C2051;报警系统。
这一台红外线防盗报警器。具有以下特点:用当今最流行的AT89C2051单片机控制,体积小,成本低;用红外线收发管进行检测,安装隐蔽,不易被发现;探测信号采用脉冲信号,节能且抗干扰;当有人试图闯入室内时,能自动进行声光报警。现将该报警器原理如下。
硬件电路
可将该电路分为以下三个部分

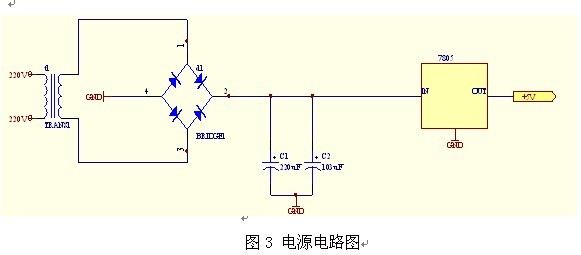

a) 电源电路。220V交流市电经变压器T降压,桥式整流器D1整流,电解电容C7滤波,三端稳压器78L05稳压,最后得到整机要求的+5V稳定直流电源。
b) 单片机系统。U1为AT89C2051单片机。C1,R0,R1和复位按钮RESET组成手动电平复位和上电自动复位电路;C2,C3以及晶振JT1组成时钟电路; C4,C5为+5V电源滤波电容。U2为CMOS6反相器CC4069,起驱动作用。VD1~VD6为红外发射管,其负极端接与P1口,P1口设置为输出状态,当P1口为“0”时,VD1~VD6发红外光。VD7~VD12为红外接收管,当接收到红外光时导通,+5V电源通过VD7~VD12加到反相器CC4069的输入端,经反相为低电平,这时P3.0~P3.5为低电平。发射管和接收管分别安装在门和窗口的适当位置,当有人闯入时遮挡了红外线,接收管截止,反相器输入端为低电平,这时U1的P3.0~P3.5为高电平。当在一定时间内检测到位于不同位置的光束被遮挡时,则由P3.7口输出报警信号(高低电平间隔1S的脉冲信号)。驱动声光报警电路,进行声光报警,直至按复位按钮RESET或电源开关S1。由于红外收发管之间没有遮挡时为正常,有遮挡时为异常,则当P1口输出00H时,P3口的正常状态数据为00H。
c) 声光报警电路。扬声器BY,普通红色发光二极管VD13等组成声光报警电路。当P3.7为高电平时控制电压Uco较高,阈值电压UT+(=Uco)和UT-(=1/2Uco)也较高;当P3.7为低电平时UT+和UT-也较低。当UT+较高时,电容C9充、放电的电压幅度较大,因而振荡频率较低。反之,当UT+较低时,电容C9充、放电过程中电压变化幅度较小,充、放电过程完成得较快,故振荡频率较高。该输出脉冲经过隔直电容C8加到扬声器上,扬声器将交替发出高、低不同的两种叫声。同时,P3.7脚输出的高低电平间隔1S的脉冲信号经电阻R8加到红色发光二极管VD13上,VD13将闪烁发光。达到声光同时报警的效果。

毕业设计说明书目录
1 引言------------------------------------------------------------ 12
2 方案论证 --------------------------------------------------------13
2.1方案一--------------------------------------------------------13
2.2方案二--------------------------------------------------------13
3 各电路设计和论证-------------------------------------------------14
3.1电源电路设计和论证------------------------------------------14
3.2 发射电路设计和论证------------------------------------------15
3.3 接收电路设计和论证------------------------------------------15
3.4 控制电路设计和论证------------------------------------------16
3.5 报警电路设计和论证------------------------------------------17
4. 软件设计--------------------------------------------------------26
4.1程序流程-------------------------------------------------------26
4.1.1系统主程序流程图--------------------------------------------27
4.1.2各子程序流程图----------------------------------------------28
4.2程序-----------------------------------------------------------28
4.2.1主程序----------------------------------------------------28
4.2.2 各子程序-------------------------------------------------28
5.软硬件系统的调试------------------------------------------------29
6.附录------------------------------------------------------------30
7.参考文献--------------------------------------------------------36




参考文献
[1]  李虎山,潘牟.防盗报警系统的设计与实现[J].电子工程师.2002.
[2]  鲁青胶.新颖实用的红外探测防盗报警器[J].电子技术.1994.
[3]  吴英才,林华清.热释红外传感器在防盗系统中的应用[J].传感技术.2002.
[4]  刘辉.智能小区防盗报警系统的可靠性设计[J].电器时代.2002.
[5]  郑长风,程光伟,郭军.一种基于探测无线报警监控系统[J].现代电子技术.2003.
[6]  雷旭,何万强.新型家用防盗报警系统[J].现代电子技术.2003.
[7]  郑长风,程光伟,郭军.一种基于探测无线报警监控系统[J].现代电子技术.2003.
[8]  于长军,张秀珍,杨向明,杨魁,王辉.多路红外防盗报警器[J].传感技术.1993年.
[9]  余锡存 曹国华.单片机原理及接口技术[M].陕西:西安电子科技大学出版社,2000.
[10] 康华光.陈大钦.模拟电子技术基础[M].北京.高等教育出版社.2002.
[11] 余载泉,李玉和.Protel实战演练[M].北京.人民邮电出版社.2000.
   [12] 王幸之,钟爱琴,王雷,王闪.AT89系列单片机原理与接口技术[M].北京.北京航空航天大学出版社.2004.
