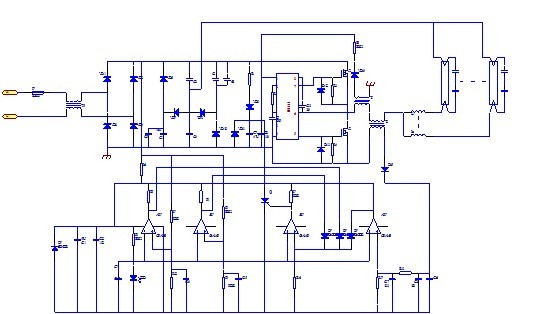

接多只日光灯的电子镇流器的设计 摘要:介绍了一个基于自激式半桥驱动器IR2153荧光灯电子镇流器电路,着重介绍了灯丝预热和启动保护等单元电路构成和特点,并给出了详细电原理图。
关键词:电子镇流器;功率因数校正;灯丝预热;重启动
1 引言
荧光灯发光效率优于白炽灯已成为不争事实,为此,近20年来,电子镇流器在世界范围内得到了迅速普及和发展,各半导体厂家推出了众多用于电子镇流器驱动电路,本文介绍电子镇流器基于IR公司开发IR2153驱动器和摩托罗拉公司MC33262功率因数控制器,是一种结构简单,成本低廉,可靠性高解决方案。
1.1关于电子镇流器概述
1.1.1电子镇流器应具备的功能
当日光灯与电子镇流器配套工作时,为保证日光灯能正常点燃,对灯的性能不造成损坏,电子镇流器必须具备以下主要功能:
1) 给灯管两端提供一个足够高的启动电压,使灯管可靠点火。目前,多数电子镇流器是通过LC串联谐振电路发生串联谐振产生灯管点火高电压并加于灯管两端,将灯管启动点火的。但对于高强度放电灯电子镇流器,必须产生3~5KV的高电压点火脉冲才能将灯启动。这个比普通日光灯高数倍的启动电压,一般是通过触发启动电路中的升压变压器获得的。对于阴极进行预热,并且预热时间不小于0.4s,阴极预热电压或电流必须符合产品标准规定的要求。 毕业设计说明书目录
1 引言………………………………………………………………………………1
2 方案论证
2.1方案一:基于IR2153的电子镇流器设计…………………………………1
2.2方案二:采用自振荡半桥驱动器IR2156…………………………………4
3 各电路设计和论证
3.1电源电路设计和论证
3.1.1 方案一:基于IR2153的电子镇流器设计…………………………6
3.1.2 方案二:基于IR2156的电子镇流器设计………………………7
3.2 其它电路设计和论证
3.2.1 方案一基于IR2153的电子镇流器………………………………7
3.2.2 方案二基于IR2156的电子镇流器设计…………………………13
4. 方案比较…………………………………………………………………14
5.调试………………………………………………………………………15
6附录…………………………………………………………………………18
7.参考文献…………………………………………………………………19 7.参考文献
1 毛兴武, 祝大卫, 电子镇流器原理与制作. 北京:人民邮电出版社,1999
2罗胜军, 电子镇流器的发展方向. 中国照明,2008
