循环彩灯控制电路的设计

      循环彩灯控制电路的设计                      前言
    19世纪兴起的数字电路以其先天的便捷、稳定的优点在现代电子技术电路中占有越来越重要的地位。数字电路与模拟电路相比有显而易见的稳定性。近年来,数字电路又有了巨大的发展。可编程逻辑器件(PAL、GAL等)的发展和普及最终使IC的设计面向了用户(这是模拟电路无法做到的),而这毫无疑问会给用户带来巨大的便捷,从而奠定它在电子电路中的对位。
    随着集成技术的进一步提高,各种新技术的出现和应用,人类历史横跨数码时代向更进一步发展已出现在各大型相关企业的宏伟蓝图中。新世纪里谁掌握了新技术谁就得到了获胜的资本,也仅仅是资本而矣。新世纪里电子行业的发展速度令人窒息,闻名的摩尔定律更把许多人威吓在门外。
    可以展望,一个由数字构成的新世界即将出现。那将是人类文明的又一飞跃。
一.简要说明
        利用控制电路可使彩灯(例如霓虹灯)按一定的规律不断的改变状态,不仅可以获得良好的观赏效果,而且可以省电(与全部彩灯始终全亮相比)。近年来,随着人们生活水平的较大提高,人们对于物质生活的要求也在逐渐提高,不光是对各种各样的生活电器的需要,也开始在环境的幽雅方面有了更高的要求。比如日光灯已经不能满足于我们的需要,彩灯的运用已经遍布于人们的生活中,从歌舞厅到卡拉OK包房,从节日的祝贺到日常生活中的点缀。这些不紧说明了我们对生活的要求有了质的飞跃,也说明科技在现实运用中有了较大的发展。在这一设计中我们将涉及有关彩灯控制器的设计,从原理上使我们对这一设计有所了解。将其确实的与我们相联系起来。                           目        录
1.毕业实践任务书----------------------------------------------------------------------1
2.外文翻译-------------------------------------------------------------------------------2
3.毕业实践调研报告-------------------------------------------------------------------17
4.毕业设计说明书----------------------------------------------------------------------19
5.毕业实践总结------------------------------------------------------------------------32
6.附录------------------------------------------------------ -----------------------------33
7.参考文献------------------------------------------------------------------------------34
     循环彩灯的电路很多,循环方式更是五花八门,而且有专门的可编程彩灯集成电路。绝大多数的彩灯控制电路都是用数字电路来实现的,例如,用中规模集成电路实现的彩灯控制电路主要用计数器,译码器,分配器和移位寄存器等集成。本次设计的循环彩灯控制器就是用计数器和译码器来实现,其特点是控制器来控制四组发光二极管,使其能循环发光。

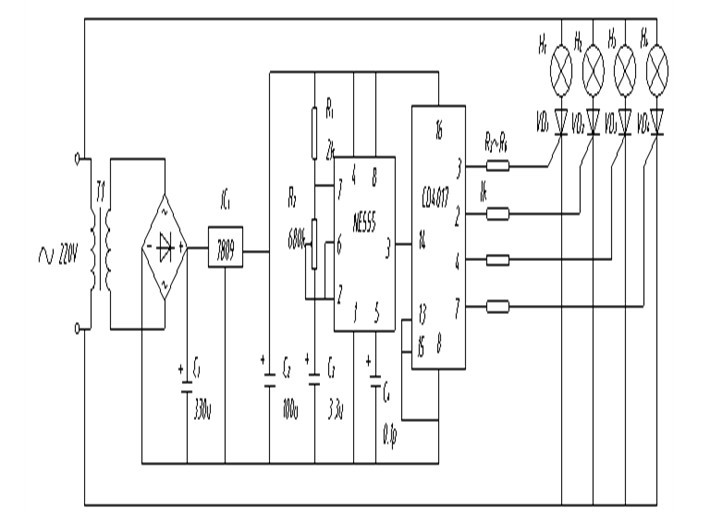

     本七彩循环控制电路由交流压降整流电路、时基脉冲发生器、十进制计数器和可控硅触发彩灯电路等组成,其电路如图交流压降整流电路整流稳压输入9V的直流电压,供IC1、IC2等使用。时基脉冲发生器由IC1(555),R1、RP1、C3等组成,它产生的周期脉冲序列频率为fc=1.44/(R1+2R2+RP1)C3其时钟频率及占空比由RP1  调定。   参考文献
[1]康华光.数字电子技术[M].高等教育出版社,2001.
[2]阎石.数字电子技术基础[M].北京:高等教育出版社,2001.
[3]祁存荣.电子技术实验基础[M].武汉理工大学教材中心,2002.
[4]彭介华.电子技术课程设计指导[M].高等教育出版社,1997.
[5]李国丽,朱维勇.电子技术实验指导书[M].中国科技大学出版社,2001.
[6]郑家龙,王小海.集成电子技术基础教程[M].高等教育出版社,1997.
